Колонки топливораздаточные сжиженного газа Global Star LPG
| Номер в ГРСИ РФ: | РБ 03 07 2607 05 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Dresser Wayne AB", Швеция |
|
Описание типа РБ 03 07 2607 05 [2005-01-01]
rb-03-07-2607-05_2005-01-01.pdf
|
Скачать |
Колонки топливораздаточные сжиженного газа Global Star LPG (далее - колонки) предназначены для измерения объема газа (пропан-бутановой смеси) при заправке баллонов автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2607 05 |
| Наименование | Колонки топливораздаточные сжиженного газа Global Star LPG |
| Год регистрации | 2005 |
| Номер сертификата | 3495 |
| Дата регистрации | 2005-08-05 |
| Срок действия | 2010-07-28 |
| Получатель сертификата | фирма "Dresser Wayne AB", Швеция (SE), фирма "DEG Italia S.p.a.", Италия (IT) |
Производитель / Заявитель
фирма "Dresser Wayne AB", фирма "DEG Italia S.p.a."
Адрес: Италия
Контакты: +39 034 260811 // +39 055 4586135
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 908-2001 |
Поверители
Скачать
|
Описание типа РБ 03 07 2607 05 [2005-01-01]
rb-03-07-2607-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные сжиженного газа Global Star LPG (далее - колонки) предназначены для измерения объема газа (пропан-бутановой смеси) при заправке баллонов автомобилей.
Основная область применения - автозаправочные станции, осуществляющие расчет с покупателями за наличные деньги.
Описание
Сжиженный газ через запорный шаровой клапан поступает в фильтр, где происходит очистка от механических примесей и, далее, в газоотделитель. Затем сжиженный газ проходит через обратный клапан, поршневой счетчик, дифференциальный клапан (открывающийся при дифференциальном давлении более 0,1 МПа), гарантирующий прохождение через счетчик только жидкой фазы, разрывную муфту и заправочный шланг с раздаточным пистолетом в баллон автотранспортного средства.
На поршневом счетчике установлен генератор импульсов и необнуляемый счетчик суммарного учета. Кроме того колонка оснащена предохранительным клапаном и манометром для контроля давления газа.
Электрический блок монтируется в верхней части корпуса колонки и отделяется от гидравлической части сепарирующей решеткой. Электронный блок оснащен LCD-дисплеем. Электронный блок оснащается устройством подогрева при работе колонки в условиях низких температур.
Электрический блок принимает импульсы от генератора, производит необходимые вычисления выводит на дисплей следующую информацию:
- объем выданной дозы сжиженного газа в литрах;
- стоимость выданного сжиженного газа в рублях;
- цена одного литра сжиженного газа.
Схема пломбировки прибора от несанкционированного доступа с указанием мест для нанесения оттиска клейма поверителя приведена в Приложении к описанию типа.

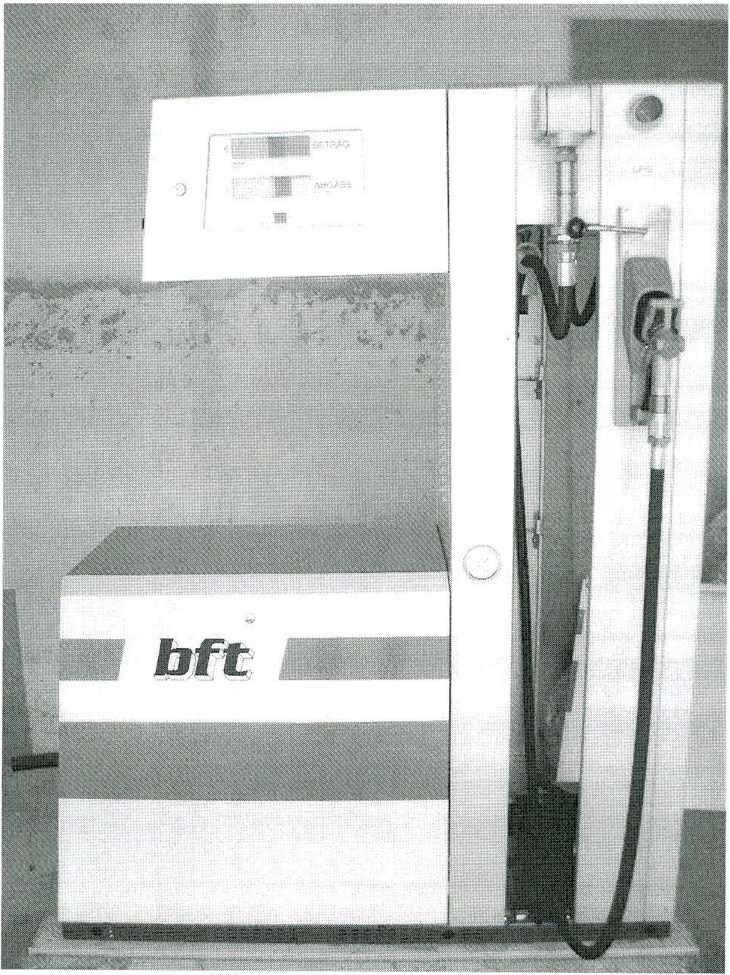

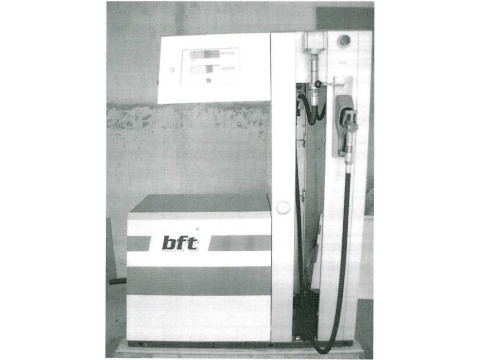

Рисунок 1 - Колонки топливораздаточные сжиженного газа Global Star LPG.
Внешний вид.
Основные технические и метрологические характеристики
|
Пределы допускаемой относительной погрешности измерений объема газа, % |
±1 |
|
Максимальный расход, л/мин |
50 |
|
Минимальный расход, л/мин |
5 |
|
Рабочее давление газа, МПа Индикация: |
1,8 |
|
стоимости одного литра |
4 цифры |
|
общей стоимости выданного топлива |
6 цифр |
|
объема выданного топлива |
6 цифр |
|
Счетчик суммарного учета, л Цена деления, л: |
7 цифр |
|
- счетчика разового учета |
0,01 |
|
- счетчика суммарного учета |
1,0 |
|
Длинна заправочного шланга, м |
4,5 |
|
Диапазон температуры окружающего воздуха, °C Параметры питания: |
-40...+60 |
|
- напряжение переменного тока, В |
195...253 |
|
- частота, IД |
47...53 |
|
- потребляемая мощность, ВЛ, не более |
250 |
|
Степень защиты по ГОСТ 14254 |
IP 54 |
|
Масса, кг, не более |
270 |
|
Габаритные размеры, мм, не более |
1630x510x1240 |
|
Степень взрывозащиты про ГОСТ 22782 |
ExII2G |
|
Средний срок службы, лет |
8 |
Знак Государственного реестра
Знак утверждения типа наносится на таблички колонки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входит колонка (модификация по заказу), принадлежности, эксплуатационная документация, методика поверки.
Нормативные документы
Международная рекомендация МОЗМ МР №117 "Измерительные системы для жидкости, кроме воды."
МП.МН 908-2001 "Колонки топливораздаточные типа LPG для сжиженных газов. Методика поверки."
Техническая документация фирмы-изготовителя.
Заключение
Колонки топливораздаточные сжиженного газа Global Star LPG соответствуют требованиям международной рекомендации МОЗМ МР №117 и технической документации фирмы-изготовителя.
