Колонки топливораздаточные N8
| Номер в ГРСИ РФ: | РБ 03 07 0478 03 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Oy Autotank Ab", Финляндия |
Колонки топливораздаточные серии N8 (далее - колонки) предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива (бензин, дизельное топливо, керосин) с вязкостью от 0,55 до 40 сСт с учетом требований учетно-расчетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0478 03 |
| Наименование | Колонки топливораздаточные N8 |
| Год регистрации | 2003 |
| Номер сертификата | 2545 |
| Дата регистрации | 2003-10-23 |
| Срок действия | 2008-09-30 |
| Получатель сертификата | фирма "Oy Autotank Ab", Финляндия (FI) |
Производитель / Заявитель
фирма "Oy Autotank Ab"
Адрес: Tampere, BP 343 FIN-33101 FINLAND
Контакты: факс +358 3 231 1222
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1864-88 |
Поверители
Скачать
|
Описание типа РБ 03 07 0478 03 [2013-08-15]
rb-03-07-0478-03_2013-08-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0478 03 [2003-01-01]
rb-03-07-0478-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные серии N8 (далее - колонки) предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива (бензин, дизельное топливо, керосин) с вязкостью от 0,55 до 40 сСт с учетом требований учетно-расчетных операций.
Колонки применяются на автозаправочных станциях при температуре окружающего воздуха от - 40 до + 50 °C.
Описание
Колонки состоят из следующих основных элементов:
- гидравлической части (насос с сепаратором газов, объемный поршневой счетчик жидкости);
- электросистема (электродвигатель, электромагнитный клапан, электрокомпоненты и др.);
- блок электроники, позволяющий иметь следующую информацию: обьем выданной дозы в литрах, стоимость выданного топлива в рублях, марку топлива, цену одного литра топлива и суммарное количество топлива, прошедшего через колонку, в литрах. В блоке электроники установлен электронагреватель для обеспечения устойчивой работы при отрицательной тем
пературе наружного воздуха;
- заправочного пистолета со шлангом и корпуса.
Принцип работы колонок заключается в следующем:
Насос с сепаратором газов, оснащенный фильтром, паровоздушным и обратным клапаном, подает топливо из резервуара в четырех-цилиндровый счетчик жидкости. Протекающее через счетчик топливо воздействует на поршни и приводит в движение вал счетчика. Измеренное количество топлива через раздаточный шланг поступает в бак транспортного средства.
Гидравлическая часть колонок комплектуется насосами и поршневыми измерителями объема жидкости производства фирмы "Bennett", США или фирмы "Gilbarco", США.
Электросистема комплектуется электродвигателями фирмы RAEL (Италия) и VEM (Германия), электромагнитными клапанами фирмы "Аско" (Голландия).
Колонки выпускаются в различных модификациях, которые, в зависимости от комплектации, обозначаются следующим образом: после N8 следует буквенное обозначение "D" (двойная) или "S" (одинарная), затем приводят цифровое обозначение, состоящее из указания количества насосов (1 или 2), количества видов отпускаемого топлива (от 1 до 3), количества раздаточных пистолетов на одну сторону колонки (1 или 2), производительности колонки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ
Пределы допускаемой основной погрешности, %
Диапазоны рабочей температуры, °C
Индикация
Количество разрядов индикаторов электронно-вычислительного устройства: стоимости выданного топлива, руб объема выданного топлива, л цена топлива за литр, руб счетчики суммарного учета, л показания вида топлива Электропитание от сети переменного: - напряжение переменного тока, В - частота, Гц
Класс защиты блока электроники Степень взрывозащищенности
±0,25
-40 ... +55 Жидкокристаллический дисплей
6 разрядов
6 разрядов
4 разряда
7 разрядов
3 разряда
от 323 до 418
от 187 до 242
от 49 до 51
IP44
Eex/e/m/d/i
|
Модификация |
N8S 111 |
N8S 222 |
N8S 111/ 40-65 |
N8S 111/ 100 |
N8S 111/ 120 |
N8S 222/ 40-65 |
N8S 222/ 120 |
|
Максимальная потребляемая мощность Двигатель (3 ф), Вт Эл. блок (1 ф), Вт |
750 |
2x750 |
1500 |
750 |
1500 |
2x1500 |
2x1500 |
|
330 | |||||||
|
Г абаритные размеры длинна, мм, не более ширина, мм, не более высота, мм, не более |
900 500 1580 | ||||||
|
Высота со штангой, мм, не более |
2300 | ||||||
|
Масса, кг, не более |
130 |
175 |
135 |
135 |
135 |
185 |
185 |
|
Номинальная производительность, л/мин |
40 |
40 |
40/65 |
100 |
120 |
40/65 |
120 |
|
Минимальная производительность, л/мин |
4 |
4 |
4/6,5 |
10 |
12 |
4/6,5 |
12 |
|
Модификация |
N8D 121 |
N8D 221 |
N8D 221/ 40-65 |
N8D 221/ 120 |
|
Максимальная потребляемая мощность Двигатель (3 ф), Вт Эл. блок (1 ф), Вт |
750 |
2x750 |
2x1500 |
2x1500 |
|
330 | ||||
|
Габаритные размеры длинна, мм, не более ширина, мм, не более высота, мм, не более |
900 500 1580 | |||
|
Высота со штангой, мм, не более |
2300 | |||
|
Масса, кг, не более |
145 |
175 |
185 |
185 |
|
Номинальная производительность, л/мин |
40 |
40 |
40/65 |
120 |
|
Минимальная производительность, л/мин |
4 |
4 |
4/6,5 |
12 |

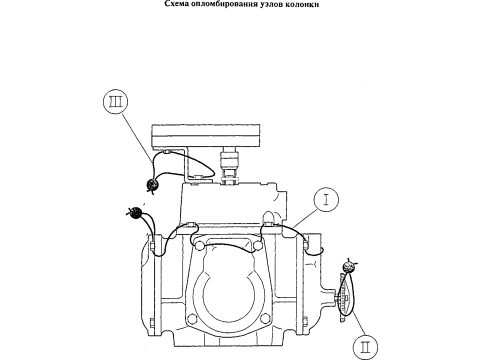

Знак утверждения типа
Знак утверждения типа наносится на табличке колонки и на титульном листе руководства по эксплуатации и формуляра.
КОМПЛЕКТ ПОСТАВКИ
Комплектность
Поверка
Поверка проводится по методическим указаниям МИ 1864-88.
Межповерочный интервал - 1 год.
Нормативные документы
ГОСТ 9018-89 "Колонки топливораздаточные. Общие технические условия."
Техническая документация фирмы-изготовителя.
Заключение
Колонки топливораздаточные серии N8 соответствуют требованиям ГОСТ 9018-89 и технической документации фирмы-изготовителя.
