Колонки топливораздаточные серии DPC
| Номер в ГРСИ РФ: | РБ 03 07 1844 03 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Nuovo Pignone S.p.A", Италия |
Колонки топливораздаточные серии DPC (в дальнейшем - колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при выдаче его в топливные баки автотранспортных средств или в тару потребителя на автозаправочных станциях с учетом требований учетно-расчетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1844 03 |
| Наименование | Колонки топливораздаточные серии DPC |
| Год регистрации | 2003 |
| Номер сертификата | 2279 |
| Дата регистрации | 2003-02-28 |
| Срок действия | 2008-02-27 |
| Получатель сертификата | фирма "Nuovo Pignone S.p.A", Италия (IT) |
Производитель / Заявитель
фирма "Nuovo Pignone S.p.A"
Адрес: Via Roma 32-23018 Talamona (SO) Italy
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1864-88 |
Поверители
Скачать
|
Описание типа РБ 03 07 1844 03 [2014-09-10]
rb-03-07-1844-03_2014-09-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1844 03 [2003-01-01]
rb-03-07-1844-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные серии DPC (в дальнейшем - колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при выдаче его в топливные баки автотранспортных средств или в тару потребителя на автозаправочных станциях с учетом требований учетно-расчетных операций.
Колонки предназначены для эксплуатации при температуре окружающего воздуха от минус 40 до плюс 50 °C и относительной влажности от 30 до 100 %.
Описание
Колонки имеют модульную конструкцию и могут иметь 1 или 2 модуля в зависимости от модификации. Колонки изготавливаются как с моноблоком, так и без него (в случае работы колонки от погружного насоса) и могут иметь систему отбора паров из бака с возвратом их в резервуар (по заказу).
Модуль колонки состоит из гидравлической системы и электронного блока с отображением информации на панели индикации (дисплее).
В гидравлическую систему входит:
- моноблок Alublok-2000, состоящий из насоса с обратным клапаном, центробежного газоотде-лителя, байпасного клапана (основной особенностью моноблока является передача вращательного момента от электродвигателя к насосу с помощью пластмассовой зубчатой муфты);
- первичный преобразователь объема Autoset 500 с циклическим объемом 500 см3, настройка которого производится с помощью контроллера;
- оптоэлектронный датчик HMnynbCOBPAW 94;
- индикатор газоотделителя;
- раздаточный шланг с краном ZVA ELAFLEX.
В электронный блок ОТР входит контроллер и панель индикации (жидкокристаллический дисплей). Контроллер осуществляет прием и подсчет импульсов, пропорциональных количеству отпущенного топлива, и передачу данных с отображением на роликовом электромеханическом счетчйкс информации о суммарном количестве выданного топлива, а на панели индикации: \ \\
об объеме выданной дозы топлива в литрах;
о цене топлива за 1 литр в рублях;
о стоимости отпущенного топлива в рублях.
Колонки могут изготавливаться с одно- и двусторонними панелями индикации в зависимости от исполнения. Для обеспечения работы жидкокристаллического дисплея при низких температурах окружающей среды в корпусе электронного блока устанавливается система обеспечения автоматического обогрева.
Колонки могут комплектоваться устройством для считывания кредитных карт и др. устройствами (по заказу).
Принцип действия колонки заключается в следующем: топливо из резервуара подается насосом через фильтр в первичный преобразователь объема и измеренное количество топлива через раздаточный шланг с краном поступает в бак автотранспортного средства или тару потребителя.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики представлены в таблицах 1 и 2.
Таблица 1
|
Характеристика |
Значение | ||
|
Максимальный расход, л/мин |
50 |
90 |
70/140 |
|
Номинальный расход, л/мин |
(40±4) |
(80±8) |
(70±7)/ (130±13) |
|
Минимальная доза выдачи, л |
2 |
2 |
5 |
|
Диапазон температур окружающего воздуха, °C |
от минус 40 до плюс 5 С | ||
|
Диапазон температур топлива, °C |
бензин: от минус 40 до плюс 35 дизтопливо, керосин: от минус 40 до плюс 50 | ||
|
Рабочее давление, МПа, не менее |
0,25 | ||
|
Предел допускаемой относительной погрешности колонки, % |
± 0,25 | ||
|
Индикация |
жидкокристаллический дисплей | ||
|
Верхний предел показаний указателя индикатора: - стоимости выданного топлива, руб. - разового учета, л - цены за один литр топлива, руб. |
999999 9999 9999 | ||
|
Указатель суммарного учета |
роликовый электромеханический счетчик | ||
|
Верхний предел показаний указателя суммарного учета, л |
9 999 999 | ||
|
Дискретность отсчета и выдачи электрических сигналов, л/имп |
0,01 | ||
|
Напряжение питания, В: - электронный блок - привод насоса |
220 (+10%/-15 %) 380 (+10%/-15 %) | ||
|
Количество видов топлива |
1-2 | ||
|
Длина раздаточного рукава, м |
3,5-5 | ||
|
Взрывозащищенность элементов гидравлической части |
2ExdesIIBT3 | ||
Таблица 2
|
Наименование характеристики |
Исполнение колонки DPBA | ||
|
-050GE1D -090GE1D -050GE1S -090GE1S |
-050GE2D -090GE2D -050GE2S -090GE2S |
-142GE2D -142GE2DS | |
|
Кол-во дисплеев, шт. |
1-2 |
2-4 |
1-2 |
|
Кол-во преобразователей объема, шт. |
1 |
2 |
2 |
|
Количество моноблоков, шт. |
1 |
2 |
2 |
|
Количество раздаточных кранов, шт. |
1 |
2 |
2 |
|
Количество одновременно обслуживаемых клиентов |
1 |
2 |
1 |
|
Мощность привода насоса, кВт |
0,75-1 |
0,75-1 |
1 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
1418 765 447 | ||
|
Масса, кг, не более |
180 |
280 |
280 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра средств измерений Республики Беларусь наносится на фирменной табличке колонки.
Комплектность
Комплект поставки колонок в соответствии с технической документацией фирмы "Nuovo Pignone S.p.A.", Италия.
Поверка
Поверка колонок производиться по методическим указаниям МИ 1864-88 “ГСИ. Колонки топливораздаточные. Методика поверки”. Межповерочный интервал - 1 год.
Средства поверки:
- Мерники образцовые 2'го разряда, вместимостью 5, 10, 20, 50, и 100 литров по ГОСТ 8.400;
- Передвижная поверочная лаборатория ППЛ-ТМ.

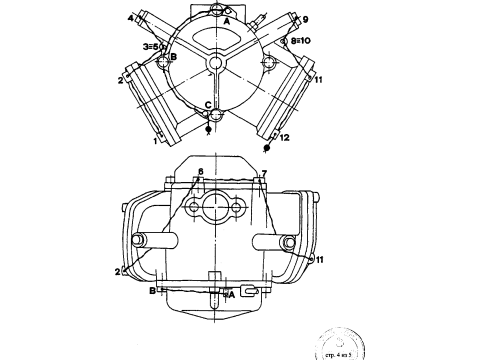

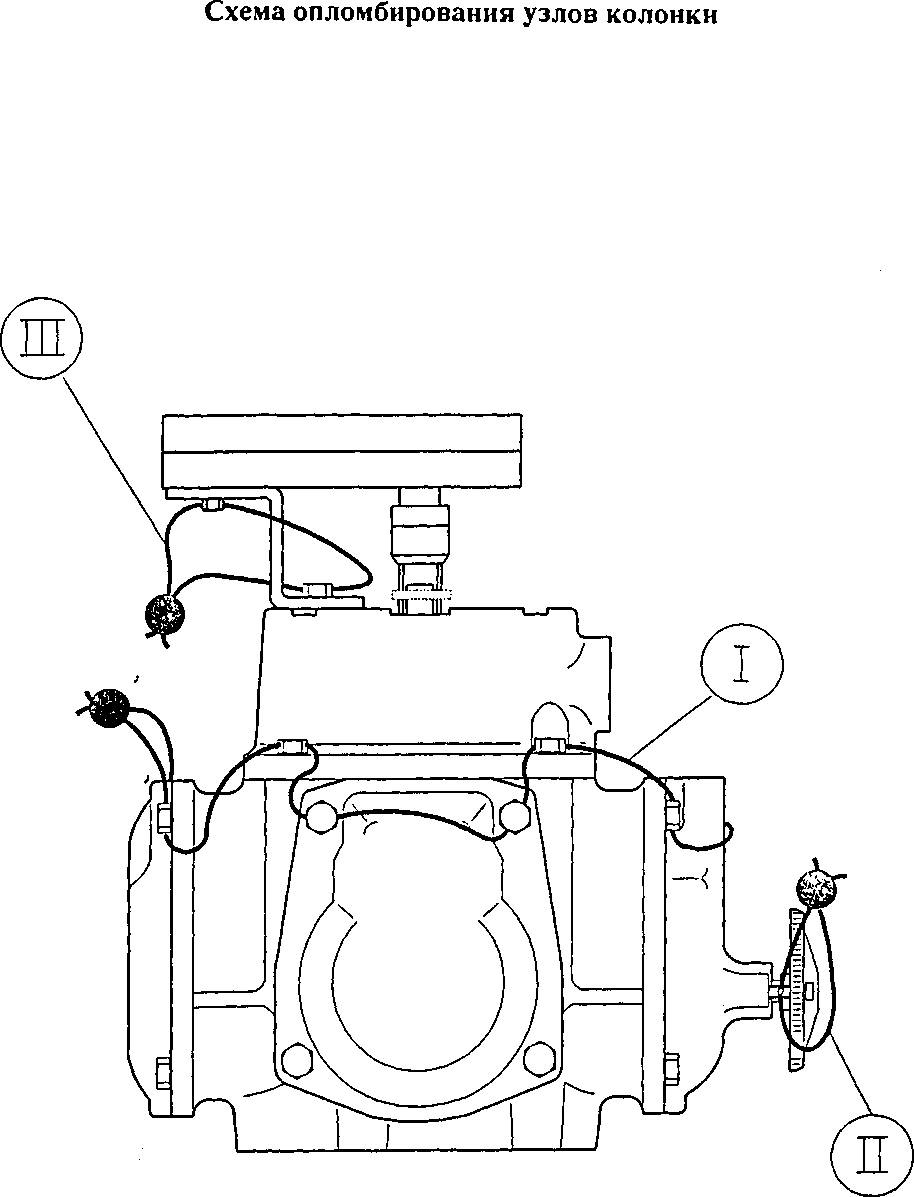

Схема пломбировки узлов и элементов колонки приводится в приложении А.
Нормативные документы
ГОСТ 9018 "Колонки топливораздаточные. Общие технические условия" и техническая документация фирмы"Миоуо Pignone S.p.A.", Италия.
Заключение
Колонки топливораздаточные серии DPC соответствуют требованиям технической документации фирмы "Nuovo Pignone S.p.A.", Италия, а также ГОСТ 9018-89, за исключением требований, касающихся расхода, мощности привода насоса и длины раздаточного рукава шланга.
