Колонки топливораздаточные ADAST серии 4000
| Номер в ГРСИ РФ: | РБ 03 07 0314 03 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Adast Systems, a.s.", Чехия |
Колонки топливораздаточные ADAST серии 4000 (далее - колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью до 21 сСт при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0314 03 |
| Наименование | Колонки топливораздаточные ADAST серии 4000 |
| Год регистрации | 2003 |
| Номер сертификата | 2289 |
| Дата регистрации | 2003-03-12 |
| Срок действия | 2008-02-27 |
| Получатель сертификата | фирма "ADAST SYSTEMS a.s.", Чехия (CZ) |
Производитель / Заявитель
фирма "ADAST SYSTEMS a.s."
Адрес: Mirova 2, 679 04 ADAMOV, CZECH REPUBLIC
Контакты: ++42 506 95 31, 951 024 // ++42 506 951 807
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1864-88 |
Поверители
Скачать
|
Описание типа РБ 03 07 0314 03 [2012-03-29]
rb-03-07-0314-03_2012-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0314 03 [2003-01-01]
rb-03-07-0314-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные ADAST серии 4000 (далее - колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью до 21 сСт при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Описание
Колонки имеют модульную конструкцию и могут иметь от 1 до 5 модулей в зависимости от исполнения. Колонки изготавливаются как с моноблоком (колонки модификации ADAST 4600), так и без него (модификация ADAST 4700) в случае работы от погружного насоса. Колонки могут иметь систему отбора паров из бака с возвратом их в резервуар.
Модуль колонки состоит из гидравлической системы и электронного блока. В гидравлическую систему входит:
- насосный моноблок Р640, Р641;
- четырехцилиндровый измеритель объема М403;
- датчик импульсов Eltomatic 01-08 или PPG4;
- воздушный сепаратор с поплавковой камерой для обратного всасывания;
- раздаточный шланг с краном ZVA ELAFLEX или ADAST.
В электронный блок входит электронный счетчик (ADP Beta Control или MPD Logitron) и панель индикации (дисплей).
Электронный счетчик осуществляет прием и подсчет импульсов, пропорциональных количеству отпущенного топлива, и передачу данных с отображением на электронном или роликовом электромеханическом счетчике информации о суммарном количестве выданного топлива, а на панели индикации:
об объеме выданной дозы топлива в литрах;
о цене топлива за 1 литр в рублях;
о стоимости отпущенного топлива в рублях.
Колонки могут изготавливаться с одно и двухсторонними панелями индикации в зависимости от исполнения. . \ \
Принцип действия колонки заключается в следующем: топливо из резервуара через насосный моноблок (оснащенный фильтром, сепаратором газов и паров, паровоздушным и обратным клапаном) подается в черырехцилиндровый измеритель объема. Измеренное количество топлива через раздаточный шланг поступает в бак транспортного средства.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение | ||||
|
Максимальный расход, л/мин |
50 |
90 |
90/50 |
130 |
130/50 |
|
Номинальный расход, л/мин (при выдаче топлива из одного пистолета) |
(40 ± 4)* |
(80 ± 8) |
(80 ± 8)/ (40 ± 4) |
(130±13) |
(130 ± 13)/ (40 ± 4) |
|
Номинальный расход, л/мин (при выдаче топлива из двух пистолетов одновременно) |
(30 ±3)* |
(50 ± 5)/ (30 ± 3) |
(90 ± 9)/ (30 ± 3) | ||
|
Минимальный расход, л/мин |
2 |
5 |
5/2 |
10 |
10/2 |
|
Минимальная доза выдачи, л/мин |
2 |
5 |
5 |
10 |
10/2 |
|
Рабочее давление, МПа, не менее |
0,18; 0,22 |
0,25 |
0,25 |
0,25 |
0,25 |
|
Диапазон температур окружающего воздуха, °C |
от минус 40 до плюс 50 | ||||
|
Диапазон температур топлива, °C |
от минус 20 до плюс 50 | ||||
|
Предел допускаемой относительной погрешности, % |
±0,25 | ||||
|
Верхний предел показаний указателя: - стоимости выданного топлива, руб. - разового учета (объем выд. дозы), л - цены за один литр топлива, руб. |
999999 9999,99 9999 | ||||
|
Цена деления указателя разового учета, л |
0,01 | ||||
|
Указатель суммарного учета |
роликовый электромеханический или электронный | ||||
|
Верхний предел показаний указателя суммарного учета, л - электромеханический - электронный |
9 999 999 99 999 999 999 | ||||
|
Дискретность отсчета и выдачи электрических сигналов, л/имп |
0,01 | ||||
|
Напряжение питания, В: электронный блок привод насоса |
220 (+10 %/-15%) 380 (+10 %/-15%) | ||||
|
Длина раздаточного рукава, м |
3,5-5 | ||||
|
Вид взрывозащищенности |
2ExdsicIIAT3X, 2ExdsicIIBT3X 2ExdesIIAT3X, 2ExdesIIBT3X | ||||
|
Мощность привода насоса, кВт |
0,55 или 0,75 или 1,35 | ||||
|
Примечание - для колонок, обозначенных оборудованных системой возврата паров топлива, при выдаче топлива из одного пистолета номинальный расход равен (30 ± 3) л/мин, при выдаче топлива из двух пистолетов одновременно (25 ± 3) л/мин / | |||||
Колонки имеют ряд исполнений, отличающихся количеством модулей, типом счетчика, количеством раздаточных кранов, номинальным расходом топлива и др. характеристиками. Перечень исполнений приведен в таблице Приложения А.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра средств измерений Республики Беларусь наносится на фирменной табличке колонки.
Комплектность
Комплект поставки колонок в соответствии с технической документацией фирмы "ADAST Systems a.s.", Чехия.
Поверка
Поверка колонок производиться по методическим указаниям МИ 1864 “ГСИ. Колонки топливораздаточные. Методика поверки”.
Межповерочный интервал - 1 год.
Средства поверки:
- Мерники образцовые 2’г0 разряда, вместимостью 5, 10, 20, 50, и 100 литров по ГОСТ 8.400;
- Передвижная поверочная лаборатория ППЛ-ТМ.

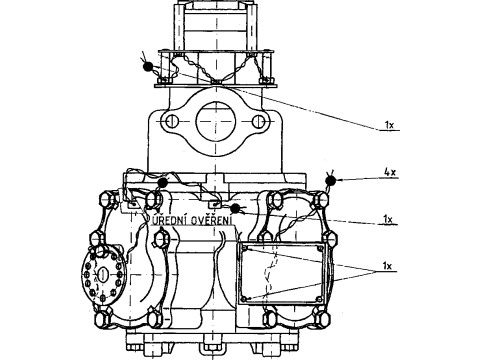

Схема пломбировки узлов и элементов колонки приведена в приложении Б.
Нормативные документы
ГОСТ 9018 "Колонки топливораздаточные. Общие технические условия" и техническая документация фирмы "ADAST Systems a.s.", Чехия.
Заключение
Колонки топливораздаточные ADAST серии 4000 соответствуют требованиям технической документации фирмы "ADAST Systems a.s.", Чехия, а также ГОСТ 9018, за исключением требований, касающихся расхода, мощности привода насоса и длины раздаточного рукава шланга.
