Измерительная системы узла учета газа ГРС «Ковали» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 710/1-1

Назначение

Измерительная сие гема узла учета газа ГРС «Ковали» филиала «Оеиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 710/1-1 (далее ИС УУГ) предназначена для измерений расхода и количества (объема) природного газа с приведением к стандартным условиям по Правилам учета природного газа (ГОСТ 2939-63, ГОСТ 34770-2021).

Область применения магистральный транспорт газа, i азоснабжсние потребителей Рес 11\ б j I и к и Бел ару с ь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа турбинным СГ16МТ-100 или счетчиком газа ротационным RABO 065. вычислитель количества энергоносителей ИРГА-2 (далее вычислитель), преобразователь давления РС-28 и тсрмопрсобразователь сопротивления ГС-Б.

Принцип дейсгвия вычислителя основан па преобразовании электрических сигналов, послу пающих с первичных преобразователей (далее 1111) расхода, давления и температуры в значения измеряемых величин, а зачем вычислении объемного расхода и объема природного газа, приведённых к стандартным условиям по Правилам учета природного газа (ГОСТ 2939-63. ГОС Т 34770-2021).

Конструктивно вычислитель представляет собой корпус, внутри которого размещены платы с электронными компонентами и клеммами. На передней напели расположены: ЖКИ-дисплсй. кнопочная клавиатура.

В процессе функционирования вычислитель обеспечивает:

измерение текущих значений гемнературы. давления и расхода нулем преобразования электрических сигналов от 1111;

вычисление текущих значений объемного расхода природного газа, приведенного к стандартным условиям по Правилам учета природного газа (ГОСТ 2939-63, ГОСТ 34770-2021);

выбор единиц измерения объемного расхода:

подсчет нарастающим итогом значений объема природного газа в рабочих условиях, объема природного газа, приведенного к стандартным условиям по Правилам учета природною газа (ГОСТ 2939-63. ГОСТ 34770-2021);

сохранение значений параметров настройки и архива глубиной до 30 суток и г.д.

В качестве первичного преобразователя температуры используется ГС-Б.

Принцип действия гермонреобразовагелей сопротивления основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.

В качестве преобразователя давления используется РС-28. Принцип дейсгвия преобразователя давления РС-28. давление измеряемой среды подается на приемник давления. вызывая деформацию чувствительного элемента. Деформация чувствительного элемента приводит к пропорциональному изменению сопротивления ньезорезисторов и разбалансу мостовой схемы. Сигнал с мостовой схемы поступает на электронный модуль. Электронный модуль обеспечивает непрерывное преобразование измеряемого параметра в унифицированный сигнал постоянного тока или напряжения. В качестве первичных преобразователей расхода газа использую гея счетчик газа турбинный СГ16М Г-100 и счетчик газа ротационный RABO G65.

Принцип действия счетчика газа турбинного С1Т6М Г-100 основан на зависимости угловой скорости вращения турбинки, помещенной в ноток газа от скорости потока. Число оборотов турбинки посредством механического редуктора передается на интегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик состоит из двух основных узлов: проточной части. в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее ус тройство.

Принцип действия ротационного счетчика газа RABO G65 основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передастся на 8 - ми разрядный счетный механизм, который регистрирует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соотвстствуст передаче определенного объема газа со входа ечбтчика на его выход.

Конструктивно счетчик RABO G65 состоит из следующих основных частей: корпус: крышка задняя и основание с полтинниками; крышка передняя; два ротора, синхронно вращающихся в противоположных направлениях за счет зубчатых колес синхронизатора; многое ту пенчатый редуктор; магнитная муфта; 8-ми разрядный роликовый счетный механизм.

ИС УУГ имеет вс троенное программное обеспечение, предназначенное для обработки измери тельной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется но МВБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, ус ганавливающис: требования к тину средст в измерений:

техническая документация (паспорт) ОАО «Газпром грансгаз Беларусь»: методику поверки:

МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные сие гемы узлов учета газа 1 PC филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции е изменением № 1.

11сречснь средств поверки: представлен в таблице 4.

Таблица 4

______________Наименование и тип средств иоверки _______________ Термо! игромсгр Uni 1'css TIIB1

Примечание Допускается применять другие средства поверки, обеспечивающие определение ме трологических характерис тик с требуемой точностью.              ______

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5     ___

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измсрительная система узла учета газа ГРС «Ковали» филиала «Осиновичскос УМГ ОАО «Газпром грансгаз Беларусь» № 710/1-1 соответствует требованиям технической документации (паспорт) ОАО «Газпром грансгаз Беларусь».

1[роизводитель средств измерений

ОАО «Газпром грансгаз Беларусь»

Республика Беларусь, 220040. г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 0101

факс: 1375 17 285 63 36

E-mail: office@btg.by

Уполномоченное юридическое лицо. проводившее иены гания средств изм с ре п и й/м е i poj i о ги ческую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел! ИМ)

Республика Беларусь. 220053. г. Минск. Старовилепекий тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

с- m a i!: i n lb@ be 1 g i m. by

11риложсния: 1. Фого1 рафии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки oi несанкционированного дос тупа па 1 листе.

Директор БслГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

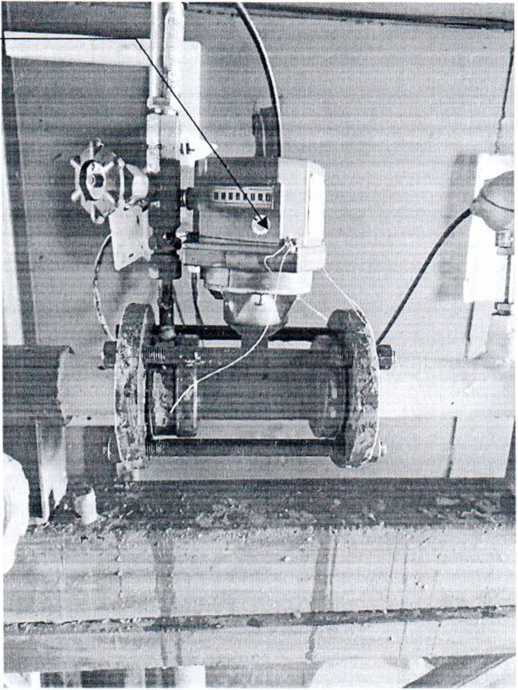

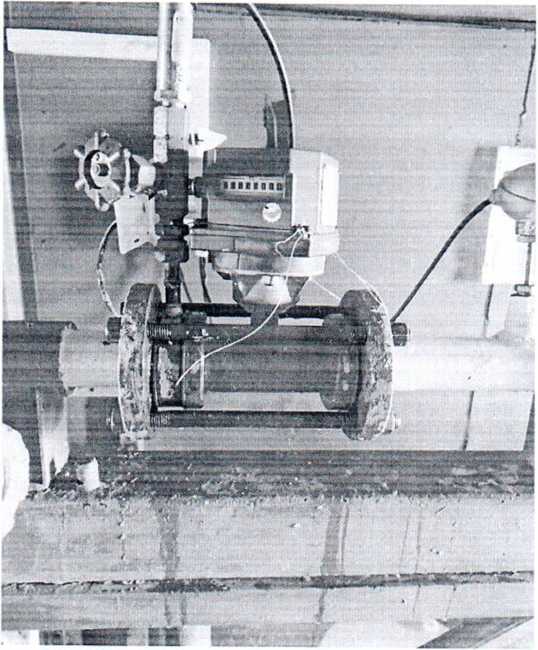

Рисунок 1.1 Фотографии общего вида ИС УУГ

И змернтсльняя система узла учета газа ГИС «Ковали» филиала «Оснповичское УМГ ОАО «Газпром трапа аз Беларусь» №7101-1

I од иыпуска 2025_________

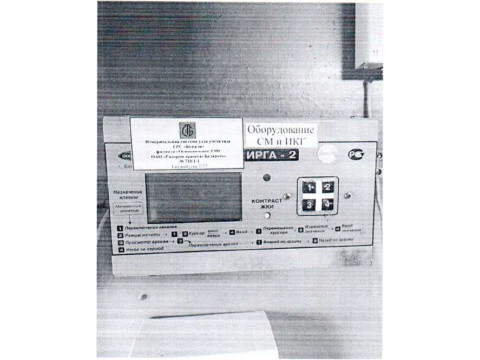

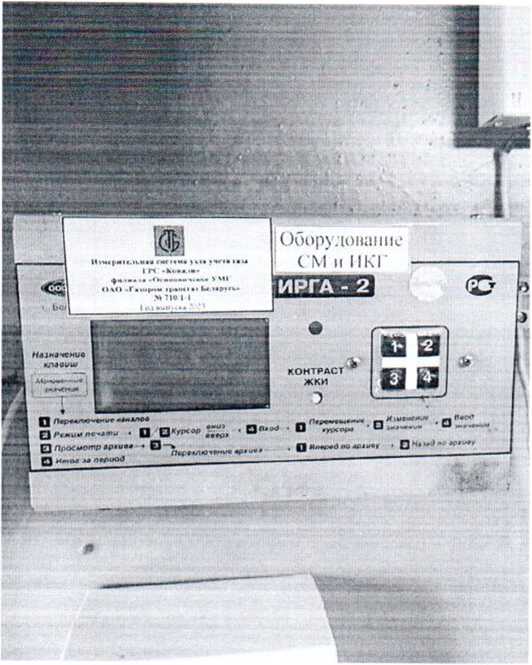

Рисунок 1.2 Фотография маркировки ИС УУ1

11риложснис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

11риложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от песапKiino11 ирона!iкого доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
