Измерительная система узла учета газа ГРС «Бобруйск» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 701/1-1

Назначение

Измерительная система узла учета газа 1 PC «Бобруйск» филиала «Осиновичское УМЕ ОАО «Газпром трансгаз Беларусь» № 701/1-1 (далее ИС УУГ) предназначена для измерений расхода и количества (объема) природного газа с приведением к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63, ГОС Г 34770-2021).

Облас ть применения магистральный транспор т газа, газоснабжение потреби гелей Респ у 6j । и к и Бе. i ару с ь.

Описание

В состав ИС УУГ входят: преобразователь-корректор электронный ERZ 2004. измерительный трубопровод с первичным преобразователем расхода - счетчиком газа у п.гразвуковым I lowsie 600. гермонреобразова гелем сопротивления Rosemount 0065 и преобразователем абсолютного давления 305 1СЛ.

Принцип действия ирсо бразователя-корректора электронного ERZ. 2004 состоит в преобразовании входных электрических сигналов от счетчика газа и приборов, измеряющих параметры природного газа, в числовые значения, с последующим расчетом объема природного газа, приведенного к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021), с учетом температуры, давления и коэффициента сжимаемос ти.

Принцип действия ультразвукового счетчика газа Elowsic 600 (далее счетчик газа) основан па измерении разности времени прохождения ультразвуковых импульсов но направлению и против потока, проходящего по трубопроводу природного газа.

Счетчик газа состоит из первичного измерительного преобразователя и блока электроники SPU. Первичный измерительный преобразователь состоит из корпуса с установленными ультразвуковыми датчиками. Датчики состоят из пьезоэлектрического кристалла, установленного в оболочку из тигана. Датчики закреплены фланцами непосредственно на корпусе и нс выступаю!' внутрь корпуса. Каждый датчик является передатчиком и приемником ультразвукового сигнала одновременно. Измерение проводится попеременно в обоих направлениях. Блок электроники SPU установлен на корпусе первичного измерительного преобразователя и рассчитывасз скорость потока природного газа, усредненную но поперечному сечению счетчика газа, объемный расход и объем природного газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на ко тором о тображаются параметры настроек, измеренные значения и резулы азы вычислений. Два импульсных и один токовый аналоговый выход даюз возможность подключения к счетчику преобразователя-корректора электронного ERZ 2004.

Измерения температуры природного газа производятся с помощью термопрсобразовагеля сопротивления Rosemount 0065. Принцип действия основан на зависимое। н сопротивления чувсгвительного элемента термопрсобразовагеля от температуры измеряемой среды. Термопрсобразовагель сонрозпиления сосзоиз из измерительной вставки, выполненной в оболочке из нержавеющей стали с одним плазиповым чувствительным элементом с номинальной статической характеристикой (1ICX) типа Pt 100 но 1 ОС I 6651 -2009. соедини тельной головки, удлинителя, защитной гильзы.

Измерения давления природного газа производятся с помощью преобразователя абсолютного давления 3051СА. Основным элементом измерительного механизма преобразователей является измерительная емкостная ячейка или тснзорсзистивный модуль. Нод воздействием давления измерительный механизм преобразователей формируем цифровой код. пропорциональный приложенному давлению.

ИС УУГ имеет вс троенное программное обеспечение, предназначенное для обработки и з м с р и те л ы I о й и 11 ф о р м а ц и и.

Фотографии общего вида средств измерений представлены в приложении I.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки о т несанкционированного дос тупа предс тавлена в приложении 3.

Обязательные метрологические требования: представлены в таблице I.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Габлица 3

Паспорт                            __ __ |        1

Примечание Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками не хуже указанных в настоящем описании типа. ________

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений напоется на маркировочную табличку ИС УУ1 .

Поверка осуществляется по МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа 1 PC филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа с олектронными корректорами. Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью уль । развуковых иреобразова гелей расхода.

Гсхннчсскис нормативные правовые акты и технические документы, ус ганавливающис:

требования к тину средс тв измерений:

техническая документация (паспорт) ОАО «Газпром грапегаз Беларусь»; методику поверки:

МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грапегаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № И

11еречснь средств поверки: представлен в таблице 4.

Таблица 4

Наименование и тип средств поверки

Гсрмогшромстр Uni l ess Tl IB 1

Примечание Допускается применять другие средства поверки, обеспечивающие определение ме трологических характеристик с требуемой точностью.

Иден тификация программного обеспечения: представлена в таблице 5.

Габлица 5

..       ,                              .                      Номер версии IIO

Идентификационное наименование 1 К)                  ,

( идеи I ификационныи помер)

RMG Messtechnic ERZ 2004                       2.0.0

Приложение 1

(обязательное)

Фото! рафии общего вида средств измерений

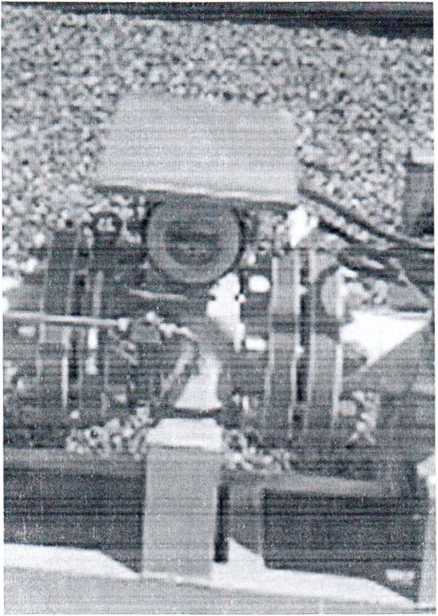

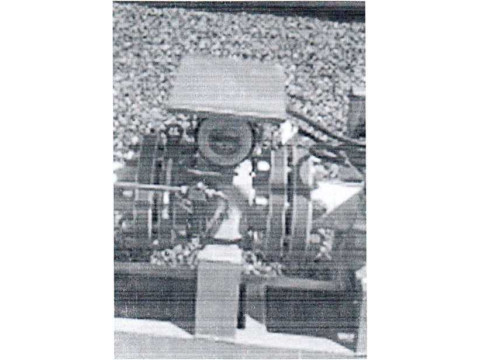

Рисунок 1.1 Фотографии общего вида ИС УУ1

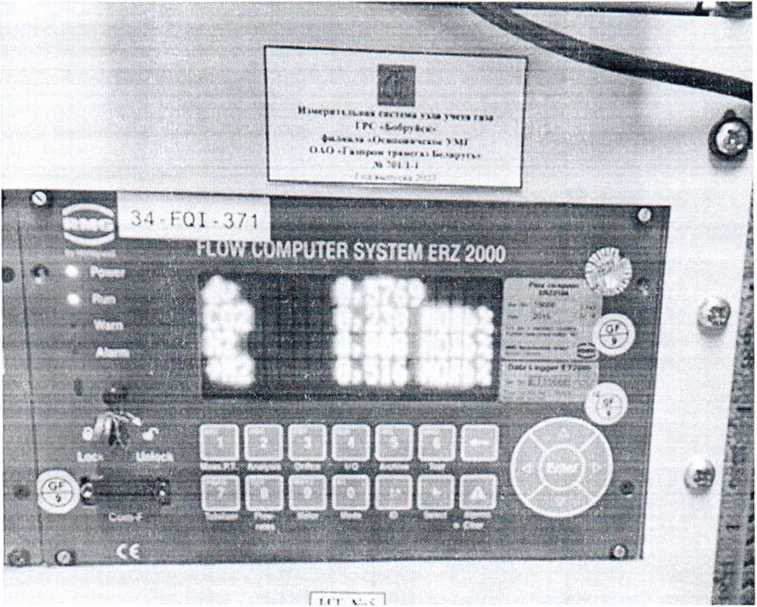

Рисунок 1.2 Фото1 рафия маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной иоверке.

Моею пломбировки от несанкционированного

11риложснис 3 (обязательное)

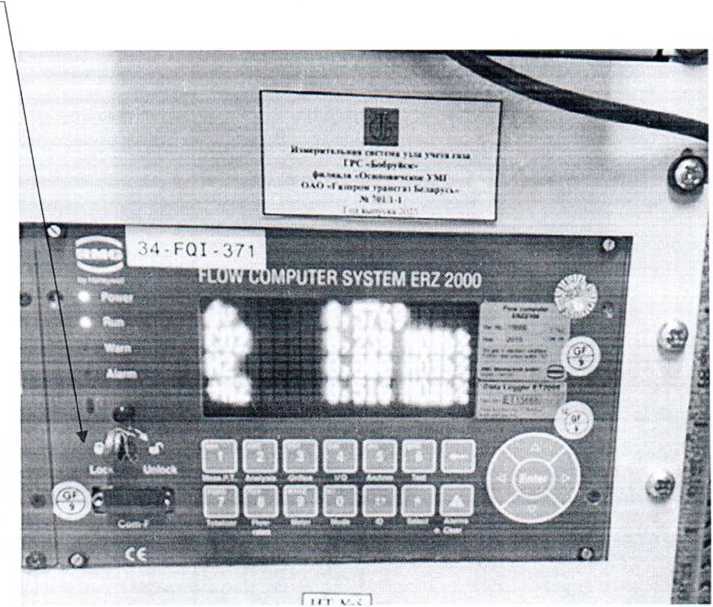

Схема пломбировки o i несанкционированного доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
