Измерительная система узла учета газа ГРС «Новополоцк» филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» № 216/3-2

Назначение

Измерительная система узла учета газа ГРС «Новополоцк» филиала «Крупское УМГ» ОАО «Газпром трансгаз Беларусь» № 216/3-2 (далее - ИС УУГ) предназначена для измерений расхода и количества (объема) природного газа с приведением к стандартным условиям но Правилам учета природного газа (ГОС1 2939-63. ГОСТ 34770-2021).

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: преобразователь-корректор электронный ERZ 2000-NG. измерительный трубопровод с первичным преобразователем расхода - счетчиком газа ультразвуковым USZ 08-6Р. термопреобразователем сопротивления Rosemount 0065 и преобразователем абсолютного давления Rosemount 3051СА.

Принцип действия преобразователя-корректора электронного ERZ 2000-NG состоит в преобразовании входных электрических сигналов от счетчика газа и приборов, измеряющих параметры природного газа, в числовые значения, с последующим расчетом объема природного газа, приведенного к стандартным условиям по Правилам учета природного газа (ГОСТ 2939-63, ГОСТ 34770-2021), с учетом температуры, давления и коэффициента сжимаемости.

Принцип действия ультразвукового счетчика газа USZ 08-6Р (далее - счетчик газа) основан на измерении разности времени прохождения ультразвуковых импульсов по направлению и против потока, проходящего по трубопроводу природного газа.

Счетчик газа состоит из первичного измерительного преобразователя и блока электроники USE 09. Первичный измерительный преобразователь состоит из корпуса с установленными ультразвуковыми датчиками. Датчики состоят из пьезоэлектрического кристалла, установленного в оболочку из гитана. Датчики закреплены фланцами непосредственно на корпусе и нс выступают внутрь корпуса. Каждый датчик является передатчиком и приемником ультразвукового сигнала одновременно. Измерение проводится попеременно в обоих направлениях. Блок электроники USE 09 установлен на корпусе первичного измерительного преобразователя и рассчитывает скорость потока природного газа, усредненную но поперечному сечению счетчика газа, объемный расход и объем природного газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, измеренные значения и результаты вычислений. Два импульсных и один токовый аналоговый выход дают возможность подключения к счетчику преобразователя-корректора электронного ERZ 2000-NG.

Измерения температуры природного газа производятся с помощью тсрмопрсобразователя сопротивления Rosemount 0065. Принцип действия основан на зависимос ти сопро тивления чувствительного элемента тсрмопрсобразователя от температуры измеряемой среды.

Гсрмопрсобразоватсль сопротивления состоит из измерительной вставки, выполненной в оболочке из нержавеющей слали с одним платиновым чувствительным элементом с поминальной статической характеристикой (ПСХ) типа PtlOO по ГОСТ 6651-2009. соединительной головки, удлинителя, защитной гильзы.

Измерения давления природного газа производятся с помощью преобразователя абсолютного давления Rosemount 3051СЛ. Основным элементом измерительного механизма преобразователей является измерительная емкостная ячейке! или тспзорсзистивный модуль. 11ол воздействием давления измерительный механизм преобразова телей формирует цифровой код. пропорциональный приложенному давлению. ИС УУГ имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации.

Фото! рафии общего вида средств измерений представлены в приложении I.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице I.

Таблица I

Наименование                      Значение

Диапазон измерений объемного расхода природного газа, приведенного к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021), в от 735 до 217 700 диапазонах темпера гуры и давления измеряемой среды в условиях эксплуатации. м3/ч_______

Пределы допускаемой относительной погрешности при измерении расхода природного газа, приведенного к            .

стандартным условиям по Правилам учета природного газа (1 ОСТ 2939-63, ГОСТ 34770-2021), %

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Габлица3

Примечание Допускается замена СИ. входящих в состав ИС УУГ. на аналогичные СИ утвержденных типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие 1 осу дарственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характерно иками недхуже указанных в настоящем описании типа. __

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется но МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

ГОС Г 8.61 1-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью улы развуковых преобразователей расхода.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая докумен тация (паспорт) ОАО «Газпром трансгаз Беларусь»: методику поверки:

МРБ MI 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № Г

11срсчспь средс тв поверки: представлен в таблице 4.

Табл и ца 4 _______

1^именование и тип средств поверки

[ Гермогигромстр Uni l ess ГИВ1             _________

Примечание Допускается применять другие средства поверки, обеспечивающие । определение метрологических харакгсристик с требуемой точностью.

Иден тификация программного обеспечения: представлена в таблице 5.

Габлица5

11омср версии I IO (идентификационный номер)

1.8.1

Идентификационное наименование ПО

RMG Messlcchnic 1 RZ 2000-NG

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Новополоцк» филиала «Крунскос У Ml ОАО «Газпром трансгаз Беларусь» № 216/3-2 соответствует требованиям технической документации (паспорт) ОАО «Газпром трансгаз Беларусь».

I [роизводитель средств измерений

ОАО «Газпром i panel аз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Телефон: +375 17 280-01-01.

факс: >375 17 285-63-36

Г-mail: office@btg.by.

Уно. (помоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт м с । рол оги и »(Б ел Г И М)

Республика Беларусь. 220053. г. Минск. С гаровилснский тракт, 93

Гелефон: +375 17 374-55-01

факс: +375 17 244-99-38 с- mail: i n fo@bcl eim .by

11риложсния: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа па I листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

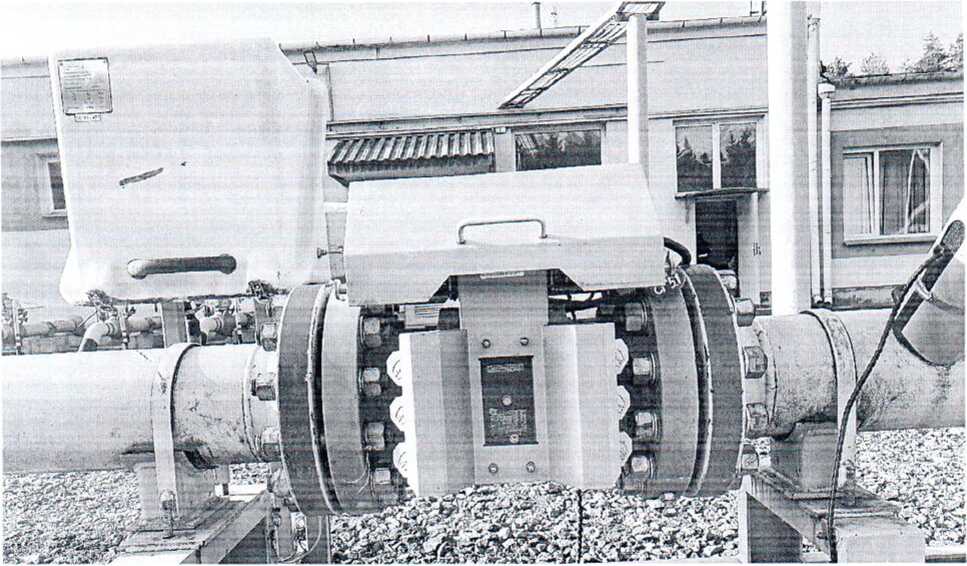

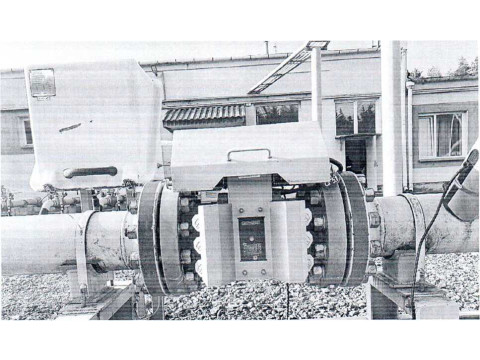

Рисунок 1.1 Фотографии общего вида ИС УУГ

Год выпуска 2023

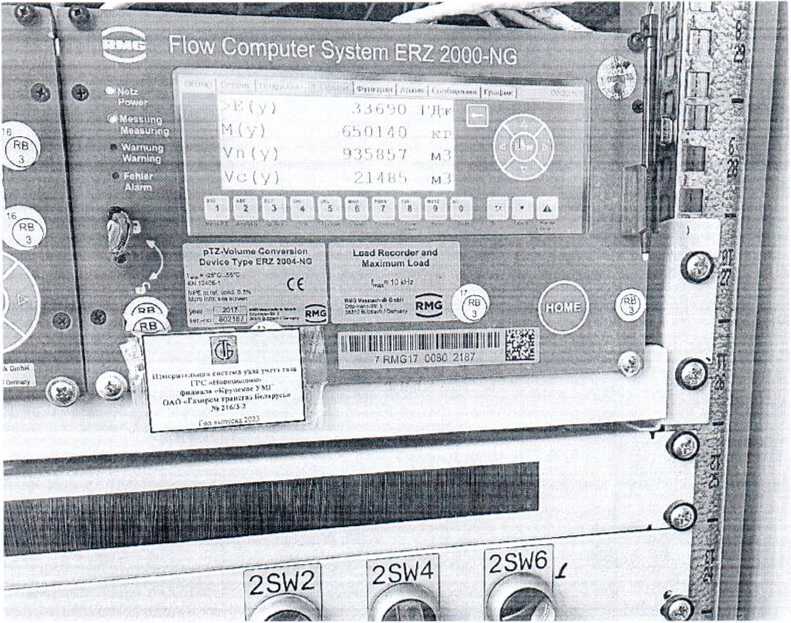

Рисунок 1.2 Фотография маркировки ИС УУГ

Измерительная система узла учета газа ГРС «Новополоцк» филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» № 216/3-2

11риложспис 2 (обязательное) С хсма (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

11риложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от

иесаикииоиипонанного тоступа

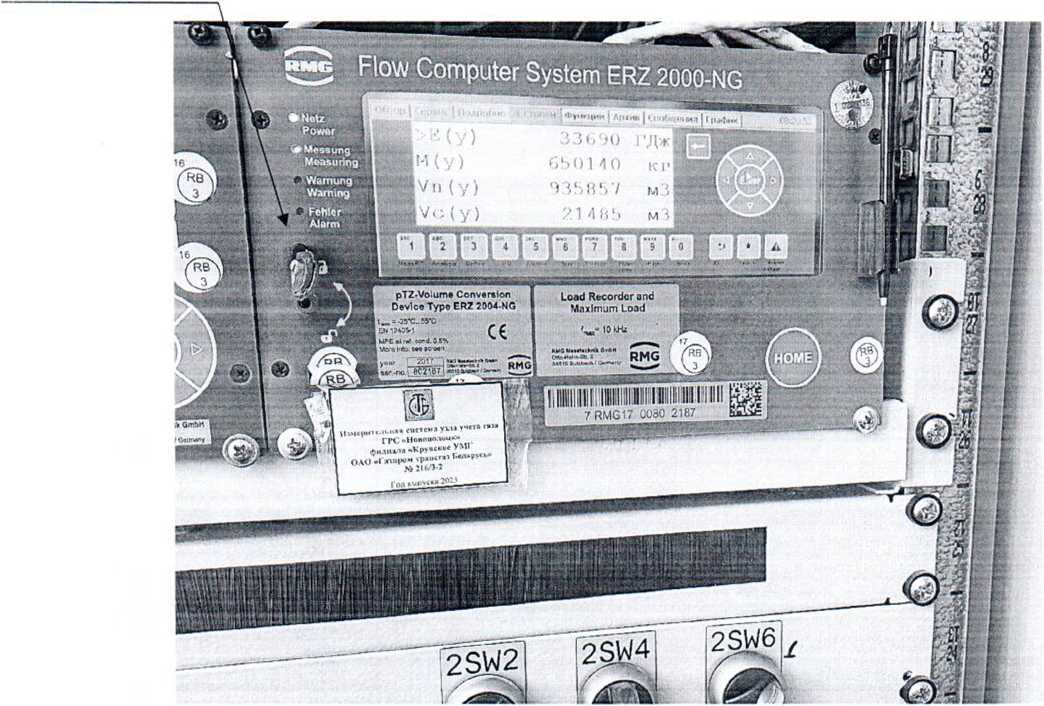

Рисунок 3.1 - Схема пломбировки от несанкционированно! о доступа
