Измерительная система узла учета газа ГРС «Плебановцы» филиала «Слонимское УМГ ОАО «Газпром трансгаз Беларусь» № 521/1-1

Назначение

Измерительная система узла учета газа ГРС «11лсбановцы» филиала «Слоиимскос УМЕ ОАО «Газпром гранегаз Беларусь» № 521/1-1 (далее ИС УУГ) нредназначепа для измерений расхода и количества (объема) природного газа с приведением к стандартным условиям но Правилам учета природного газа (ГОС ! 2939-63. ГОСТ 34770-2021).

Область применения магистральный транспорт газа, газоснабжение погреби гелей Республики Беларусь.

Описание

В состав ИС УУГ входят: преобразователь-корректор электронный ERZ 2004. измерительный трубопровод с первичным преобразователем расхода - счетчиком газа ультразвуковым USZ 08-6Р, гермонреобразовагелем сопротивления Rosemount 0065. нреобразовагелем абсолютного давления 3051СА.

Принцип действия преобразовал ся я-корректора электронного ERZ. 2004 сослоил в преобразовании входных электрических сигналов от счетчика газа и приборов, измеряющих параметры природного газа, в числовые значения, с последующим расчетом объема природного газа, приведенного к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63, ГОС 1 34770-2021). с учетом температуры, давления и коэффициента сжимаемости.

Принцип действия ультразвукового счетчика газа USZ. 08-6Р (далее счетчик газа) основан на измерении разности времени прохождения ультразвуковых импульсов но направлению и против потока, проходящего но трубопроводу природного газа.

Счетчик газа состоит из первичного измери тельного нреобразовагеля и блока электроники USE 09. Первичный измери тельный преобразователь сое гот из корпуса с установленными ультразвуковыми датчиками. Датчики состоят из пьезо электрического кристалла, установленного в оболочку из тигана. Датчики закреплены фланцами непосредственно на корпусе и не выступают внутрь корпуса. Каждый датчик является передатчиком и приемником ультразвукового сигнала одновременно. Измерение проводится попеременно в обоих направлениях. Блок электроники USE 09 установлен на корпусе первичного измерительно! о нреобразова!еля и рассчилываел скорость потока природного газа, усредненную но поперечному сечению счетчика газа, объемный расход и объем природною газа в прямом и обраиюм (при необходимости) направлениях. В сю сослав входи! жидкокристаллический дисплей, на котором отображаются параметры настроек, измеренные значения и результаты вычислений. Два импульсных и один токовый аналоговый выход дают возможность подключения к счетчику преобразователя-корректора электронного ERZ 2004.

Измерения температуры природною газа производятся с помощью гермонреобразовагеля coiipoi ивления Rosemount 0065.11рипцип действия основан па зависимости coiipoi ивления чувслвигелыю! о элемента гермонреобразова!еля от температуры измеряемой среды. кодопреобразователь сопротивления состоит из измерительной вставки, выполненной в оболочке из нержавеющей стали с одним платиновым чувствительным элементом с номинальной статической характеристикой (ПСХ) тина 1’1100 но ГОСТ 6651-2009. соедини тельной головки, удлинителя, защитной гильзы.

Измерения давления природного газа производятся с помощью преобразователя абсолютного давления ЗО51СА. Основным элементом измерительного механизма преобразователей является измерительная емкостная ячейка или тспзорсзисгивпый модуль. Нод воздействием давления измерительный механизм преобразователей формируем цифровой код. пропорциональный приложенному давлению.

ИС УУГ имеет вс троенное программное обеспечение, предназначенное для обработки измори тельной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений нрсдс।авлена в приложении 2.

Схема пломбировки oi несанкционированного доступа предс тавлена в приложении 3.

(Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не oi носящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

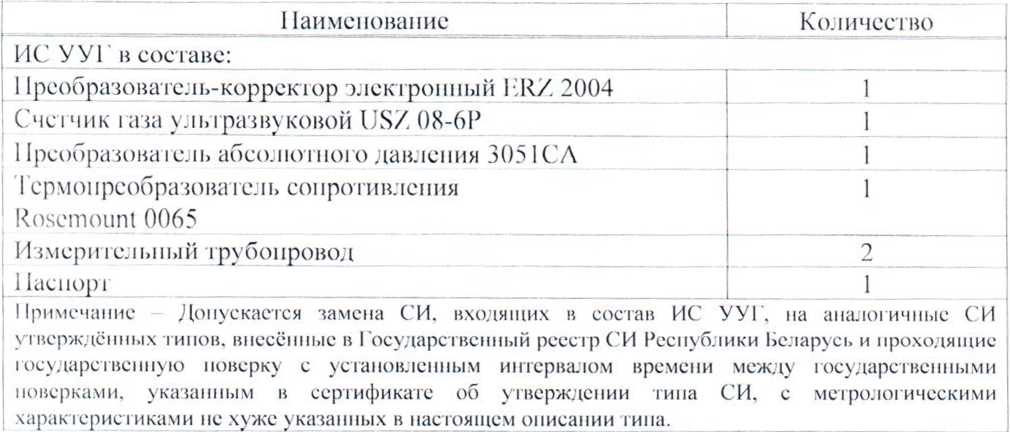

Komii.icki поегь: предогавлена в таблице 3.

Iаблица3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется но МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета i аза I PC филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

ГОСТ 8.611-2013 ГСП. Расход и количество газа. Методика (метод) измерений с помощью улы развуковых преобразователей расхода.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая документация (паспорт) ОАО «Газпром гранегаз Беларусь»: мсгодику поверки:

МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром гранегаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № 1.

I [срсчснь средетв поверки: представлен в таблице 4.

Таблица 4

Наименование и тип средст в поверки

Термо! пгромстр UniTess IT IB 1

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идент ификация npoi раммпого обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям 1схничсских нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа I PC «11лебановцы» филиале! «Слопимскос УМ]' ОАО «Газпром трапегаз Беларусь» № 521/1-1 соответсiвуег требованиям технической документации (паспорт) ОАО «Газпром трапегаз Беларусь».

11роизводи тель средств измерений

ОАО «Газпром трапегаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. I (скрасова. 9

Телефон: 1375 17 280-01-01.

факс: <375 17 285-63-36 Г-mail: office 7/', big.by.

Уполномоченное юридическое лицо. проводившее испытания средств измерений/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское упитарное предприятие «Белорусский государственный институт Mei рологии» (Бел1 ИМ)

Республика Беларусь. 220053. г. Минск. Старовилспский тракт. 93

Телефон: <375 17 374-55-01

факс: <375 17 244-99-38 e-mail: info'abclgim.by

11риложсния: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.

3. Схема пломбировки от несанкционированного доступа па 1 лис те.

Директор БелГИМ                                      А.В. Казачок

Приложение I (обязательное) Фотографии общего вида средств измерений

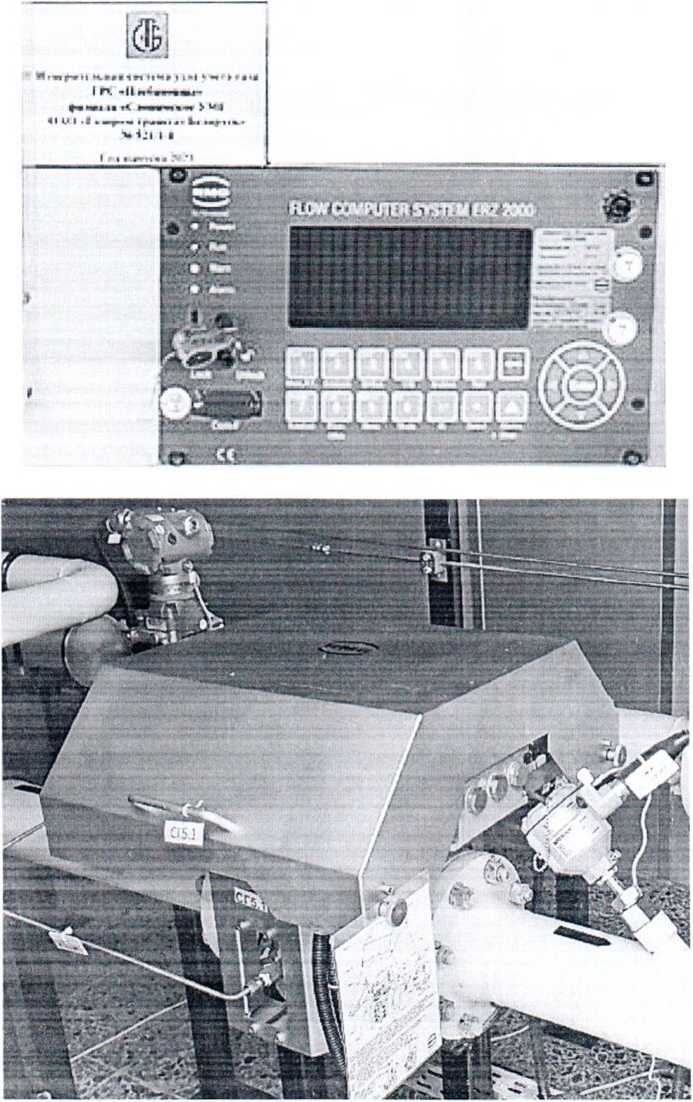

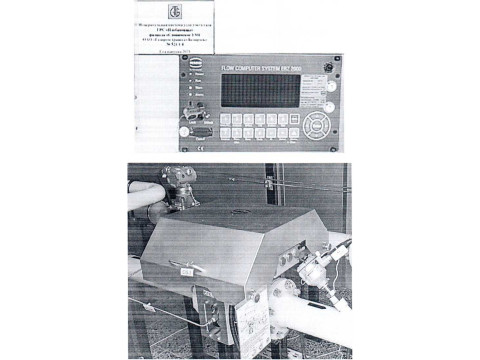

Рисунок 1.1 Фотографии общего вила ИС УУГ

Измерительная система узла учета газа Г PC «Плебаиовцы» филиала «Слонимские УМГ ОАО «Газпром трансгаз Беларусь» № 521/1-1

I од выпуска 2023

Рисунок 1.2 Фотография маркировки ИС УУ1

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

11риложспис 3 (обязательное) Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного

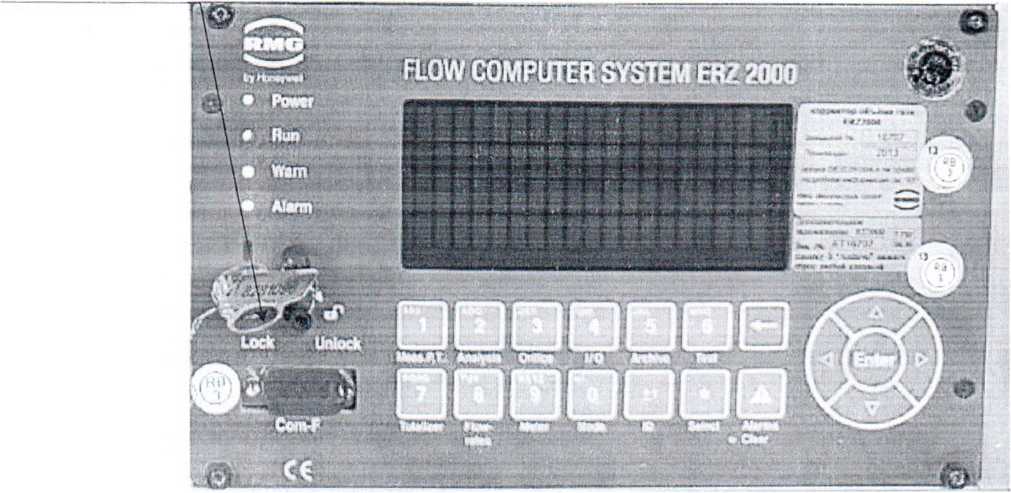

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
