Измерительная система узла учета газа ГРС «Ивенец» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 308/1-1

Назначение

Измерительная система узла учета газа ГРС «Ивенсц» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 308/1-1 (далее ИС УУГ) предназначена для измерений расхода и количества (объема) природного газа с приведением к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63. ГОС Т 34770-2021).

Область применения магистральный транспорт газа, газоснабжение погребизелей Реснублики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем счетчиком газа турбинным TRZ G250 или СГ16М-400. вычислитель количества энергоносителей ИРГА-2 (далее вычислитель), преобразователь давления РС-28 и тсрмонрсобразоватсль сонроз ивления ГСТ 1-11.

Принцип действия вычислителя основан на преобразовании электрических сигналов, поступающих с первичных преобразователей (далее 1III) расхода, давления и температуры в значения измеряемых величин, а затем вычислении объемного расхода и объема природного газа, приведённых к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63. ГОСТ 34770-2021).

Конструктивно вычислитель представляет собой корпус, внутри которого размещены платы с электронными компонентами и клеммами. На передней панели расположены: ЖКИ-диснлсй. свс1 од иодные индикаторы, кнопочная клавиатура.

В процессе функционирования вычислитель обеспечивает:

измерение текущих значений температуры, давления и расхода путем преобразования элек!ричсских сигналов от 1111;

вычисление текущих значений объемного расхода природною газа, приведенного к стандартным условиям но 11равилам учета природного газа (1 ОСТ 2939-63.1 ОСТ 34770-2021): выбор единиц измерения объемного расхода;

подсчет нарастающим итогом значений объема природного газа в рабочих условиях, объема природного газа, приведенного к стандартным условиям но Правилам учета природного газа (ГОС Т 2939-63. ГОСТ 34770-2021);

сохранение значений параметров настройки и архива глубиной до 30 суток и т.д.

В качестве первичного преобразователя температуры используется ГСП-11.

Принцип действия гермонреобразовагелей сопротивления основан на зависимости электрического сопротивления материала чувствительного элемен та от температуры.

В качес тве преобразователя давления используется РС-28. 1 [ринцин дейс твия преобразователя давления РС-28. давление измеряемой среды подастся на приемник давления, вызывая деформацию чувствительного элемента. Деформация чувствительного элемента приводит к пропорциональному изменению сопротивления ньсзорсзисторов и разбалансу мостовой схемы. Сигнал с мостовой схемы поступаем на электронный модуль. Электронный модуль обеспечивает непрерывное преобразование измеряемого параметра в унифицированный сигнал постоянного тока или напряжения.

В качестве первичных преобразователей расхода газа используются счетчики газа турбинные СГ16М-400 или TRZ G250.

Принцип действия счетчиков газа турбинных СГ16М-400 и TRZ G-250 основан на зависимости угловой скорости вращения турбинки, помещенной в ноток газа от скорости потока.

Число оборотов турбинки посредством механического редуктора передастся на ин тегрирующее отсчетное устройство, показывающее суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик состоит из двух основных узлов: проточной части, в которой находится турбинка, и счетной головки, в которой размещены механический редуктор и интегрирующее устройство.

ИС УУГ имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не о тносящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

I I (римечание - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государетвенный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками нс хуже указанных в настоящем описании типа.

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

11овсрка осуществляется но МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № Г

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая докумен тация (паспорт) ОАО «Газпром грансгаз Беларусь»:

мсгодику поверки:

МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № Г

11ерсчень среде! в поверки: представлен в таблице 4.

Таблица 4

Наименование и тип средств поверки

j Гермогигрометр UniTess TIIB1                          _______

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точнос тью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Ивснец» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 308/1-1 соответствует требованиям технической документации (паспорт) ОАО «Газпром трапегаз Беларусь».

11роизводигель средс тв измерений

ОАО «Газпром трапегаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 0101

факс: 1375 17 285 63 36

Г-mail: office@btg.by

Уполномоченное юридическое лицо. проводившее испытания средств измсрений/мегролотческую экспертизу единичного экземпляра средеi в измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бсл1 ИМ)

Республика Беларусь. 220053. г. Минск. Старовилспский тракт. 93

Телефон: >375 17 374-55-01

факс: G75 17 244-99-38 e-mail: info@bclgim.by

I [риложения: 1. Фотографии общего вида средств измерений па 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.

3. Схема пломбировки от несанкционированного доступа па 1 листе.

Директор БслГИМ                                      А.В. Казачок

Приложение 1

(обязательное)

Фотографии общего вида средств измерений

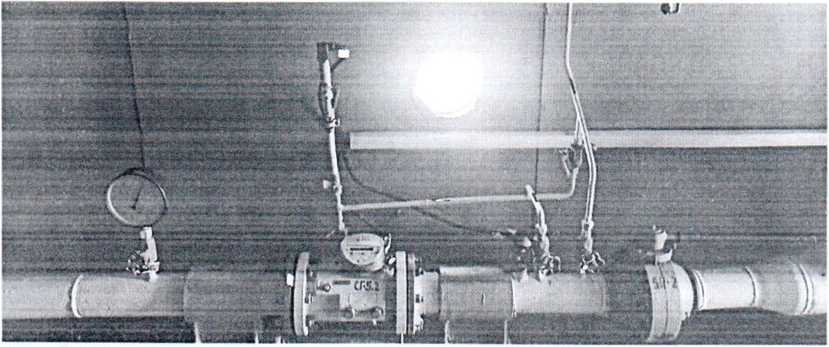

Рисунок 1.1 Фого1рафии общего вида ИС УУГ

Измерительная система узла умела газа I PC «Ивеиец» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» №308/1-1

Год выпуска 2023

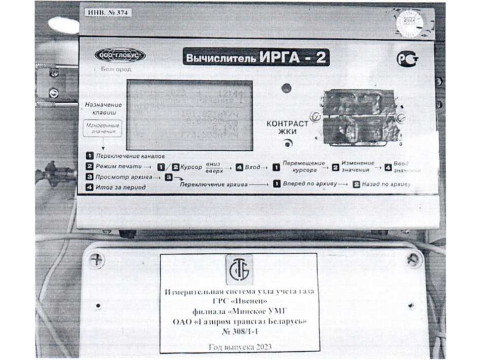

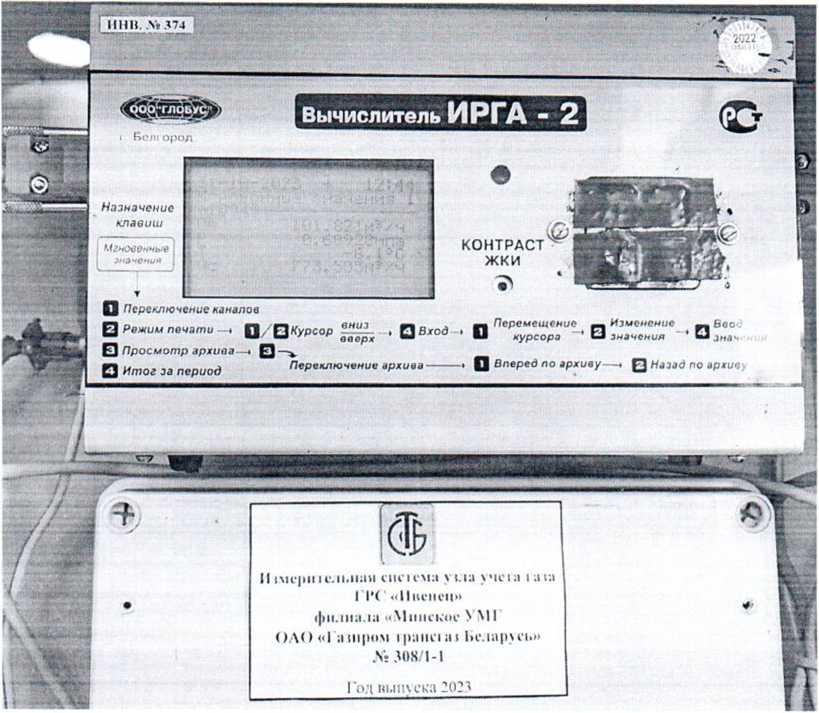

Рисунок 1.2 Фотография маркировки ИС УУГ

Приложение 2 (обязательное) ( хема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

11риложспис 3 (обязательное)

Схема пломбировки от несанкционированного доступа

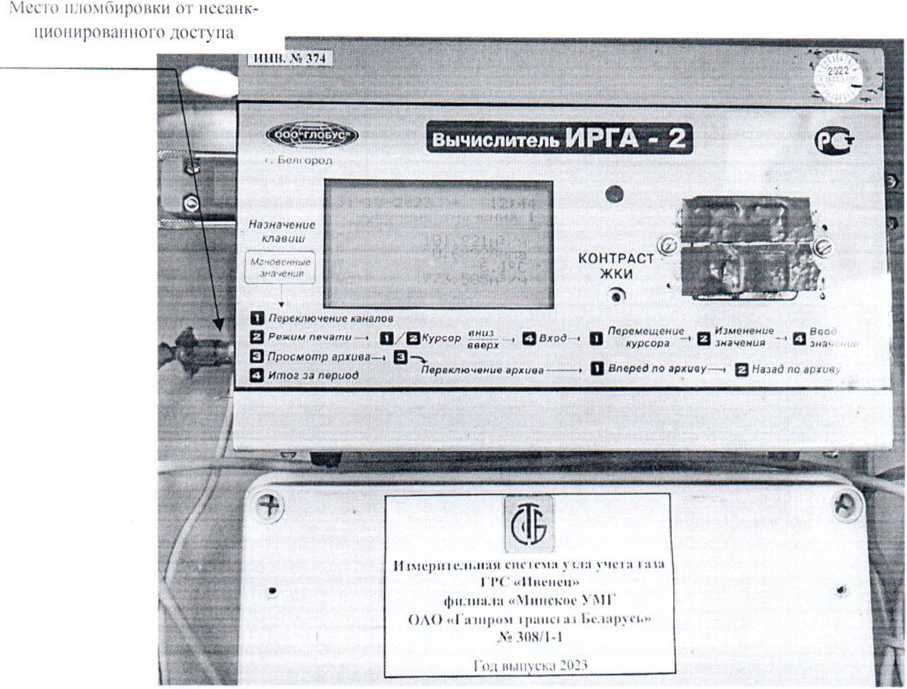

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
