Измерительная система узла учета газа ГРС «Дятлово» филиала «Слонимское УМГ ОАО «Газпром трансгаз Беларусь» № 508/1-1

Назначение

Измерительная система узла учета газа I PC «Дятлово» филиала «Слонимскос УМ1 ОАО «Газпром трансгаз Беларусь» № 508/1-1 (далее ИС УУГ) предназначена для измерений расхода и количества (объема) природного газа с приведением к стандартным условиям но Правилам учета природного газа (ГОСТ 2939-63, ГОСТ 34770-2021).

Облас ть применения магистральный транспорт газа, газоснабжение по треби телей Республики Беларусь.

Описание

В состав ИС УУГ входят: преобразователь-корректор электронный ERZ 2000. измерительный трубопровод с первичным преобразователем расхода - счетчиком газа улыразвуковым USZ. 08-6Р. тсрмонрсобразоватслсм сопротивления Rosemount 0065 и преобразователем абсолютного давления 3051СА.

Принцип действия преобразователя-корректора электронного ERZ 2004 состоит в преобразовании входных электрических сигналов от счетчика газа и приборов, измеряющих параметры природного газа, в числовые значения, с последующим расчетом объема природного газа, приведенного к стандартным условиям но Правилам учета природного газа (ГОС I 2939-63, ГОС Г 34770-2021), с учетом тем пера гуры, давления и коэффициен та сжимаемости.

Принцип действия ультразвукового счетчика газа USZ 08-61’ (далее счетчик газа) основан на измерении разности времени прохождения ультразвуковых импульсов но направлению и против потока, проходящего по трубопроводу природного газа.

Счетчик газа состоит из первичного измерительного преобразователя и блока электроники USE 09. Первичный измерительный преобразователь состоит из корпуса с установленными ультразвуковыми датчиками. Датчики состоят из пьезоэлектрического кристалла, установленного в оболочку из тигана. Датчики закреплены фланцами непосредственно на корпусе и не выступаю! внутрь корпуса. Каждый датчик является передатчиком и приемником ультразвукового сигнала одновременно. Измерение проводится попеременно в обоих направлениях. Блок электроники USE 09 установлен па корпусе первичного измерительного преобразователя и рассчитывает скорость потока природного газа, усредненную но поперечному сечению счетчика газа, объемный расход и объем природного газа в прямом и обратном (при необходимости) направлениях. В его сослав входи! жидкокристаллический дисплей, па котором отображаются параметры настроек, измеренные значения и результаты вычислений. Два импульсных и один токовый аналоговый выход дают возможность подключения к счетчику преобразователя-корректора электронного ERZ 2000.

Измерения температуры природного газа производя гея с помощью гсрмопрсобразоватсля сопротивления Rosemount 0065. Принцип действия основан на зависимости сопротивления чувствительного элемента гсрмопрсобразоватсля oi температуры измеряемой среды. Гермонрсобразоватсль сопротивления состоит из измерительной вставки, выполненной в оболочке из нержавеющей стали с одним платиновым чувствительным элементом с номинальной статической характерис тикой (1ICX) типа Pl 100 по ГОС Г 6651-2009. соединительной головки, удлинителя, защитной гильзы.

Измерения давления природного газа производятся с помощью преобразователя абсолютного давления 3051СЛ. Основным элементом измерительного механизма преобразователей является измерительная емкостная ячейка или тснзорсзистивный модуль. Нод воздействием давления измерительный механизм преобразователей формирует цифровой код, пропорциональный приложенному давлению.

ИС УУГ имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

аолицаэ

Примечание Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими харак терис тиками не хуже указанных в настоящем описании типа.

Место нанесения знака утверждения типа средств измерений: знак ут верждения тина средст в измерений наноси тся на маркировочную табличку ИС? УУГ.

Поверка осуществляется но МРБ МИ.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измори тельные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Ме тодика (метод) измерений с помощью ультразвуковых нреобразовагелей расхода.

Технические нормативные правовые акты и технические документы, устанавливающие:

т ребования к типу средств измерений:

техническая документация (паспорт ОАО «Газпром грансгаз Беларусь»;

мет однку 1 юверки:

МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки» в редакции с изменением № Г

Перечень средс тв поверки: представлен в таблице 4.

Таблица 4            ___________ _   _

Наименование и тип средств поверки _________

Тсрмогигромстр Uni fess TI IB 1_____

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Иден тификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Дятлово» филиала «Слонимское УМГ ОАО «Газпром грапегаз Беларусь» № 508/1-1 соответствует требованиям документации (паспорт) ОАО «Газпром трансгаз Беларусь».

11роизводитель средс тв измерений

ОАО «I азпром грапегаз Беларусь». Республика Беларусь

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Телефон: +375 17 280-01-01.

факс:+375 17 285-63-36 Г-mail: office@btg.by.

Уполномоченное юридическое лицо. проводившее испытания средств измерсний/мсгрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бсл1 ИМ)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38 e-mail: info@belgim.by

I [риложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 лис те.

Директор БслГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

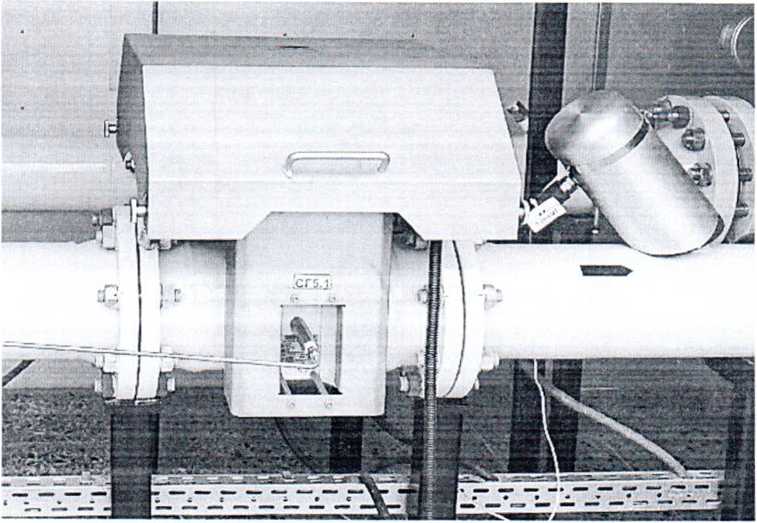

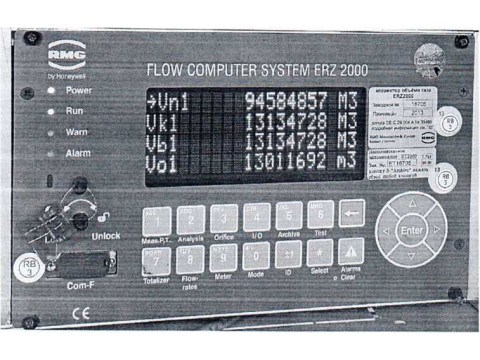

Рисунок 1.1 Фотография общего вида ИС УУГ

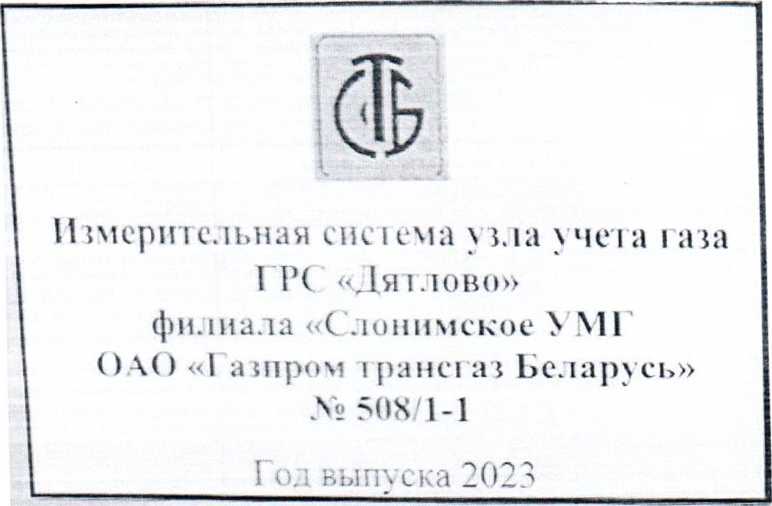

Рисунок 1.2 Фотография маркировки ИС УУ1

11риложснис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

11риложснис 3 (обязательное)

Место пломбировки от несанкционированного доступа

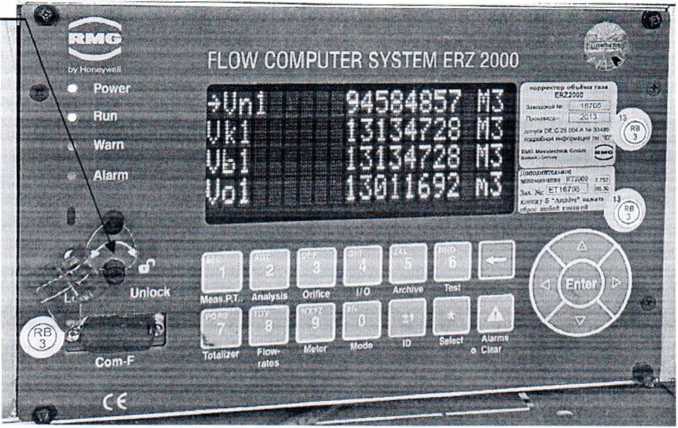

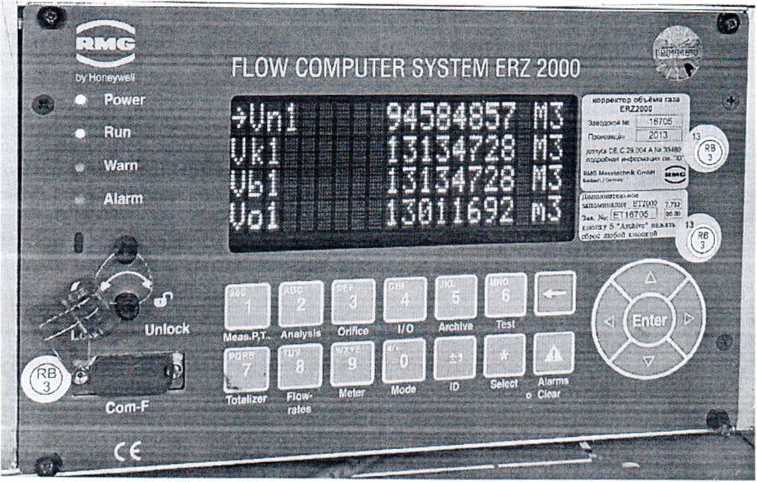

Схема пломбировки от несанкционированного доступа

power

Alarm

Com-F

13134728 Ио

13134723 ИЗ

13011692 «3

“7 ramffiSSQS

I I L J 1——J Ц—Г1 Uo Meter Mode                     С1М.

FLOW COMPUTER SYSTEM ERZ 2000

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
