Измерительная система узла учета газа АГНКС Гродно-1 филиала «Управление «Экогаз» ОАО «Газпром трансгаз Беларусь» № 1222/1

Назначение

Измерительная система узла учета газа АГПКС Гродно-1 филиала «Управление «Экогаз» ОАО «Газпром трансгаз Беларусь» № 1222/1 (далее - система) предназначена для преобразования сигналов от счетчиков газа, тсрмопрсобразователей сопротивления, датчиков давления и приведения измеренного счетчиками газа объема в рабочих условиях к стандартным условиям по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным па нем счетчиком газа ротационным RVG G16 и корректор объема газа электронный ЕС 605 (далее - корректор).

В составе ИС УУГ используются средства измерений (далее - СИ) утверждённых типов. внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ.

1 Тсречень используемых СИ указан в таблице 3.

Корректор состоит из первичного преобразователя давления, платы процессора, дисплея. размещенных в одном корпусе, и выносного термонреобразователя сопротивления. Сигнал от счетчика газа об измеренном в рабочих условиях объеме газа поступает в корректор, который с учетом температуры, давления и рассчитанного коэффициен та сжимаемости приводит объем, измеренный счетчиком, к стандартным условиям но ГОСТ 2939-63.

Иа дисплее корректора отображается информация о результатах измерений и функционировании прибора, в том числе:

объем газа в рабочих и стандартных условиях по ГОСТ 2939-63;

объемный расход природного газа:

абсолютное давление и температура газа; коэффициенты сжимаемости и коррекции.

В качестве счетчиков газа используются счетчик газа ротационный R.VG G16.

Принцип действия ротационного счетчика газа RVG G16 основан па вытеснении с трого определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магни тную муфту передастся на 8 - ми разрядный счетный механизм, который регистрирует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика па его выход.

Конструктивно счетчик RVG G16 состоит из следующих основных частей: корпус; крышка задняя и основание с подшипниками; крышка передняя; два ротора, синхронно вращающихся в противоположных направлениях за счет зубчатых колес синхронизатора: многоступенчатый редуктор; магнитная муфта; 8-ми разрядный роликовый счетный механизм.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МП.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Ме тодика поверки».

Сведения о методах измерений

Технические норма тивные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь» методику поверки:

МРБ МН.МН 3427-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа и корректорами объема газа электронными серии ЕС. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

I абли на 4___

______ Наименование и тип средств поверки

Гермогигрометр UNITESS TUB 1____

11римечанис - Допускается применять другие средства поверки, обеспечивающие определи с 11 и е м етрологических характера стик с требуемой точностью.____

Иден гификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа АГНКС Гродно-1 филиала «Управление «Экогаз» ОАО «Газпром трансгаз Беларусь» № 1222/1 соответствует требованиям технической документации (паспорту) ОАО «Газпром трапегаз Беларусь».

11роизводитель средств измерений

ОАО «1 азпром трансгаз Беларусь»

Республика Беларусь. 220040, г. Минск, ул. Некрасова, 9

Телефон:+375 17 280 01 01

факс:+375 17 285 63 36

E-mail: office@btg.by

Уполномоченное юридическое лицо, проводившее испытания средств 11змсрсний/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

11риложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака иоверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                     А.В. Казачок

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

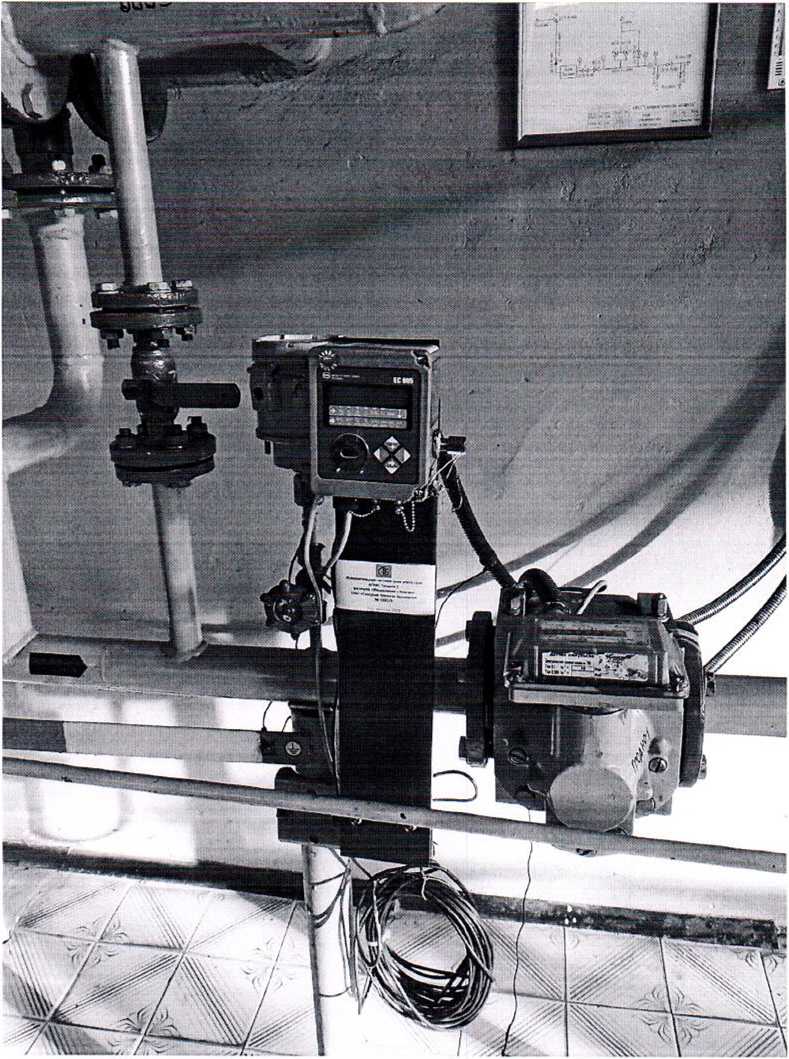

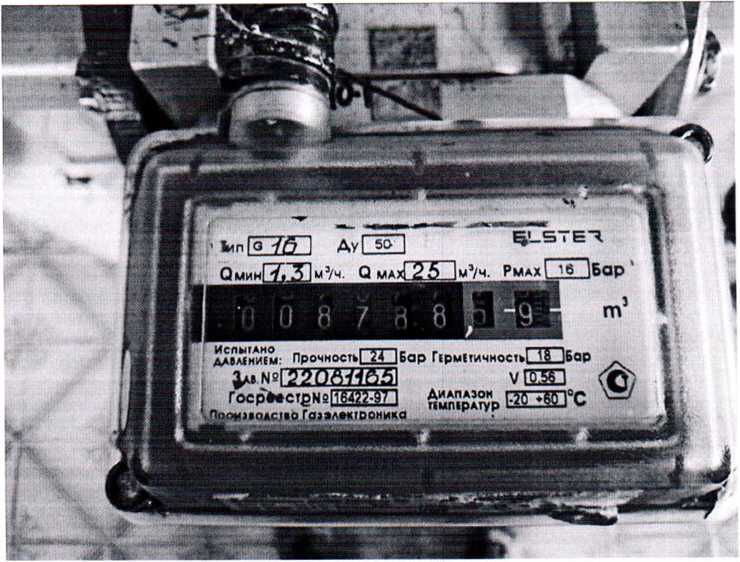

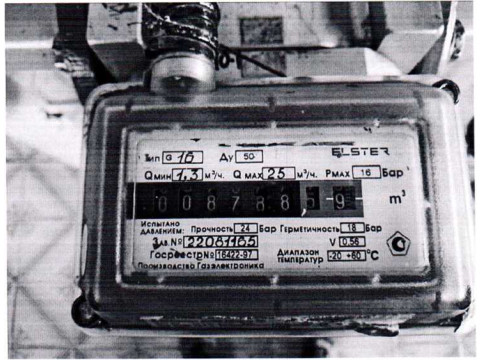

Рисунок 1.1 — Фотографии общего вида ИС УУГ

Измерительная система узла учета i аза ЛГНКС Гродно-1 филиала «Управление «Экогаз» ОАО «Газпром грансгаз Беларусь» № 1222/1

Год выпуска 2023

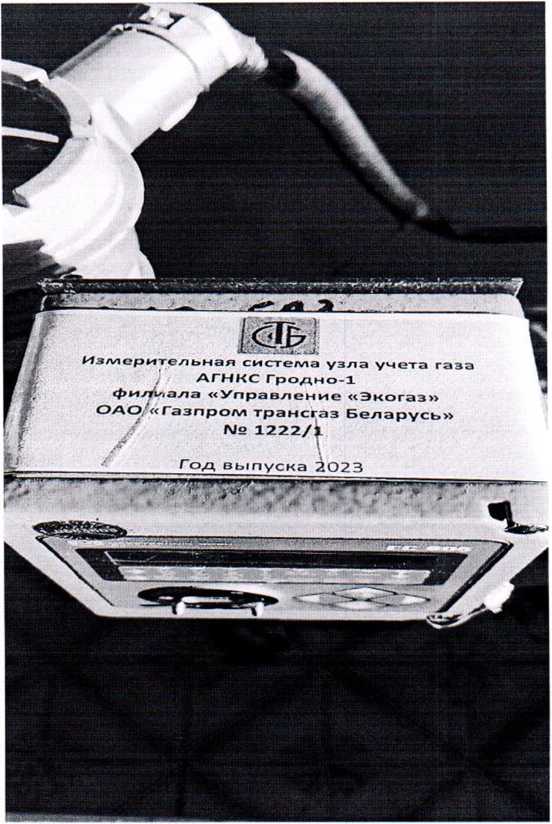

Рисунок 1.2 - Фого1 рафия маркировки ИС УУГ

11риложсние 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

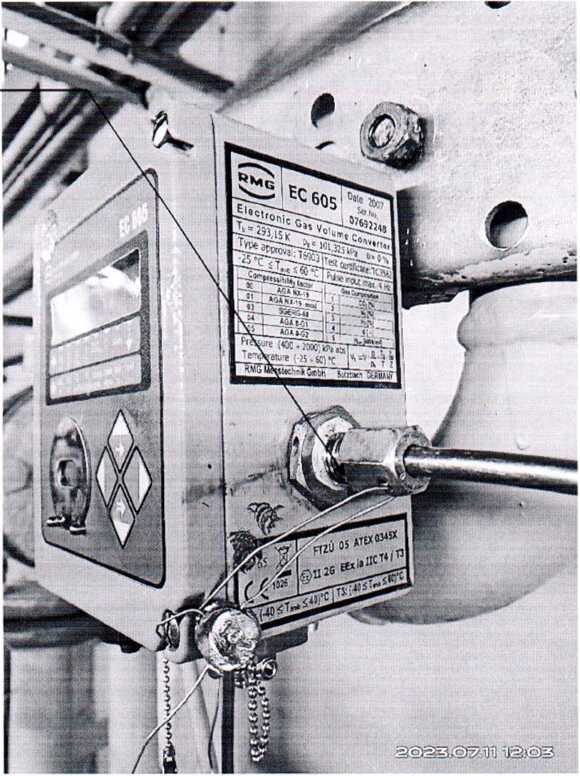

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
