Измерительная система узла учета газа ГРС «ТЭЦ-5» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 326/1-1

Назначение

Измерительная система узла учета газа ГРС «ТЭЦ-5» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 326/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разнос ти давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного газа в стандартных условиях но ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительные трубопроводы с установленными на нем стандартными сужающими устройствами (диафрагмами), термопреобразователем сопротивления ГСМ 012, или ТСМ 296, или ГСП 012 и комплексом многониточным измерительным микропроцессорным «Суперфлоу-ПЕ» (далее - КМИМ «Суперфлоу-ПЕ»), КМИМ «Сунерфлоу-ИЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях ио ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005. ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа в стандар тных условиях по ГОСТ 2939-63. содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается. а статическое давление становится меньше статического давления до диафрагмы. Разнос ть давлений гем больше, чем больше объемный расход среды, и. следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее. а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63, но каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям но ГОСТ 2939-63; объемный расход газа в рабочих условиях, м3/ч;

давление. кПа;

разность давлений. кПа;

■температура, °C;

количество газа (нарастающего объема) от начала контрактных суток, м’.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или гензорезистивный модуль. Нод воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой код передается на устройство, формирующее стандартный аналоговый сигнал.

Измерения разнос ти давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Супсрфлоу-ИЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производя тся с помощью термопреобразова-тсля сопротивления ГСМ 012, или ГСМ 296, или ГСП 012. Принцип работы термопреобразователя сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

'Гермопреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - НО), предназначенное для обработки измерительной информации.

Фо тографии общего вила средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3_____________________

Наименование Количество

ИС УУГ в составе:

1 (римечание - Допускается замена СИ, входящих в состав ИС УУГ, на аналогичные СИ утвержденных типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие

государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ, с метрологическими характеристиками нс хуже указанных в настоящем описании типа.

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ MI 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройс тв. Час ть 1. Принцип метода измерений и общие требования.

ГОС Т 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих ус тройств. Часть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МП.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

I аблица4__

Наименование и тип средств поверки ермогигрометр UNITESS TUB 1____

утрометр микрометрический НМ_________ ________

Iикроскоп универсальный УИМ-23                         _______

Микроскоп универсальный УИМ-21__

Микрометр гладкий_____

Радиусомер отггоэлектронный LVS-24__________________

Образцы шероховат ости № 4__________

Щупы, класс точности 2_____________

_Липсйки поверочные типа ЛД по ГОСТ 8026-92_____________

Рулетка измерительная но ГОСТ 7502-98      __

Нутромер микрометрический НМ

Программный комплекс «Расходомер ИСО». модуль: «Стандартные сужающие устройства»._____________________________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие

I о пределеиие метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «ТЭЦ-5» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 326/1-1 соответствует требованиям технической документации (паспорту) ОАО «Газпром трансгаз Беларусь».

11роизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь. 220040, г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 01 01

факс: +375 17 285 63 36

e-mail: office@btg.by

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

1(риложеиия: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

А.В. Казачок

Директор БслГИМ

Приложение 1

(обязательное)

Фотографии общего вида средств измерений

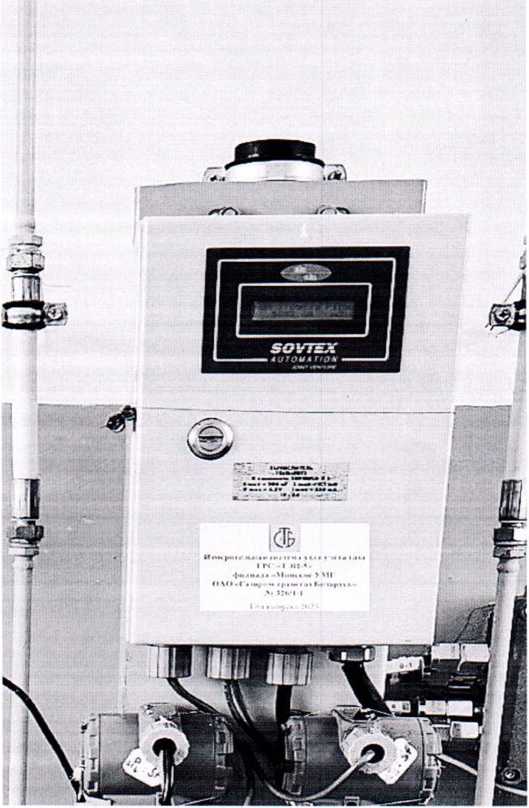

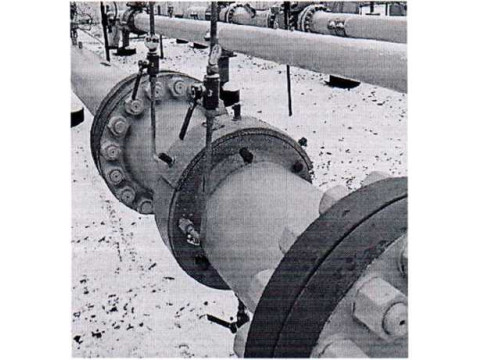

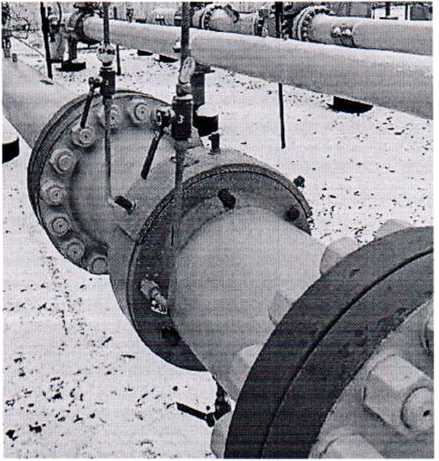

Рисунок 1.1 - Фотография общего вида ИС УУГ

Измерительная система узла учета газа Г PC «ТЭЦ-5» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 326/1-1

Год выпуска 2023

Рисунок 1.2 - Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

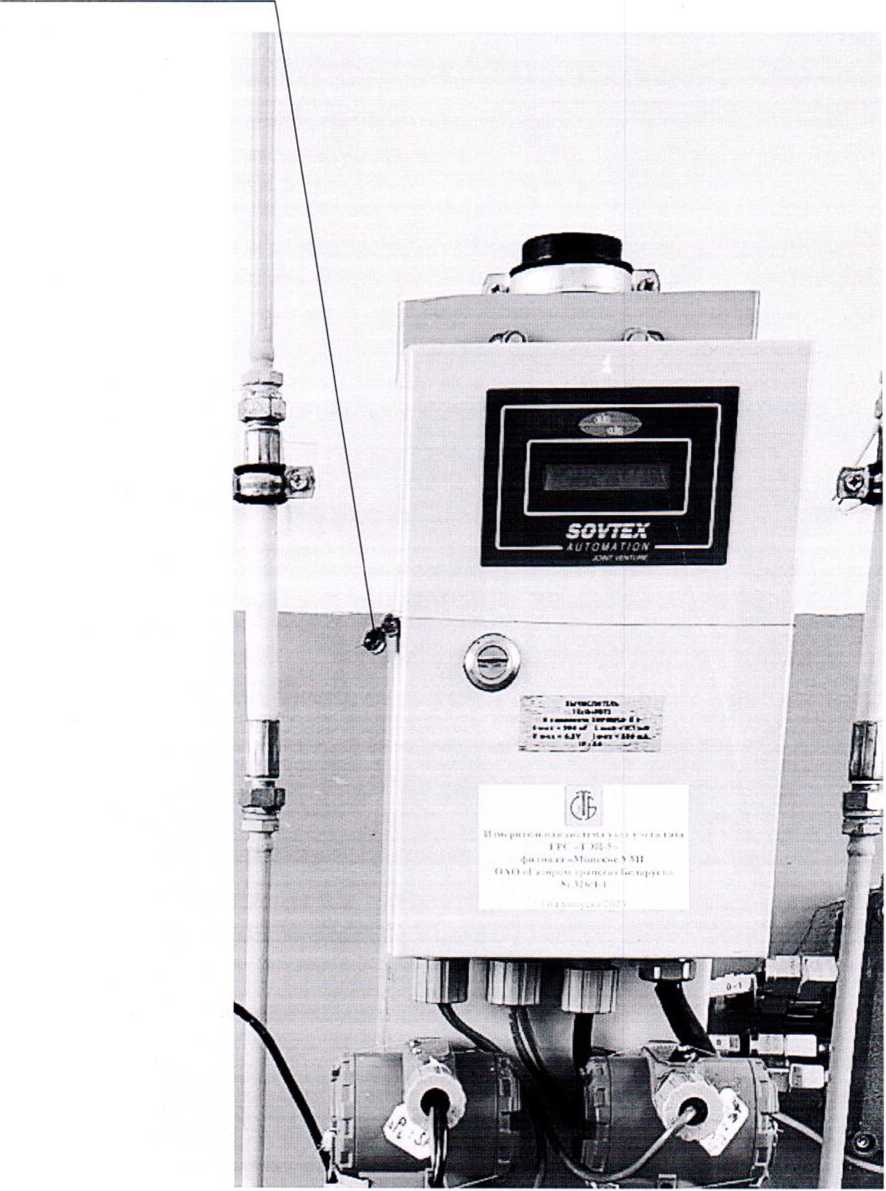

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

Рисунок 3.1- Схема пломбировки от несанкционированного доступа
