Трубки осредняющие напорные Annubar
| Номер в ГРСИ РФ: | РБ 03 07 0511 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «Rosemount Incorporated», США |
Трубки осредняющие напорные Annubar предназначены для измерений (совместно с преобразователями разности давлений) разности давлений и объемного (массового) расхода измеряемой среды (жидкостей и газов).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0511 16 |
| Наименование | Трубки осредняющие напорные Annubar |
| Год регистрации | 2016 |
| Номер сертификата | 10560 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Rosemount DP Flow and Operations" (Соединенные Штаты (US)) компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Rosemount DP Flow and Operations" (Соединенные Штаты) компании "Emerson Process Management" (Соединенные Штаты)
Адрес: 5601 N. 71st ST., Boulder, CO 80301, Phone: USA 303 530 9600, Fax: USA 303 581 9451, E-mail: RFQ.RMD-RCC@Emerson.com, Website: www.emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 860-2011 (изменение №3). |
Поверители
Скачать
|
Описание типа РБ 03 07 0511 16 [2017-11-14]
rb-03-07-0511-16_2017-11-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0511 16 [2011-10-18]
rb-03-07-0511-16_2011-10-18.pdf
|
Скачать |
Описание типа
Назначение
Трубки осредняющие напорные Annubar предназначены для измерений (совместно с преобразователями разности давлений) разности давлений и объемного (массового) расхода измеряемой среды (жидкостей и газов).
Область применения: для технологических измерений во всех сферах хозяйственной деятельности, в которых требуется измерение расхода жидкостей и газов совместно с преобразователями давления измерительными фирмы "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (США) или других производителей, преобразователи давления которых внесены в Государственный реестр средств измерений Республики Беларусь.
Описание
Трубки осредняющие напорные Annubar изготавливают следующих модификаций: Annubar 485 (Annubar 485 Pak-Lok, Annubar 485 Flang-Lok, Annubar 485 Flo-Тар (фланцевый и резьбовой), Annubar 585.
Внешний вид трубок осредняющих напорных Annubar приведен на рисунке 1.
Принцип действия трубки осредняющей напорной Annubar основан на измерении разности давлений (перепада давлений) между полным давлением потока измеряемой среды и статическим давлением, возникающим при обтекании потоком трубки. Трубка имеет ряд отверстий (количество отверстий определяется моделью трубки и диаметром трубопровода) или прорези, распределенных по ее длине симметрично середины. Один ряд отверстий, или прорезь, расположен навстречу потокуи
воспринимает полное (скоростной напор - динамическое и статическое давление) давление измеряемой среды. Другой ряд отверстий или прорезь, расположенные с противоположной стороны трубки, воспринимают только статическое давление в трубопроводе. Трубка расположена перпендикулярно оси потока по всей длине внутреннего диаметра трубопровода. Внутри трубки имеются две камеры, в которых происходит осреднение соответствующих давлений по сечению трубопровода.
Annubar 485 имеют в поперечном сечении Т-образную форму. Плоская фронтальная часть трубки Annubar 485 направлена навстречу потоку и имеет щелевые прорези. На тыльной, относительно потока, поверхности Annubar 485 расположены два ряда круглых отверстий. Отверстия на каждой стороне соединены со своей осредняющей камерой, встречаются перпендикулярно направлению потока, пересекая поток по всему сечению.
Конструктивно Annubar 485 изготавливают следующих исполнений: Рак-Lok; Flang-Lok; фланцевый Flo-Tap; резьбовой Flo-Tap.
В процессе эксплуатации Annubar, в составе средств измерений расхода, расчет коэффициента преобразования и параметров потока производится программным обеспечением фирмы-изготовителя, встроенным в средства измерений производимых компанией "Emerson Process Management GmbH & Co." (Германия) компании "Emerson Process Management" (США).
Требования к прямолинейному участку трубопровода при монтаже Annubar согласно Приложению А.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении Б к описанию типа.

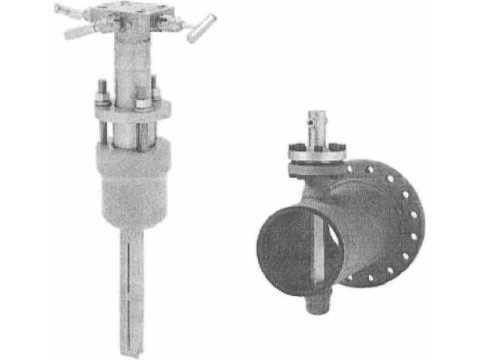

Рисунок 1. Внешний вид трубок осредняющих напорных Annubar.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рисунок 2. Типоразмеры трубок осредняющих напорных Annubar (модификаций Annubar 585)
Для документов
государственный реестр ' средств измерении ррспубли^Беларусь
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Температура измеряемой среды, °C |
Annubar 485 до 677 |
Annubar 585 до 816 | |
|
Давление измеряемой среды, МПа |
до 41,3 (избыточное) | ||
|
Пределы допускаемой относительной погрешности коэффициента расхода, % |
Annubar 485 ±0,75 |
Annubar 585 ±1,5 | |
|
Типоразмер, мм и допуск на размер QAPW, мм (Рис.2 и 3) |
Минимальное доп числа Рейнольдса типоразме |
устимое значение в зависимости от ра датчика | |
|
1 14,986 2 26,924 3 49,149 11 20,320 22 30,480 44 57,912 |
± 0,10 (0,20*) ± 0,510 ± 0,710 ±0,130 ± 0,130 ± 0,260 |
6500 12500 25000 |
6500 10000 25000 |
|
Угол изгиба |
не более 5° | ||
|
* - при внутреннем диаметре трубопровода более 77,93 мм | |||
QAH6 ■ QAH10
QAH5
QAH4 - QAH3
...................QAH2
QAH1
Рисунок 3. Типоразмеры трубок осредняющих напорных Annubar (модификаций Annubar 485)
Знак утверждения типа
Знак утверждения типа наносится типографским способом на изделия и титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки трубок осредняющих напорных Annubar в зависимости от типоразмера, модификации и исполнения в соответствии с документацией фирмы-изготовителя.
Каждый Annubar сопровождается автоматизированным расчетом фирмы-изготовителя по программе Instrument Toolkit ver. 3.0 и выше в зависимости от условий поставки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Rosemount DP Flow and Operations" (Соединенные Штаты) компании "Emerson Process Management" (Соединенные Штаты).
Чертежи фирмы-изготовителя на трубки осредняющие напорные Annubar.
МРБ МП.860-2011 "Датчики расхода Annubar. Методика поверки".
Заключение
Трубки осредняющие напорные Annubar соответствуют требованиям документации фирмы "Rosemount DP Flow and Operations" (Соединенные Штаты) компании "Emerson Process Management" (Соединенные Штаты).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
