Счетчики воды крыльчатые СКВ-15/Х, СКВ-15/Г "ВIР-М"
| Номер в ГРСИ РФ: | РБ 03 07 0453 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | НПООО "Эрготех", г. Минск |
Счетчики воды крыльчатые СКВ-15/Х, СКВ-15/Г “BIP-M” (далее - счетчики), предназначены для измерения объема холодной питьевой воды по СанПиН 10-124 РБ и горячей воды при температуре воды от 0,1 °C до 30 °C для счетчика СКВ-15/Х и от 0,1 °C до 90 °C для СКВ-15/Г, протекающей по трубопроводу под давлением не более 1,0 МПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0453 16 |
| Наименование | Счетчики воды крыльчатые СКВ-15/Х, СКВ-15/Г "ВIР-М" |
| Год регистрации | 2016 |
| Номер сертификата | 10545 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | НПООО "Эрготех", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПООО "Эрготех"
Адрес: ул. Амураторская, 4, 220004, г. Минск
Контакты: +375 17 203 18 74 / +375 17 226 52 72 / jurgel@micromir.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по СТБ 8046-2015. |
Поверители
Скачать
|
Описание типа РБ 03 07 0453 16 [2016-10-27]
rb-03-07-0453-16_2016-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0453 16 [2011-03-10]
rb-03-07-0453-16_2011-03-10.pdf
|
Скачать |
Описание типа
Назначение
Счетчики воды крыльчатые СКВ-15/Х, СКВ-15/Г “BIP-M” (далее - счетчики), предназначены для измерения объема холодной питьевой воды по СанПиН 10-124 РБ и горячей воды при температуре воды от 0,1 °C до 30 °C для счетчика СКВ-15/Х и от 0,1 °C до 90 °C для СКВ-15/Г, протекающей по трубопроводу под давлением не более 1,0 МПа.
Область применения - объекты коммунально-бытовой сферы.
Описание
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Количество оборотов пропорционально объему воды, протекающей через счетчик.
Поток воды через входной патрубок и сетчатый фильтр поступают в измерительную полость, где установлена крыльчатка. Вращение крыльчатки через магнитную муфту передается на редуктор отсчетного механизма, которой преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Счетный механизм изолирован от проточной части счетчика с помощью латунной крышки и уплотнительного кольца и имеет возможность поворота своей оси для удобства снятия показаний.
Интегратор счетного механизма имеет восемь оцифрованных барабанчиков для указания объема воды. Первые пять барабанчиков слева (цифры черные) указывают объем протекающей воды в кубических метрах, последующие три барабанчика (цифры красные) указывают объем протекающей воды в десятых, сотых и тысячных долях кубического метра. Последний барабанчик имеет дополнительные деления для указания десятичных долей кубического метра (одно деление соответствует 0,0002 м3).
Счетчик имеет сигнальную звездочку, которая используется для проверки работоспособности счетчика или съема информации об объеме протекающей воды внешними оптоэлектронными устройствами.
Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.

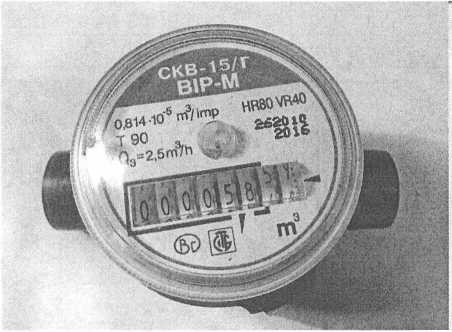

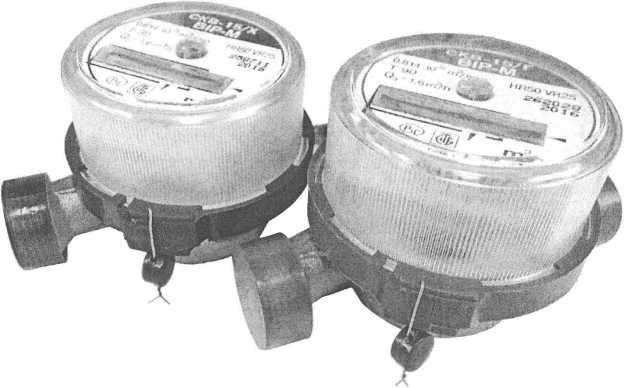

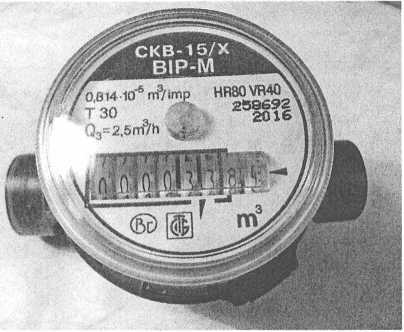

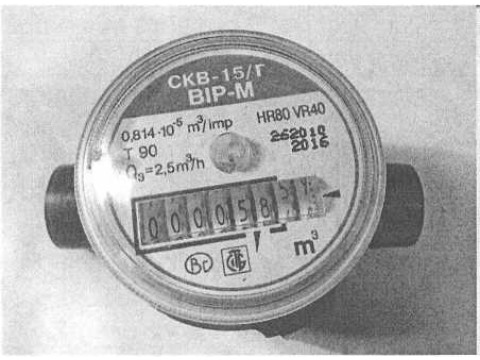

Внешний вид счетчиков приведен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа (рисунок А.1).
Рисунок 1. Внешний вид счетчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1
|
Характеристики |
Значения характеристик | |
|
1 |
2 | |
|
Номинальный диаметр DN, мм |
15 | |
|
Соотношение расходов Оз/ Qi (горизонтальное положение Н /вертикальное положение V) |
R80/R40 |
R50/R25 |
|
Значения расходов воды (Н/V), м3/ч: - минимальный, От - переходный, О2 -ПОСТОЯННЫЙ, Оз - максимальный, Q4 |
0,031/0,063 0,050/0,100 2,5 3,125 |
0,032/0,064 0,051/0,102 1,6 2,000 |
|
Пределы допускаемой относительной погрешности счетчиков, % |
±2 - в диапазоне расходов от О2 (включ.) до Q4 при температуре воды < 30 °C; ±3 - в диапазоне расходов от Q2 (включ.) до Q4 при температуре воды > 30 °C; ±5 - в диапазоне расходов Q-i до Q 2 (Q 2 не включ.) | |
Продолжение таблицы 1
|
1 |
2 |
|
Диапазон рабочих температур воды), °C (температурный класс): - СКВ-15/Х - СКВ-15/Г |
от 0,1 до 30 (ТЗО) от 0,1 до 90 (Т90) |
|
Максимально допускаемое рабочее давление, МПа (класс по давлению воды) |
1,0 (МАР10) |
|
Максимальная потеря давления в счетчике, кПа (класс потери давления) |
63 (Ар63) |
|
Классы чувствительности к возмущению потока (перед счетчиком/после счетчика) |
U0/D0 |
|
Емкость счетного механизма, м3 |
99999 |
|
Наименьшая цена деления счетного механизма, м3 |
0,0002 |
|
Диапазон температур окружающего воздуха, °C |
от 5 до 55 |
|
Масса без комплекта монтажных частей, кг, не более |
0,5 |
|
Степень защиты по ГОСТ 14254-96 |
IP 54 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
Знак Утверждения типа наносится на лицевую панель счетчика методом сет-кографии и на паспорт типографским способом.
Комплектность
Комплектность представлена в таблице 2.
Таблица 2.
|
Наименование |
Количество |
|
Счетчик воды крыльчатый СКВ-15/Х “BIP-M” (СКВ-15/Г “BIP-M”) |
1 шт. |
|
Паспорт |
1 экз. |
|
Гайка |
2* шт. |
|
Штуцер |
2* шт. |
|
Прокладка |
2* шт. |
|
Упаковка потребительская |
1* шт. |
|
* Количество определяется договором на поставку | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100520036.007-2001 “Счетчики воды крыльчатые СКВ-15/Х, СКВ-15/Г “BIP-M”. Технические условия”.
СТБ ISO 4064-1-2007 “Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования”.
СТБ ISO 4064-3-2007 “Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3. Методы и средства испытаний”.
СТБ 8046-2015 “Счетчики холодной питьевой воды и горячей воды. Методика поверки”.
Заключение
Счетчики воды крыльчатые СКВ-15/Х, СКВ-15/Г “BIP-M” соответствуют техническим условиям ТУ РБ 100520036.007-2001, СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007.
Межповерочный интервал - не более 48 месяцев (для счетчиков, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Адрес: 220053, г. Минск, Старовиленский тракт, 93
Тел. + 375 17 334 98 13
Аттестат аккредитации № BY/112 02.1.0.0025
Web-сайт: http://www.belgim.by
