Устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ (далее -устройства) предназначены для воспроизведения калиброванного зазора между поверхностью измерительного диска устройства и поверхностью вихретокового преобразователя.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 8045 21
Наименование	Устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ
Год регистрации	2021
Номер сертификата	14219
Дата регистрации	2021-07-02
Срок действия	2024-09-13
Получатель сертификата	ООО НПП «ТИК», г. Пермь, Российская Федерация (RU)

Производитель / Заявитель

ООО НПП «ТИК», г. Пермь

Адрес: 614067, г. Пермь, ул. Марии Загуменных, д.14а

Контакты: +7 (342) 213-55-01

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку проводить по документу: РТ-МП-5512-445-2019 «Устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ. Методика поверки», утвержденному в 2019 г.

Поверители

Скачать

Описание типа РБ 03 06 8045 21 [2021-10-04]

rb-03-06-8045-21_2021-10-04.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия основан на контролируемом изменении зазора между параллельно расположенными торцевой (рабочей) плоскостью катушки вихретокового преобразователя и плоскостью измерительного диска. Задав требуемую величину калиброванного зазора, снимают показания с выхода измерительной цепи вихретокового преобразователя. Определяют коэффициент преобразования вихретокового преобразователя.

Устройство состоит из отсчетного устройства (индикатор часового типа (ИЧ). цифровой индикатор (ИЦ) или головка измерительная цифровая ABSOLUTE серии 543) и механизма юстировочного. Отсчётное устройство служит для контроля величины выставляемого калиброванного зазора. Юстировочный механизм служит для параллельного перемещения измерительного диска относительно торцевой (рабочей) плоскости катушки вихретокового преобразователя. Юстировочный механизм включает в себя каретку с валом, на которую крепится измерительный диск, и стойку, в которой закрепляется вихретоковый преобразователь с помощью сменной втулки и винта фиксации.

Устройство может отличаться друг от друга разным комплектом втулок для установки вихретоковых преобразователей:

• устройство ТИК-ЮСТ комплектуется всеми втулками для вихретоковых преобразователей (DS-1, DS-2. DS-3): втулкой № 2 для установки вихретоковых преобразователей 0 8 мм. втулкой № 3 для установки вихретоковых преобразователей 0 10 мм (DS-I), втулкой № 4 для установки вихретоковых преобразователей 0 16 мм (DS-2). втулкой № 5 для установки вихретоковых преобразователей 0 24 мм (DS-3) и втулкой № 6 для установки вихретоковых преобразователей DS-1 с монтажным комплектом.

• устройство ТИК-ЮСТ 01 комплектуется только втулкой №1 для установки

вихретоковых преобразователей 0 10 мм (DS-1).

• устройство ТИК-ЮСТ 02 комплектуется только втулкой №4 для установки

вихретоковых преобразователей 0 16 мм (DS-2).

Общий вид устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ представлен на рисунке 1 -3.

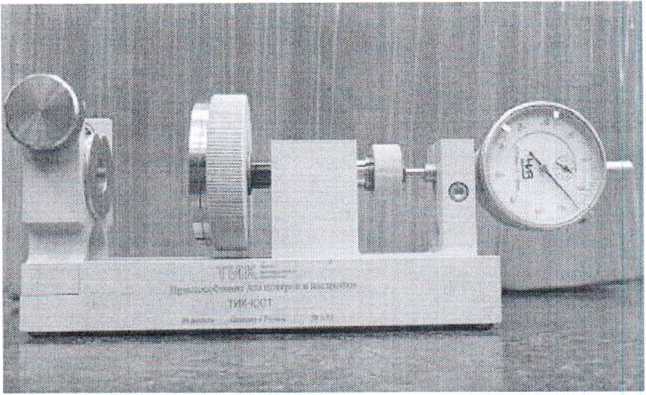

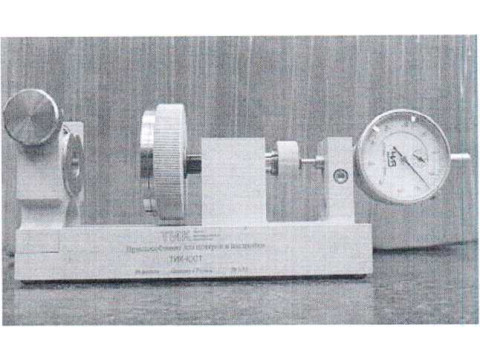

Рисунок I - Общий вид устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ с индикатором часового типа

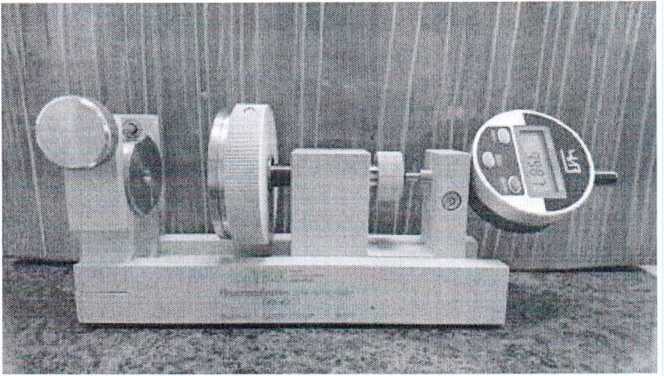

Рисунок 2 - Общий вид устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ с цифровым индикатором

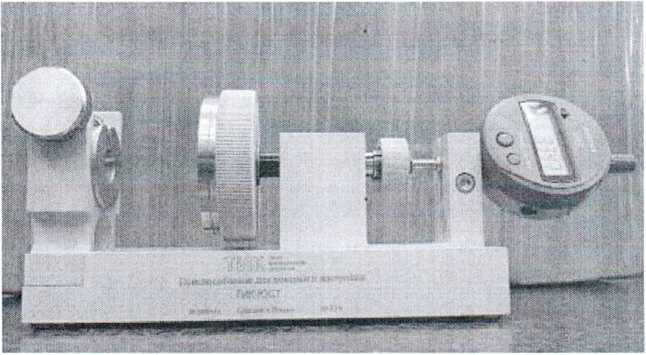

Рисунок 3- Общий вид устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ с головкой измерительной цифровой ABSOLUTE серии 543

Пломбирование устройств для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	Индикатор часового типа	Цифровой индикатор	Головка измерительная цифровая ABSOLUTE серии 543
Диапазон установки величины калиброванного зазора, мм	от 0 до 50
Диапазон измерений отсчетного устройства, мм	от 0 до 10	от 0 до 12,5	от 0 до 12,5
Цена деления, мм	0,01	0,001	0,001
Пределы допускаемой абсолютной погрешности установки величины калиброванного зазора, мм	±0,020	±0,015	±0,015
Отклонение от плоскостности рабочей поверхности измерительного диска, мм	0,005	0,005	0,005

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более (ЩхВхГ)	285x74x105
Масса устройства (без втулок и отсчетного устройства), кг, не более	1,5
Условия эксплуатации: - температура окружающей среды, °C относительная влажность, % атмосферное давление, кПа	от ±15 до +25 от 45 до 80 от 84 до 107
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на каретку устройства методом лазерной гравировки и (или) типографским способом на титульный лист паспорта устройства.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение			Количество
Устройство для поверки и настройки вихретоковых преобразователей	ТИК-ЮСТ	ТИК-ЮСТ01	ТИК-ЮСТ 02	1 шт.
Втулки бменные для установки вихретоковых преобразователей DS-1, DS-2, DS-3	см. таблицу 4			см. таблицу 4
Отсчетное устройство*	-			1 шт.
Ключ шестигранный	-			1 шт.
Паспорт	ИМБР.401129.020 ПС			1 экз.
Руководство по эксплуатации	ИМБР.401129.020 РЭ			1 экз.
Футляр упаковочный для индикатора (головки цифровой)	-			1 шт.
Методика поверки	РТ-МП-5512-445-2019			1 экз.
Примечание: доставляется в соответствии с заказом

Таблица 4 -Втулки сменные для установки вихретоковых преобразователей DS-1, DS-2. DS-3

Номера сменной втулки	ТИК-ЮСТ	ТИК-ЮСТ 01	ТИК-ЮСТ 02
Втулка № 1 для установки вихретоковых преобразователей 0 10 мм (DS-1)	-	1	-
Втулка № 2 для установки вихретоковых преобразователей 0 8 мм	1	-	-
Втулка № 3 для установки вихретоковых преобразователей 0 10 мм (DS-1)	1	-	-
Втулка № 4 для установки вихретоковых преобразователей 0 16 мм (DS-2)	1	-	1
Втулка № 5 для установки вихретоковых преобразователей 0 24 мм (DS-3)	1	-	-
Втулка № 6 для установки вихретоковых преобразователей DS-I с монтажным комплектом	1	-	-
*Втулка для установки вихретоковых преобразователей с нестандартной резьбой	1	-	-
Примечание: *Поставляется по требованию заказчика

Поверка

осуществляется по документу РТ-МП-5512-445-2019 «ГСИ. Устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 мая 2019 г.

Основные средства поверки:

- Линейка измерительная металлическая от 0 до 1000 мм (регистрационный номер в Федеральном информационном фонде № 20048-05) ПГ= ±0,2 мм;

- Плоская стеклянная пластина ПИ-60 2-го класса (регистрационный номер в Федеральном информационном фонде № 197-70);

- Линейка поверочная лекальная ЛД-320 0-го класса (регистрационный номер в Федеральном информационном фонде № 3461-73);

- Меры длины концевые плоскопараллельные 2-ой разряд по приказу Росстандарта №2840 от 29.12.2018

- Меры длины концевые плоскопараллельные 3-ий разряд по приказу Росстандарта №2840 от 29.12.2018

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
