Барьеры искрозащиты ЭнИ-БИС-Ех (Метран-630-Ex)

Назначение

Барьеры искрозащиты ЭнИ-БИС-Ех (Метран-630-Ех) (далее — барьеры) предназначены для преобразования аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления от датчиков, источников питания и других технических средств контроля и автоматики, расположенных во взрывоопасной зоне, в аналоговые сигналы силы постоянного то-ка. в сигналы реле, передачи этих сигналов во взрывобезопасную зону, а также для питания пассивных датчиков, расположенных во взрывоопасной зоне.

Описание

Принцип действия барьеров состоит в измерительном преобразовании аналоговых сигналов датчиков или других измерительных устройств, расположенных во взрывоопасной зоне, в аналоговый сигнал силы постоянного тока во взрывобезопасную зону. В качестве разделительного элемента между искробезопасными и искроопасными цепями служит встроенный блок искрозащиты, состоящий из шунтирующих стабилитронов, последовательно включенных резисторов и предохранителей, имеющий гальваническую связь с цепью заземления. Для повышения надежности барьеров цепочка шунтирующих стабилитронов продублирована (троирована — для ЭнИ-БИС-300-Ех). Стабилитроны, диоды и резисторы служат для ограничения напряжения и тока на искробезопасном входе до безопасных уровней в аварийных ситуациях. Диоднорезистивные или резистивные цепи с плавкими предохранителями служат для отключения искробезопасной цепи при возникновении аварийных напряжений на искроопасном выходе. Резистор в этих цепях обеспечивает ограничение величины тока, протекающего через предохранитель. при случайном попадании на барьер напряжения величиной до 250 В. Этим исключается дуговой эффект в слаботочном плавком предохранителе.

В зависимости от назначения и принципа действия барьеры выпускаются в следующих сериях: ЭнИ-БИС-2хх-Ех, ЭнИ-БИС-Зхх-Ех.

Барьеры серии ЭнИ-БИС-2хх-Ех являются активными. Барьеры серии ЭнИ-БИС-Зхх-Ех являются активными и имеют гальваническую развязку между входом, выходом и источником питания.

В зависимости от технических и метрологических характеристик барьеры могут иметь различные конструктивные исполнения и комплектность. Обозначение исполнения барьеров в зависимости от заказа приведено в виде буквенно-цифрового кода в эксплуатационном паспорте. Буквенно-цифровой код может в себя включать следующую информацию: наименование серии с индивидуальным номером, обозначение искробезопасного оборудования (Ех), тип передаваемого сигнала, количество каналов, тип входного/выходного сигнала, наличие дополнительной технологической наработки, наличие поверки. Например, барьер искрозащиты с гальванической развязкой серии 300 исполнения 301, с аналоговым входным сигналом, одноканальный, с выходным сигналом 0-20 мА, технологической наработкой 360 ч имеет следующее обозначение: ЭнИ-БИС-301 -Ex-AI-1 к-020-360.

Защита барьера от несанкционированного вскрытия обеспечивается нанесением пломбы / гарантийной этикетки (одной или нескольких в зависимости от конструктивного исполнения) на корпус барьера. Пломба (гарантийная этикетка) представляет собой саморазрушающуюся наклейку, которая наносится в месте соприкосновения основания и крышки корпуса барьера.

Внешний вид барьеров представлен на рисунках I — 2.

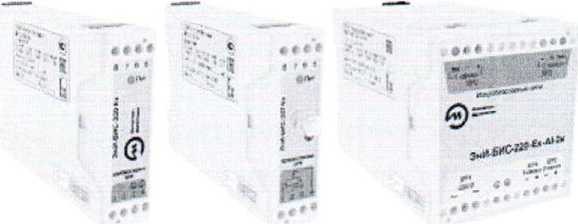

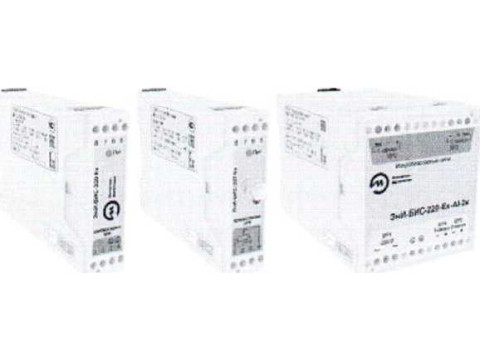

Рисунок 1 — Внешний вид барьеров серии ЭнИ-БИС-2хх-Ех

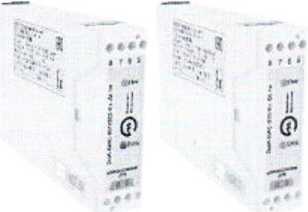

Рисунок 2 — Внешний вид барьеров серии ЭнИ-БИС-Зхх-Ех

Барьеры могут применяться в различных отраслях промышленности в системах автоматического контроля, регулирования и управления технологическими процессами, связанными с получением, переработкой, использованием и хранением взрывоопасных и пожароопасных веществ.

Барьеры выполнены в соответствии с требованиями, предъявляемыми к взрывозащищенному электрооборудованию подгруппы ПС, ПВ и поэтому их область применения охватывает все производства и технологические процессы (с зонами или помещениями), в которых имеются или могут образовываться различные взрывоопасные смеси газов, пары нефтепродуктов.

Программное обеспечение отсутствует.

Технические характеристики

Метрологические характеристики барьеров приведены в таблице 1.

Технические характеристики барьеров приведены в таблице 2.

Таблица 1 — Метрологические характеристики барьеров

"аблица 2 — Основные технические характеристики

Знак утверждения типа

наносится на боковую или лицевую (в зависимости от конструктивного исполнения) сторону барьера способом, обеспечивающим долговечность маркировки, и/или на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 — Комплектность барьеров ЭнИ-БИС-2хх-Ех

Таблица 4 — Комплектность барьеров ЭнИ-БИС-Зхх-Ех

Поверка

осуществляется по документу ЭИ.85.00.000МИ «Барьеры искрозащиты ЭнИ-БИС-Ех

(Метран-630-Ех). Методика поверки», утвержденному ФГУП «ВНИИМС» 25.11.2019

Основные средства поверки:

калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), регистрационный номер в Федеральном информационном фонде 52489-13;

мультиметр цифровой прецизионный Fluke 8508Л. регистрационный номер в Федеральном информационном фонде 25984-14;

мера электрического сопротивления Р331;

магазин сопротивления измерительный МСР-60М, регистрационный номер в Федеральном информационном фонде 2751-71.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта на барьер или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 52931-2008«Приборы контроля и регулирования технологических процессов. Общие технические условия».

ГОСТ 31610.0-2014 (1ЕС 60079-0:2011) «Взрывоопасные среды. Часть 0.Оборудование. Общие требования».

ТУ 4218-007-51465965-2004 «Барьеры искрозащиты ЭнИ-БИС-Ех (Метран-630-Ех). Технические условия».
