Установки топливораздаточные «Kamka»

Назначение

Установки топливораздаточные «Катка» (в дальнейшем - УТ) предназначены для измерений объёма и массы светлых нефтепродуктов: бензин, керосин, дизельное и другое топливо (далее - топливо), с вязкостью от 0.55 до 40 мм2/с (от 0.55 до 40 сСт) при его выдаче с учётом требований учётно-расчётных операций.

Описание

УТ представляют собой единую самонесущую конструкцию и состоят из: корпуса, топливораздаточного оборудования основного и дополнительного, блока индикации и управления.

Основное топливораздаточное оборудование: измеритель объёма или двухпоршневой измеритель объёма, либо массовый расходомер кориолисового типа, генератор импульсов, датчик индукционных оборотов, клапан соленоидный или клапан электромагнитный соленоидный, рукав раздаточный.

Принцип действия УТ основан на прямом методе измерений - непосредственной оценки объёма топлива измерителем объёма или массы топлива массовым расходомером.

В составе УТ может устанавливаться электронасос.

Дополнительное топливораздаточное оборудование:

- система отбора паров;

- температурные модули;

- системы подогрева.

Блок индикации и управления выполнен в виде контроллера «Benza».

Отсчетное устройство УТ отображает информацию об объёме или массе выданной дозы.

Количество одновременно заправляемых транспортных средств - от 1 до 2.

УТ изготовлены из коррозионно-устойчивых материалов и материалов, имеющих покрытие, защищающее от коррозии. Детали УТ, соприкасающиеся с измеряемой средой, изготовлены из материалов, не снижающих качество измеряемой среды, стойких к её воздействию в пределах рабочего диапазона температур.

Фотографии общего вида УТ представлены на рисунках 1-6.

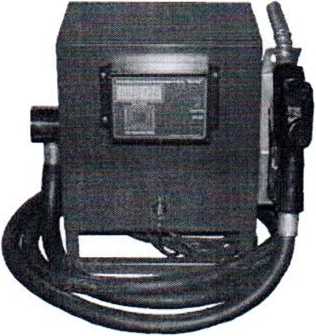

Рисунок 2 - УТ «Катка» 5111

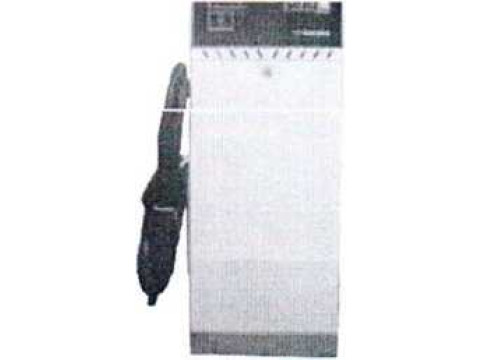

Рисунок I - УТ «Катка» 4110

Рисунок 3 - УТ «Катка» 6100-21

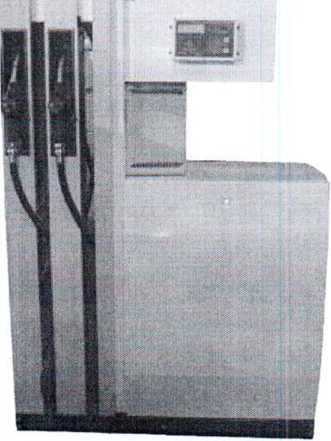

Рисунок 4 - УТ «Катка» 6100-22 ИР? *' - h

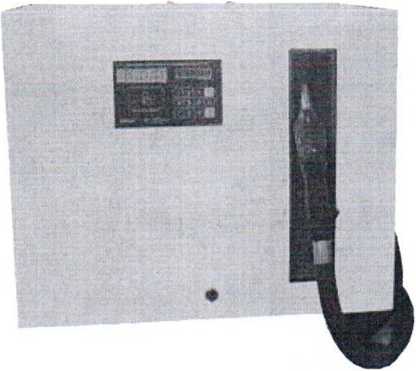

Рисунок 5 - УТ «Катка» 7111

Рисунок 6 - УТ «Катка» 8211

Порядок обозначения Установки топливораздаточные «Катка» в документации и при заказе УТ Катка X1X2X3 Хд - Х5Х6 / Х7. где:

Xi Цифра, характеризующая конструктивное исполнение корпуса (1-9)

Хг Цифра, характеризующая количество выдаваемых видов топлива (1-8)

Х3 Цифра, характеризующая комплект оборудования, примененный в гидравлической системе установки

0 - отсутствует насосный моноблок/электродвигатель

1 - с насосным блоком/электродвигателем, 380 В

2 - с насосным блоком/электродвигателем, 220 В

3 - с насосным блоком/электродвигателем, 24 В

4 - с насосным блоком/электродвигателем, 12 В

Хд Цифра, характеризующая количество одновременно обслуживаемых сторон

0 - установка с односторонней индикацией без системы отбора паров

1 - установка с односторонней индикацией с системой отбора паров

2 - установка с двухсторонней индикацией без системы отбора паров

3 - установка с двухсторонней индикацией с системой отбора паров

4 - установка с двойной односторонней индикацией без системы отбора паров

5 - установка с двойной односторонней индикацией с системой отбора паров

Х$ Цифра, характеризующая модификацию контроллера (0-9)

0 - контроллер отсутствует

1 -BS-01

2 - BS-02

Х(, Цифра, характеризующая номинальный расход топлива

1 - до 50 л/мин (кг/мин)

2 - свыше 80 до 130 л/мин (кг/мин)

3 - свыше 130 л/мин (кг/мин)

Х7 Дополнительное обозначение - состав электронного оборудования, обогрев

Пломбирование от несанкционированного доступа осуществляется с помощью свинцовых пломб, устанавливаемых на внутренние части УТ так. как показано на рисунках 7 и 8 (для модификаций измеряющих объём топлива).

Рисунок 7

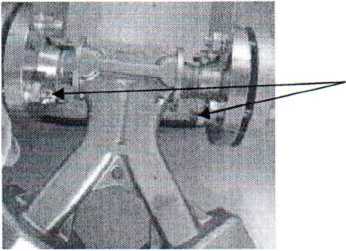

Пломбировка генератора импульсов

Рисунок 8

Пломбировка измерителя объема

Пломбирование от несанкционированного доступа осуществляется с помощью свинцовых пломб, устанавливаемых на внутренние части УТ так, как показано на рисунке 9 (для модификаций имеющих массовый расходомер).

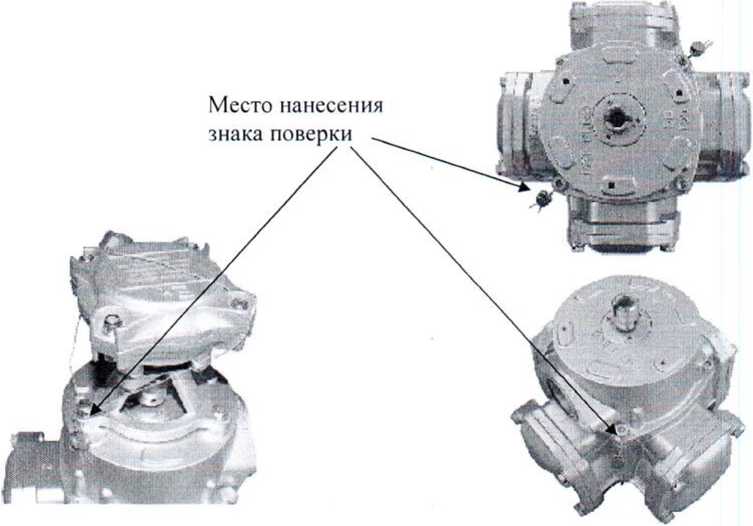

Место нанесения знака поверки

Рисунок 9 - Пломбировка генератора импульсов

Программное обеспечение

Программное обеспечение (далее - ПО) УТ состоит из встроенного ПО и внешнего ПО.

Встроенное ПО обеспечивает функционирование УТ в соответствии с заданным алгоритмом, а также обработку и выдачу измерительной информации. Часть встроенного ПО является метрологически значимым.

Внешнее ПО (программы «Умная АЗС» или «Benza - Автоматическая АЗС») служит для настройки и обслуживания УТ. Данное ПО не содержит метрологически значимых данных.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица I - Идентификационные данные метрологически значимого встроенного ПО

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Продолжение таблицы 3

Знак утверждения тина

наносится на маркировочную планку УТ сбоку и в левом верхнем углу титульного листа паспорта типографским способом.

Комплектность

Комплект поставки приведён в таблице 4.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по:

- документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки» для модификаций УТ измеряющих объём топлива;

- документу МП 459-2019 «ГСИ. Установки топливораздаточные «Катка». Методика поверки», утверждённому ФБУ «Пензенский ЦСМ» 15 июля 2019. для модификаций УТ измеряющих массу топлива.

Основные средства поверки:

- рабочие эталоны единицы объёма жидкости 2-го разряда (мерники металлические), вместимостью 10. 50. 100 дм3 с основной относительной погрешностью не более ±0,08 %;

- весы электронные TB-S-200.2 (регистрационный номер 48166-13 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых УТ с требуемой точностью.

Знак поверки наносится на внутренние части УТ в виде свинцовых пломб как показано на рисунках 7-9.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

Технический регламент Таможенного союза ТР ТС 012/201 I «О безопасности оборудования для работы во взрывоопасных средах».

Технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Приказ Минэнерго № 179 от 15.03.2016 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учёте используемых энергетических ресурсов, и обязательных метрологических требованиях к ним, в том числе показателей точности измерений (только в части модификаций УТ. измеряющих объём топлива)».

Приказ Минпромторга № 2321 от 18.07.2017 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требованиях к ним, в том числе показателей точности измерений».

Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

ТУ 26.51.52-036-24016000-2018«Установки топливораздаточные «Катка».Технические условия».
