Анализаторы рентгенофлуоресцентные "РЕАН" (моделей 01.К, 02.К, 03.К, 01.Н, 02.Н, 03.Н)

Назначение

Анализаторы рентгенофлуоресцентные энергодисперсионные «РЕАН» (модели 01.К, 02.К. ОЗ.К. 01.Н. 02.11, ОЗ.Н) (далее - анализаторы) предназначены для измерения содержания элементов. входящих в состав различных веществ и материалов в соответствии с аттестованными и стандартизованными методами (методиками).

Описание

Принцип действия анализаторов основан на энергодисперсионном рентгенофлуоресцентном методе. Возбужденное в образце вторичное (в том числе характеристическое) излучение регистрируется энергодисперсионным каналом, построенном на полупроводниковом детекторе, охлаждаемом холодильником на эффекте Пельтье. Сигнал с детектора обрабатывается многоканальным амплитудным анализатором. Отдельно установлен специальный канал для регистрации некогерентного излучения. В качестве источника рентгеновского излучения в анализаторе используется рентгеновская трубка, материал анода - родий или молибден, как опция.

Конструкция анализатора предусматривает его использование в лабораторных условиях для анализа подготовленных порошковых проб и неподготовленных образцов, которые можно поместить в кюветы, а также жидких образцов. Для жидких образцов используются специальные кюветы. Для анализа кюветы устанавливаются в камеру образцов. Предусмотрена также возможность исследования образцов произвольного размера и формы, весом до 30 кг при условии использования защитного экрана.

Способы загрузки проб в камеру - ручной или автоматический.

Диаметр облучаемого пятна на пробе - 8 мм.

Для анализа насыпных образцов могут использоваться кюветы различных диаметров -42 мм - одноместная. 20 мм - двуместная, 16 мм - трехместная и 10 мм - шестиместная.

Автоматический сменщик и камера образцов могут сниматься. На их место устанавливается защитный экран, тогда становится возможным поместить на верхней панели анализатора образец для исследования. Имеется цифровая видеокамера с подсветкой, которая позволяет видеть на экране компьютера область, в которой производится измерение.

Механизм вращения проб позволяет измерять одноместные кюветы с вращением и устанавливать в зону измерения пробы в многоместных кюветах.

Смена образцов может производиться:

• Трехкоординатным манипулятором;

• Манипулятором «карусельного» типа;

• Оператором, вручную.

Измерительная камера может перемещаться относительно зоны анализа, что дает возможность производить анализ в одноместных кюветах разного диаметра.

Образцы могут анализироваться в атмосфере:

• Воздух;

• Форвакуум (Р<0.001 атм.);

• Гелий.

Конструктивно анализатор выполнен в виде настольного прибора, состоящего из:

• базового блока, включающего корпус, измерительную камеру с блоком смены фильтров и ВЭБ камерой, блок пневмоклапанов, интерфейсный расширитель USB;

• блока возбуждения (установлен в базовом блоке), включающего блок электроники высоковольтного источника питания рентгеновской трубки и блок трубки;

• блока детектирования (установлен в базовом блоке);

• блока электроники анализатора (установлен в базовом блоке), включающего блоки питания, управляющий контроллер, плату коммутации;

• автоматического сменщика образцов (устанавливается на верхнюю панель базового блока);

• защитного экрана, устанавливаемого на базовый блок вместо автоматического сменщика образцов, при снятой измерительной камере;

• отдельно установленных - вакуумной станции, газового гелиевого поста, компьютера, принтера.

Управление процессом измерения осуществляется от внутреннего процессора и ПК с помощью специального программного комплекса.

Анализаторы отличаются друг от друга сменщиками образцов, перечисленными в таблице 1.

Таблица 1

Внешний вид анализаторов приведен на рис.1

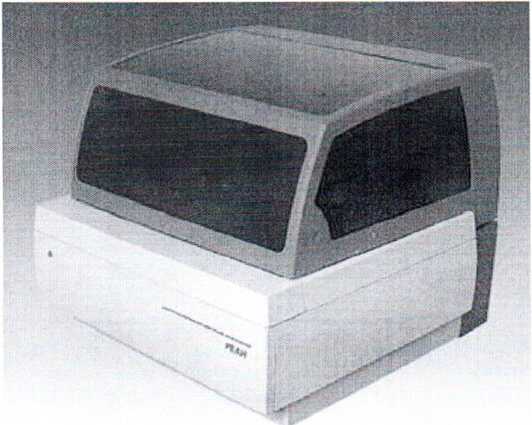

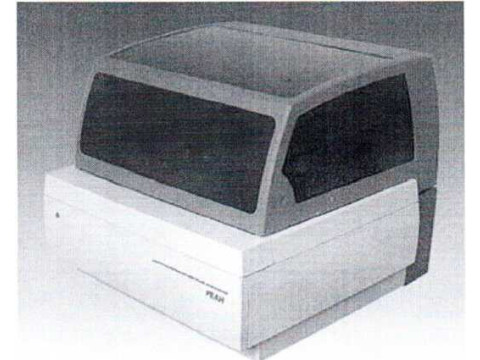

Рис.1 Внешний вид анализаторов «РЕАН»

Программное обеспечение

Анализаторы оснащены автономным ПО ЕхАСТ, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные. Идентификационные данные (признаки) указаны в таблице 2.

Таблица 2

К метрологически значимой части ПО ExAct относится компонент ExAct_proc.dll. Метрологически значимая часть программы выполняет следующие функции: управление прибором. считывание, хранение, обработку результатов измерений, редактирование и хранение базы методов измерения и стандартных образцов, определение и хранение калибровочных коэффициентов энергетической шкалы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Характеристики анализатора приведены в таблице 3.

Таблица 3

Продолжение таблицы 3

* По ГСО 7247-96. Число измерений п=5, время накопления 100 с.

**Для анализаторов, в которых эти режимы измерений используются.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на заднюю стенку корпуса анализатора в виде наклейки.

Комплектность

Таблица 4

Продолжение таблицы 4

По согласованию с Заказчиком комплектация может быть изменена.

Комплект поставки анализатора, а также конкретный тип и комплектность ПК определяются контрактом (договором) на поставку.

Поверка

осуществляется по документу МП-242-0779-2009 «Анализаторы рентгенофлуоресцентные энергодисперсионные «РЕАН» (модели 01.К. 02.К. 03.К. 01.И. 02.Н. 03.Н). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.10.2009.

Основные средства поверки: Стандартный образец состава сплавов медно-цинковых

ГСО 7247-96, индекс СО 2152 или аналогичный по составу и содержанию Ni. Си и Zn.

Сведения о методах измерений

приведены в документе «Анализаторы рентгенофлуоресцентные энергодисперсионные «РЕАН». Руководство по эксплуатации».

Нормативные документы

технические условия ТУ 4276-004-01360812-2007.
