Комплексы измерительные значений текущего времени с фото-видеофиксацией "ПаркРайт"
| Номер в ГРСИ РФ: | РБ 03 06 5642 15 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО "Технологии Распознавания", г. Москва |
|
Описание типа РБ 03 06 5642 15 [2015-07-31]
rb-03-06-5642-15_2015-07-31.pdf
|
Скачать |
Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт» (далее - комплексы) предназначены для измерений значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5642 15 |
| Наименование | Комплексы измерительные значений текущего времени с фото-видеофиксацией "ПаркРайт" |
| Год регистрации | 2015 |
| Номер сертификата | 9634 |
| Дата регистрации | 2015-02-26 |
| Срок действия | 2018-11-28 |
| Получатель сертификата | ООО "Технологии Распознавания", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Технологии Распознавания"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РСАВ.402100.012 МП (2013 г.). |
Поверители
Скачать
|
Описание типа РБ 03 06 5642 15 [2015-07-31]
rb-03-06-5642-15_2015-07-31.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт» (далее - комплексы) предназначены для измерений значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.
Описание
Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени в сохраняемые фотовидеокадры получаемые комплексом.
Функционально комплекс состоит из компьютерного блока со встроенным приемником навигационных сигналов глобальных навигационных спутниковых систем, видеоблока, спутниковой антенны и блока питания.
Видеоблок обеспечивает получение видеоинформации и имеет инфракрасный прожектор. компьютерный блок обеспечивает обработку сигналов глобальных навигационных спутниковых систем полученных от спутниковой антенны, расчет координат комплекса, формирование видео изображения со служебными отметками (датой, временем и другими данными). Все измерения проводятся в автоматическом режиме. Результаты измерений, служебная и видеоинформация может передаваться на внешние накопители, в том числе по беспроводным каналам связи.
Комплексы изготавливаются в трех модификациях: PR.01, PR.O2, PR03. Модификации имеют идентичные метрологические характеристики и отличаются только конструктивным исполнением.
В исполнении PRO 1 комплекс изготавливается в виде моноблока.
В исполнении PR02 компьютерный блок встроен в приборную панель автомобиля, видеоблок выполнен отдельно и соединен с компьютерным блоком кабелями.
В исполнении PR03 компьютерный блок и видеоблок выполнены отдельно и соединены кабелями.
Внешний вид различных исполнений комплекса приведен на рисунках 1 - 3

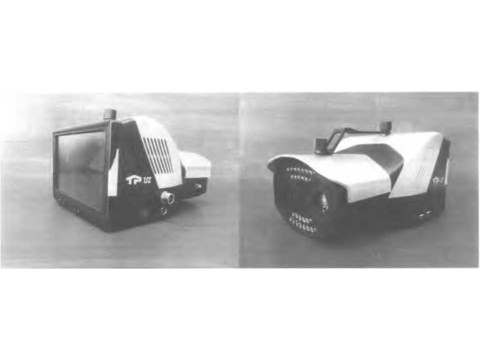

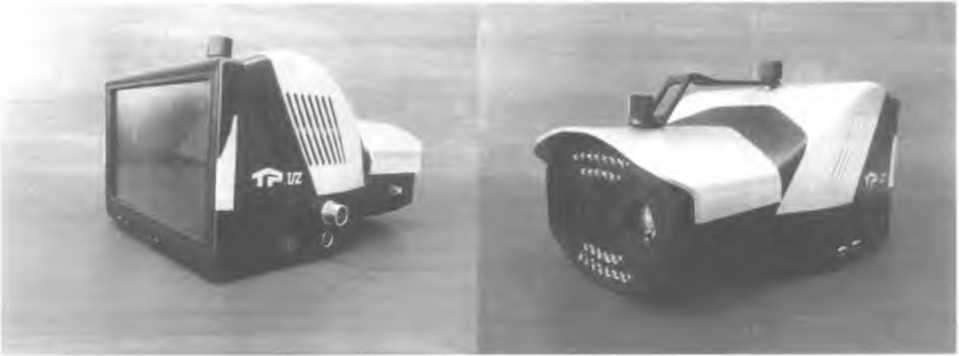

Рисунок 1 - Внешний вид комплекса в исполнении PRO 1

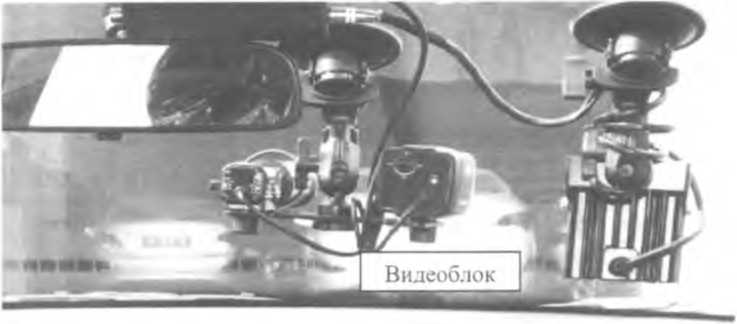

Рисунок 2 - Внешний вид комплекса в исполнении PR02

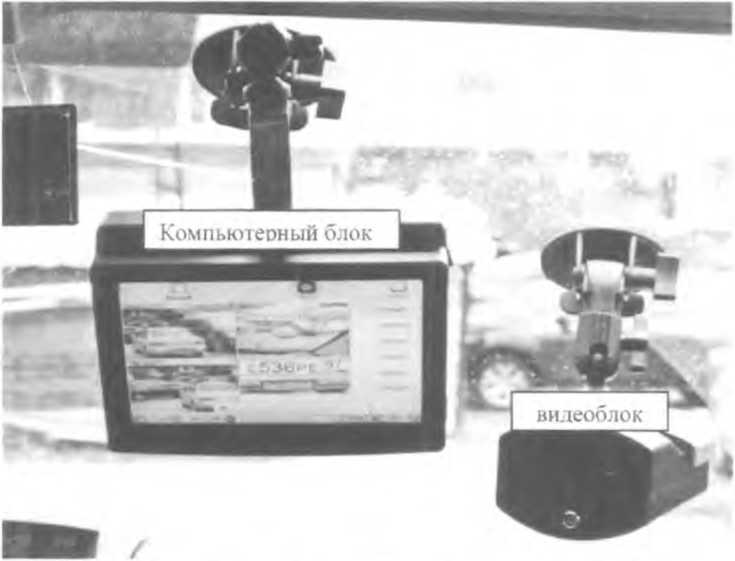

Рисунок 3 - Внешний вид комплекса в исполнении PR03
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.
Идентификационные данные метрологически значимой части ПО комплексов при
ведены в таблице 1
Таблица I
|
Наименование ПО |
Пдентифика-ционое наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора 1IO |
|
Модуль измерений времени и координат |
mtc.dll |
v 1.5 не ниже |
- |
Защита программного обеспечения от изменения метрологически значимой его части реализована путем проверки контрольной суммы прошивки комплекса при старте.
Зашита записанных результатов измерений, видеоданных и служебной информации от преднамеренных и случайных изменений реализована использованием пароля и специального формата данных, не дающего возможности несанкционированного изменения.
Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «С».
Технические характеристики
Метрологические и технические характеристики комплексов приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение |
|
Пределы допускаемой абсолютной погрешности привязки текущего времени измерителя к шкале времени UTC(SU), с |
±2 |
|
Границы допускаемой погрешности (по уровню вероятности 0,95) определения координат, при значениях геометрического фактора не более 4, м |
± 7 |
|
Напряжение питания комплекса от сети постоянного тока. В |
от 11 до 15 |
|
Потребляемая мощность. Вт, не более - в светлое время суток - в темное время суток (с ИК-прожектором) |
100 110 |
|
Время работы, ч. не менее: от штатного аккумулятора бортовой сети автомобиля (60 А-ч) при выключенном двигателе автомобиля от внешнего аккумулятора (115 А-ч) от встроенного в компьютерный блок аккумулятора |
2 8 0,25 |
|
Габаритные размеры, мм, не более - модель PRO 1 - модель PR02 - модель PR03 |
250x200x200 400x250x100 300x250x200 |
|
Масса комплекса (без аккумуляторной батареи), кг, не более |
5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C |
от 5 до 40 |
Знак утверждения типа
Наносится на титульный лит форму.тяра и руководства но эксплуатации типографским способом и на корпус компьютерного блока комплекса в виде наклейки.
Комплектность
Комплект поставки комплекса приведен в таблице 3.
Таблица 3
|
Наименование |
Кол., шт |
Примечание |
|
Компьютерный блок |
1 | |
|
Видеоблок |
от 1 до 4 |
(по заказу) |
|
Блок питания |
1 | |
|
Спутниковая антенна |
1 | |
|
Комплект кабелей |
1 | |
|
Руководство по эксплуатации |
I | |
|
Формуляр |
1 | |
|
Методика поверки |
1 |
Поверка
осуществляется по документу РСАВ.402100.012 МП «Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт». Методика поверки», утвержденному руководителем ФГУП «ВПИИФТРИ» в ноябре 2013 г.
Основное поверочное оборудование:
- модуль коррекции времени МКВ-021Д (Per. № 44097-10), пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU) ±1-10'3с;
- имитатор сигналов СН-3803М (per. № 54309-13), граница допускаемых значений среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м.
Сведения о методах измерений
Приведены в руководстве по эксплуатации РСАВ.402100.012 РЭ.
Нормативные документы
1 ГОС!' 8.129-99 ГСП. Государственная поверочная схема для средств измерения времени и частоты.
2 ГОСТ Р 52456-2005 Глобальная навигационная спутниковая система и глобальная система позиционирования. Приемник индивидуальный для автомобильного транспорта. Технические требования.
3 Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт». Технические условия 4278-012-95195549-2013 ТУ.
Рекомендации к применению
Осуществление мероприятий государственного контроля (надзора), в том числе для автоматического выявления нарушений правил парковки и видеофиксации других событий, требующих привязки к точному времени.
