Комплексы измерительные значений текущего времени с фотофиксацией "ПаркНет"

Назначение

Комплексы измерительные значений текущего времени с фотофиксапией «ПаркНет» (далее - комплексы) предназначены для измерений значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.

Описание

Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации L'TC(SU), и записи текущего момента времени в сохраняемые фотоматериалы, формируемые комплексом.

Функционально комплекс состоит из компьютерного блока, выполненного в виде планшетного компьютера с сенсорным экраном, со встроенным приемником навигационных сигналов глобальных навигационных спутниковых систем, со встроенной спутниковой антенной, дополнительного внешнего источника питания.

Компьютерный блок обеспечивает формирование фотокадров с помощью встроенной фотокамеры, имеет встроенный осветитель для работы в темное время суток, обеспечивает обработку сигналов глобальных навигационных спутниковых систем полученных от спутниковой антенны, расчет координат комплекса, формирование фотоматериалов со служебными отметками (датой, временем и другими данными). Все измерения проводятся в автоматическом режиме. Результаты измерений, служебная и фотоинформация могут передаваться на внешние накопители, в том числе по беспроводным каналам связи.

Комплексы изготавливаются в двух модификациях: PN01, PN02. Модификации имеют идентичные метрологические характеристики и отличаются только конструктивным исполнением.

В исполнении PN01 комплекс изготавливается в виде моноблока.

В исполнении PN02 навигационный модуль с антенной выполнен в виде отдельного блока для улучшения качества приема, и соединен с компьютерным блоком по беспроводному интерфейсу Bluetooth и запитывается от внешнего источника питания.

Внешний вид различных исполнений комплекса приведен на рисунках 1 - 2.

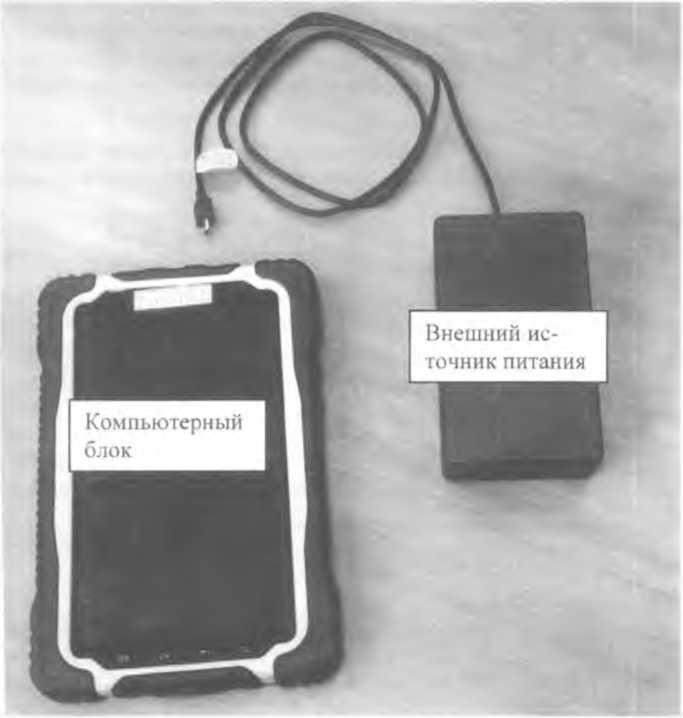

Рисунок I - Внешний вид комплекса в исполнении PN01

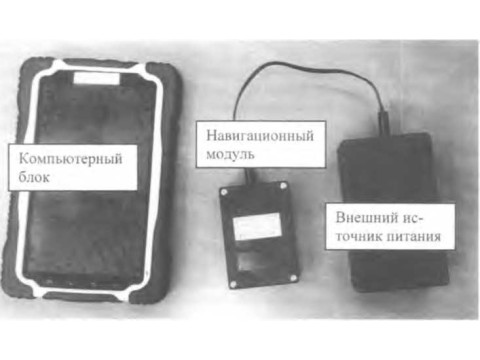

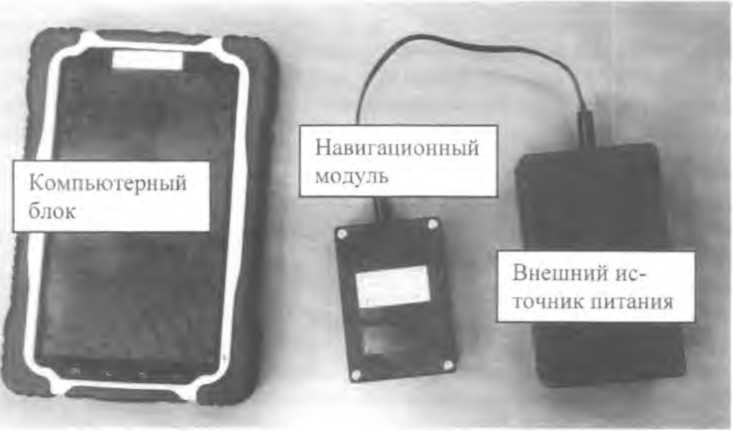

Рисунок 2 - Внешний вид комплекса в исполнении PN02

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.

Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1

Защита программного обеспечения от изменения метрологически значимой его части реализована путем проверки контрольной суммы прошивки комплекса при старте.

Защита записанных результатов измерений, фотоданных и служебной информации от преднамеренных и случайных изменений реализована использованием авторизации пользователей (через пароль или персональную карту доступа) и специального формата данных, не дающего возможности несанкционированного изменения.

Уровень зашиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «С».

Технические характеристики

Метрологические и технические характеристики комплексов приведены в таблице 2.

Таблица 2

Знак утверждения типа

Наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на корпус компьютерного блока комплекса в виде наклейки.

Комплектность

Комплект поставки комплекса приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу РСАВ.402100.011 МП «Комплексы измерительные значений текущего времени с фотофиксацией «ПаркНет». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.11.2013 г.

Основное поверочное оборудование:

- модуль коррекции времени МКВ-02Ц (Per. № 44097-10), пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой L'TC(SU) ± 1-Ю’3 с;

- имитатор сигналов СН-3803М (per. № 54309-13), граница допускаемых значений среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м.

Сведения о методах измерений

Приведены в руководстве по эксплуатации РСАВ.402100.011 РЭ.

Нормативные документы

1 ГОСТ 8.129-99 ГСП Государственная поверочная схема для средств измерения времени и частоты.

2 ГОСТ Р 52456-2005 Глобальная навигационная спутниковая система и глобальная система позиционирования. Приемник индивидуальный для автомобильного транспорта. Технические требования

3 Комплексы измерительные значений текущего времени с фотофиксацией «ПаркНет». Технические условия 4278-011-95195549-2013 ТУ.

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора), в том числе для автоматического выявления нарушений правил парковки и видеофиксации других событий, требующих привязки к точному времени.
