Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04
| Номер в ГРСИ РФ: | РБ 03 04 7826 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО "ЭлМетро Групп", г. Челябинск |
|
Описание типа РБ 03 04 7826 20 [2021-01-25]
rb-03-04-7826-20_2021-01-25.pdf
|
Скачать |
Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Наскаль-04 (далее — преобразователи) предназначены для измерений и преобразований избыточного давления, давления-разрежения, абсолютного давления жидкостей и газов в цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 7826 20 |
| Наименование | Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04 |
| Год регистрации | 2020 |
| Номер сертификата | 13880 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2024-12-25 |
| Получатель сертификата | ООО "ЭлМетро Групп", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭлМетро Групп"
Адрес: ул. Неглинная, д.21, пом. 106, г. Челябинск, 454106
Контакты: тел.: +7 (351) 793-80-28, факс: +7 (351) 793-56-47, info@elmetro.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по АМПД.406222.160 МП (2019 г.). |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМ (аттестат аккредитации - RA.RU.311503, шифр поверительного клейма - ГА)(НТК №12-20). |
Поверители
Скачать
|
Описание типа РБ 03 04 7826 20 [2021-01-25]
rb-03-04-7826-20_2021-01-25.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Наскаль-04 (далее — преобразователи) предназначены для измерений и преобразований избыточного давления, давления-разрежения, абсолютного давления жидкостей и газов в цифровой выходной сигнал.
Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04 соответствуют уровню рабочего эталона 2-го, 3-го разряда согласно ГОСТ Р 8.840-2013, уровню рабочего эталона 1-го, 2-го, 3-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом № 1339 от 29.06.2018 г. т ГОСТ Р 8.802-2012, уровню рабочего эталона 2-го разряда согласно ГОСТ 8.187-76.
Описание
Принцип действия преобразователей основан на использовании зависимости между из меряемым давлением и упругой деформацией мембраны чувствительного элемента. Измеряв мое давление воздействует на чувствительный элемент преобразователя, что приводит к появ лению на его выходе электрического сигнала. Электронный модуль преобразователя усиливав' электрический сигнал и преобразует его с учетом температуры чувствительного элемента i значение измеряемой величины, доступной в виде цифрового выходного сигнала.
Преобразователи состоят из чувствительного элемента и электронного модуля, разме щенных в металлическом корпусе.
Преобразователи имеют открытый протокол связи по цифровому выходу. Для электро питания преобразователей и считывания величины измеренного давления с цифрового выход; преобразователя применяются:
- калибраторы многофункциональные ЭЛМЕТРО-Паскаль-ОЗ, Паскаль-03 (регистраци онный номер в федеральном информационном фонде 73828-19), другие аналогичные приборы имеющие совместимый цифровой интерфейс;
- персональный компьютер, оснащенный USB-портом - совместно с адаптером USB i программным обеспечением (далее - ПО) «АРМ-Паскаль» или другим ПО, обеспечивающие взаимодействие с преобразователями.
Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-ОЗ, Паскаль-03 не вносят до полнительную погрешность при отображении измеренного значения давления.
По конструкции преобразователи имеют исполнения, отличающиеся размером корпусг количеством входов подключения давления и количеством интерфейсов.

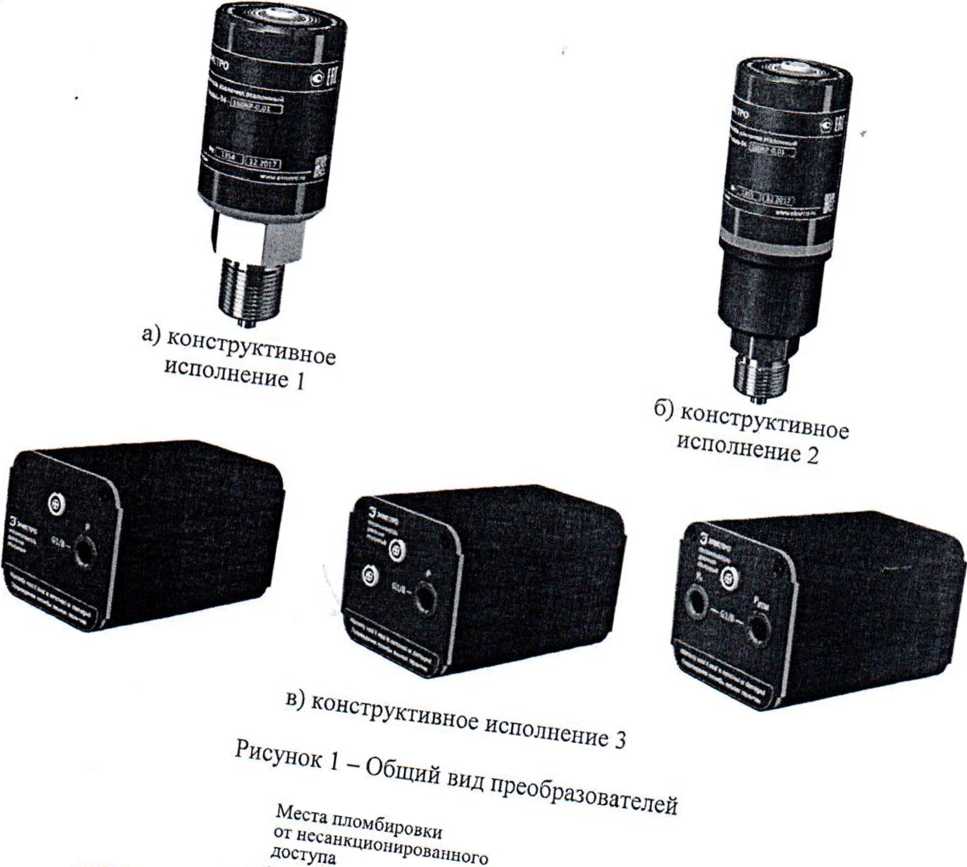

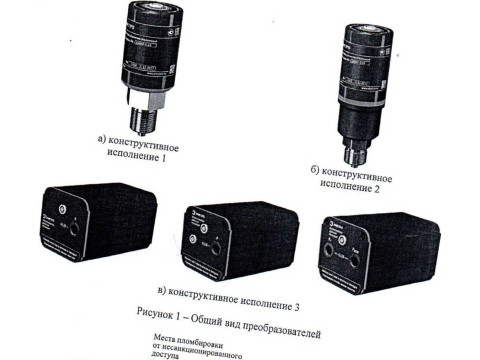

Общий вид преобразователей представлен на рисунке 1. Схема пломбировки преобразо вателей от несанкционированного доступа представлена на рисунке 2. Пломбировка осуществ ляется предприятием-изготовителем.
Структура условного обозначения преобразователей:
ЭЛМЕТРО-Паскаль-04
1 - Наименование преобразователя (ЭЛМЕТРО-Паскаль-04 или Паскаль-04);
2 - Код исполнения преобразователя;
3 - Модификация преобразователя в соответствии с таблицами 2, 3;
4 - Класс точности или число равное пределу допускаемой основной абсолютной пс грешности в соответствии с таблицами 2, 3;
5 - Код температурного диапазона (Т35, Т50) в соответствии с таблицей 4;
На преобразователи Паскаль-04 товарный знак наносится по заказу

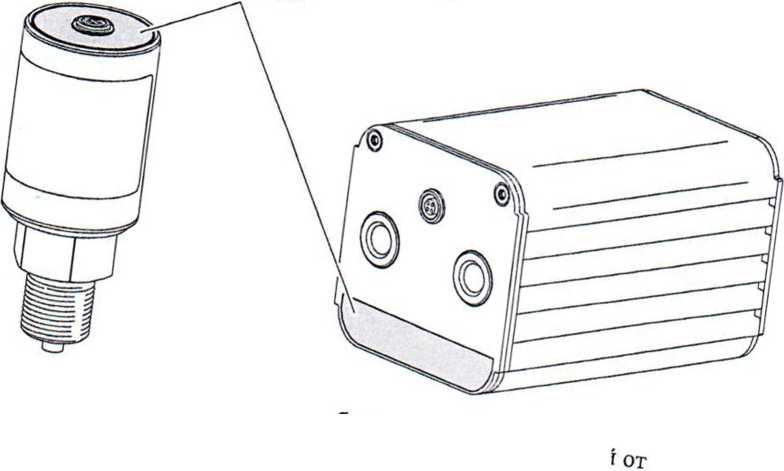

Рисунок 2 - Схема пломбировки преобразователей несанкционированного доступа
Программное обеспечение
Преобразователи имеют встроенное ПО. Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора, предназначенная для диагностики, настройки, сбора, обработки и передачи измерительной информации. Характеристики преобразователей нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) преобразователей предприятием-изготовителем и не может быть-изменена пользователем. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
микропрограмма |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО преобразователей от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики преобразователей представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики преобразователей абсолютного, избыточного давления, давления-разрежения
|
Модификация преобразователя |
Поддиапазон Iм |
Поддиапазон 2и |
Класс точности |
Пределы допускаемой основной погрешности измерений (а) |
а Доп | |||
|
Диапазон измерений (от НПИ2) до ВПИ3)), МПа |
Переходное давление (Рп), МПа |
Диапазон измерений (отНПИ2)до ВПИ3)), МПа |
Переходное давление (Рп), МПа | |||||
|
относительной при |Р4)| > |Рп|, % |
приведенной к Рп при | Р4) | < |Рп|, % | |||||||
|
Избыточное давление, давление-разрежение | ||||||||
|
1К |
от 0 до 0,001 |
0,001 |
от 0 до 0,004 |
0,0016 |
0,05; 0,1; 0,15; 0,2 0,04; 0,05; 0,06 |
±0,05; ±0,1; ±0,15; ±0,2 ±0,04; ±0,05; ±0,06 |
0,5 | |
|
1КР 7К |
от -0,001 до +0,001 от 0 до 0,007 |
-0,001; +0,001 0,004 | ||||||
|
7КР |
от -0,007 до +0,007 |
-0,004; +0,004 |
от -0,004 до +0,004 |
-0,0016; +0,0016 | ||||
|
40К |
от 0 до 0,04 |
0,02 |
от 0 до 0,02 |
0,01 |
0,02; 0,025; 0,03; 0,04; 0,05 |
±0,02; ±0,025; ±0,03; ±0,04; ±0,05 | ||
|
40КР |
от -0,04 до +0,04 |
-0,02; +0,02 |
от -0,02 до +0,02 |
-0,01; 0,01 | ||||
|
160К |
от 0 до 0,16 |
0,08 |
от 0 до 0,08 |
0,04 |
0,01; 0,02; 0,025; 0,03; 0,04; 0,05 |
±0,01; ±0,02; ±0,025; ±0,03; ± 0,04; ±0,05 | ||
|
160КР |
от -0,1 до +0,16 |
-0,08; +0,08 |
от -0,08 до +0,08 |
-0,04; +0,04 | ||||
|
1М |
от 0 до 1 |
0,5 |
от 0 до 0,5 |
0,25 | ||||
|
IMP |
от-0,1 до+1 |
от-0,1 до +0,5 | ||||||
|
7М |
от 0 до 7 |
3,5 |
от 0 до 3,5 |
1,6 |
0,02; 0,025; 0,03; 0,04; 0,05 |
±0,02; ±0,025; ±0,03; ±0,04; ±0,05 | ||
|
7МР |
от -0,1 до+7 |
от -0,1 до +3,5 | ||||||
|
25М |
от 0 до 25 |
16 |
от 0 до 16 |
10 | ||||
|
60М |
от 0 до 60 |
35 |
— |
— | ||||
|
Абсолютное давление | ||||||||
|
I60KA |
отО до 0,16 |
0,1 |
— |
— |
0,02; 0,025; 0,03; 0,04; 0,05; 0,06 |
±0,02; ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 |
0,5 | |
|
1МА |
от 0 до 1 |
0,5 |
от 0 до 0,5 |
0,25 | ||||
|
° Преобразователи имеют возможность программного переключения поддиапазонов измерений пользователем; 2)НПИ - нижний предел измерений; 3) ВПИ - верхний предел измерений; 4) Р - значение измеряемого давления; 5) «Доп - Пределы допускаемой дополнительной относительной или приведенной к Рп погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, в долях от пределов основной относительной или приведенной к Рн погрешности измерений соо тветственно (относительная или приведенная к Рп погрешность в зависимости от значения измеряемого давления). | ||||||||
7 Таблица 3 - Метрологические характеристики преобразователей модификации 1 ЮКА
|
Вид давления |
Абсолютное (барометрическое) |
|
Диапазон измерений, кПа |
от 80 до ПО |
|
Пределы допускаемой основной абсолютной по грешности измерений, Па |
±20; ±50; ±100 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, в долях от пределов основной абсолютной погрешности измерений |
0,5 |
Таблица 4 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Цифровой интерфейс |
UART |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 84 до 106,7 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C -для кода Т35 - для кода Т50 - относительная влажность воздуха при температуре +35 °C, %, не более - атмосферное давление, кПа |
от +5 до +35 от -10 до +50 90 от 84 до 106,7 |
|
Масса, кг, не более |
1,5 |
|
Габаритные размеры, мм, не более: - конструктивное исполнение 1 (длина*диаметр корпуса) - конструктивное исполнение 2 (длинахдиаметр корпуса) - конструктивное исполнение 3 (длинахвысотахширина) |
98x41 123x41 109x67x72 |
|
Средняя наработка на отказ, ч |
30000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и ш корпус преобразователей гравировкой или другим методом, обеспечивающим читаемость знак; в течение срока службы.
Комплектность
Таблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления эталонный ЭЛМЕТРО Паскаль-04, Паскаль-04 |
— |
1 шт. |
|
Адаптер USB |
— |
по заказу |
|
Паспорт |
АМПД.406222.160 ПС |
1 экз. |
|
Руководство по эксплуатации |
АМПД.406222.160 РЭ |
1 экз. * |
|
Методика поверки |
АМПД.406222.160 МП |
1 экз. * |
|
Комплект ПО |
— |
1 экз. * |
* - на электронном носителе на комплект поставки.
Поверка
осуществляется по документу АМПД.406222.160 МП «Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04. Методика поверки», утвержденному ООО «ИЦРМ» 27.03.2019 г.
Основные средства поверки:
- манометр грузопоршневой СРВ 5000 (регистрационный номер в Федеральном информационном фонде 33079-08);
- барометр образцовый переносной БОП-1М (регистрационный номер в Федеральном информационном фонде 26469-17);
- задатчик разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде 25940-03);
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09);
- калибратор многофункциональный ЭЛМЕТРО-Паскаль-03 (регистрационный номер в Федеральном информационном фонде 73828-19);
- микроманометр образцовый переносной ПМКМ (регистрационный номер в Федеральном информационном фонде 9056-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт преобразователей.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1-Ю6 Па
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
АМПД.406222.160 ТУ Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04. Паскаль-04. Технические условия
