Приборы контрольно-измерительные Multitest plus Koffer
| Номер в ГРСИ РФ: | РБ 03 04 3694 19 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "MSA Europe GmbH", Швейцария |
|
Описание типа РБ 03 04 3694 19 [2013-05-02]
rb-03-04-3694-19_2013-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3694 19 [2019-05-22]
rb-03-04-3694-19_2019-05-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3694 19 [2015-04-27]
rb-03-04-3694-19_2015-04-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3694 19 [2008-09-09]
rb-03-04-3694-19_2008-09-09.pdf
|
Скачать |
Приборы контрольно-измерительные Multitest plus Koffer (далее - приборы) предназначены для создания и измерения отрицательного и положительного избыточного давления при проверке функционирования, технических характеристик, герметичности цельнолицевых масок, аппаратов дыхательных, легочных автоматов и костюмов химической защиты, а также редуцированного давления на выходе редуктора сжатого воздуха аппаратов дыхательных воздушных изолирующих.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3694 19 |
| Наименование | Приборы контрольно-измерительные Multitest plus Koffer |
| Год регистрации | 2019 |
| Номер сертификата | 12338 |
| Дата регистрации | 2019-01-31 |
| Срок действия | 2024-01-31 |
| Получатель сертификата | фирма"MSA Europe GmbH", Швейцария (CH)(изготовитель - фирма "Atemschutztechnik MENZL GmbH", Австрия (AT)) |
Производитель / Заявитель
фирма"MSA Europe GmbH", Швейцария (изготовитель - фирма "Atemschutztechnik MENZL GmbH", Австрия)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1786-2008 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 04 3694 19 [2013-05-02]
rb-03-04-3694-19_2013-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3694 19 [2019-05-22]
rb-03-04-3694-19_2019-05-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3694 19 [2015-04-27]
rb-03-04-3694-19_2015-04-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3694 19 [2008-09-09]
rb-03-04-3694-19_2008-09-09.pdf
|
Скачать |
Описание типа
Назначение
Приборы контрольно-измерительные Multitest plus Koffer (далее - приборы) предназначены для создания и измерения отрицательного и положительного избыточного давления при проверке функционирования, технических характеристик, герметичности цельнолицевых масок, аппаратов дыхательных, легочных автоматов и костюмов химической защиты, а также редуцированного давления на выходе редуктора сжатого воздуха аппаратов дыхательных воздушных изолирующих.
Область применения - промышленные и нефтегазовые предприятия, коммунальные службы, пожарные части, газоспасательные отряды, лаборатории и мастерские по обслуживанию средств индивидуальной защиты.
Описание
Принцип действия прибора при измерении давления основан на упругой деформации чувствительного элемента манометров, входящих в его состав. Для создания низкого отрицательного и положительного избыточного давления применяется мембранный насос - компрессор с приводом от электродвигателя. Электропитание насосов - компрессоров в приборах Multitest plus Koffer осуществляется от батарей Моно.

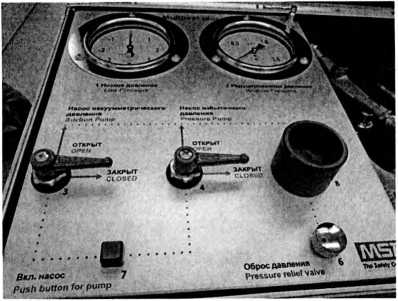

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Внешний вид приборов приведен на рисунке 1.

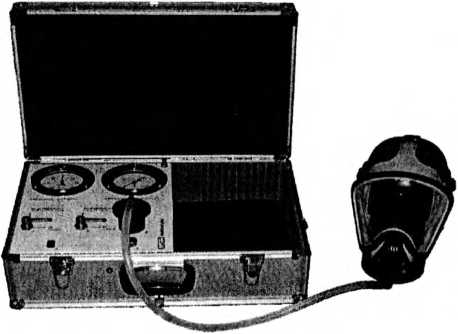

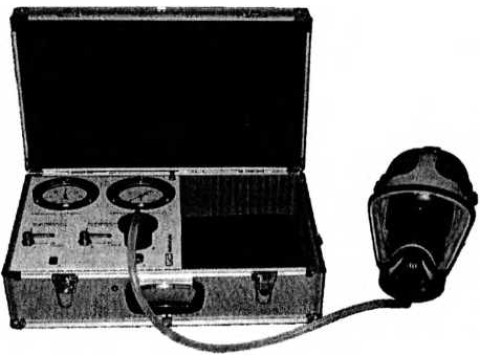

Рисунок 1 - Внешний вид Multitest plus Koffer
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1
,/^ГЛП К
Таблица 1
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон измерений давления: - канал низкого давления, кПа (мбар) - канал среднего давления, МПа (бар) |
от минус 3,0 до плюс 3,0 (от минус 30 до плюс 30) от 0 до 1,6 (от 0 до 16) |
|
Пределы допускаемой основной приведенной погрешности при измерении давления, % от диапазона измерений: - канал низкого давления - канал среднего давления |
±1,6 ±1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности при измерении давления, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальных условий в диапазоне рабочих температур, % -канал низкого давления -канал среднего давления |
±0,6 ±0,4 |
|
Нормальные условия измерений: -температура окружающей среды, °C -относительная влажность воздуха, %, не более -атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106,7 |
Продолжение таблицы 1
|
2 | |
|
Цена деления шкалы: - канал низкого давления, кПа (мбар) - канал среднего давления, МПа (бар) |
0,05 (0,5) 0,05 (0,5) |
|
Номинальное напряжение питания постоянного тока, В |
3 |
|
Габаритные размеры, мм, не более |
550x210x360 |
|
Масса прибора в чемодане, кг, не более |
10,2 |
|
Потребляемая мощность, Вт, не более |
0,7 |
|
Диапазон рабочих температур окружающего воздуха, °C |
от 5 до 40 |
|
Относительная влажность окружающего воздуха, %, не более |
80 |
|
Диапазон температуры транспортирования, °C |
от минус 20 до плюс 50 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP30 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки прибора указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Прибор контрольно-измерительный Multitest Plus Koffer |
1 шт. |
|
Муляж головы с основанием, струбциной и шлангом подкачки |
1 шт. |
|
Соединительный шланг со стандартным резьбовым адаптером |
1 шт. |
|
Батарейки типа D |
2 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МРБ МП. 1786-2008 "Приборы контрольноизмерительные Multitest" (извещение №2) |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "MSA Europe GmbH", Швейцария (изготовитель - фирма "Atemschutztechnik MENZL GmbH", Австрия)
МРБ МП. 1786-2008 "Приборы контрольно-измерительные Multitest" (извещение №2).
Заключение
Приборы контрольно-измерительные Multitest plus Koffer соответствуют технической документации "MSA Europe GmbH", Швейцария (изготовитель -фирма "Atemschutztechnik MENZL GmbH", Австрия).
Приборы контрольно-измерительные Multitest plus Koffer соответствуют требованиям Технического регламента Таможен-ного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ТС № RU Д-СН.МЕ61 .В.00416 от 20.01.2016).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной в Республике Беларусь не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
