Спектрофотометры серий BioSpec, SolidSpec
| Номер в ГРСИ РФ: | РБ 03 11 3407 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрофотометры |
| Производитель / заявитель: | "Shimadzu Corporation", Япония |
Спектрофотометры BioSpec, SolidSpec (в дальнейшем - спектрофотометры) предназначены для измерения коэффициента пропускания или оптической плотности твердых, жидких и газообразных проб различного происхождения, а также для расчета концентраций различных органических и неорганических веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3407 19 |
| Наименование | Спектрофотометры серий BioSpec, SolidSpec |
| Год регистрации | 2019 |
| Номер сертификата | 12343 |
| Дата регистрации | 2019-01-31 |
| Срок действия | 2024-01-31 |
| Получатель сертификата | фирма "Shimadzu Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Shimadzu Corporation"
Адрес: 1, Nishinokyo-Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan
Контакты: 81(3)3219-5641, 81(3)3219-5710
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1706-2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 11 3407 19 [2013-01-24]
rb-03-11-3407-19_2013-01-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3407 19 [2019-09-30]
rb-03-11-3407-19_2019-09-30.pdf
|
Скачать |
Описание типа
Назначение
Спектрофотометры BioSpec, SolidSpec (в дальнейшем - спектрофотометры) предназначены для измерения коэффициента пропускания или оптической плотности твердых, жидких и газообразных проб различного происхождения, а также для расчета концентраций различных органических и неорганических веществ.
Область применения - пищевая, фармацевтическая, химическая, биохимическая промышленности, экологический контроль, аналитические лаборатории научноисследовательских институтов и предприятий.
Описание
Принцип действия спектрофотометра основан на измерении отношения двух световых потоков, прошедших через канал образца в кюветном отделении.
Программное обеспечение, поставляемое совместно со спектрофотометрами, позволяет регистрировать спектры, обрабатывать результаты фотометрических и спектральных измерений, проводить построение градуировочных зависимостей, проводить расчет концентраций, а также использовать эти приборы для исследований кинетики химических реакций.
Спектрофотометры модификаций SolidSpec-3700, SolidSpec-3700DUV -двухлучевые сканирующие приборы с двойным монохроматором, тремя детекторами и спектральной областью, расширенной до 2600 нм. Предназначены для исследования твердых образцов большого размера. Управление спектрофотометрами осуществляется с помощью программного обеспечения.
Спектрофотометры модификации BioSpec Nano - предназначены для исследования малых объемов нуклеиновых кислот (от 1 до 2 мкл). Анализ возможно проводить без использования измерительной кюветы (непосредственно в исследуемом образце).
По заказу спектрофотометры могут оснащаться приставками зеркального отражения с различными углами падения, поляризаторами и др.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

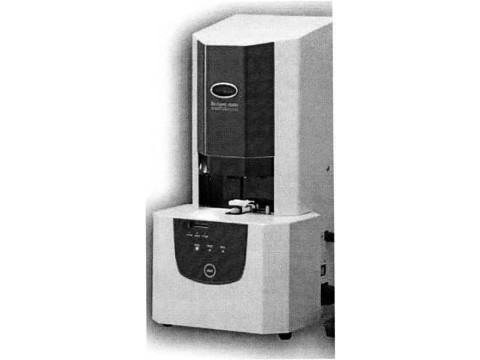

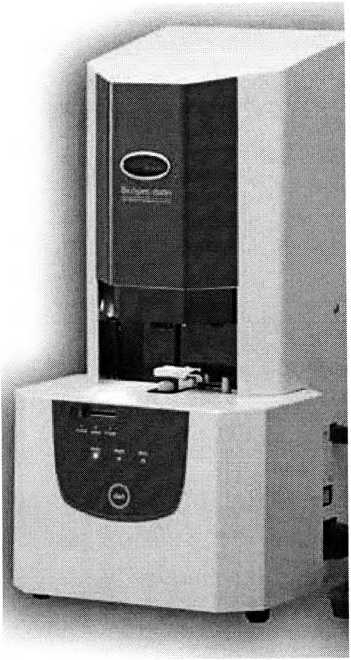

BioSpec nano

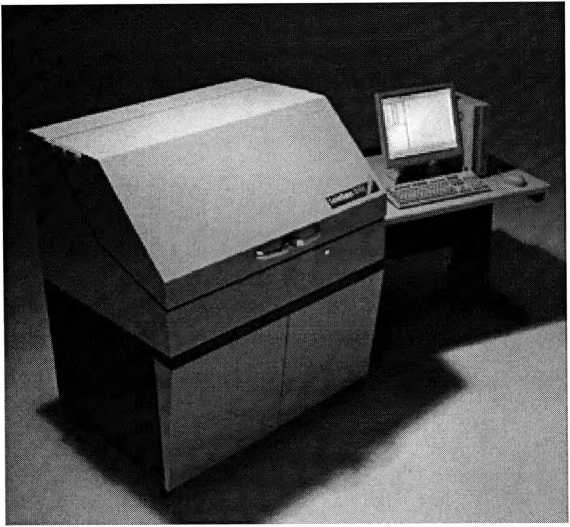

SolidSpec-3700
Рисунок 1 Внешний вид спектрофотометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблицах 1-2.
Таблица 1
|
Характеристика |
Значение | |
|
SolidSpec-3700 |
SolidSpec-3700DUV | |
|
Диапазон показаний длин волн, нм |
от 240 до 2600 от 190 до 3300 |
от 175 до 2600 от 165 до 3300 |
|
Диапазон измерений длин волн, нм |
от 200 до 2500 |
от 200 до 2500 |
|
Пределы допускаемой абсолютной погрешности при измерении длины волны, нм |
±1,0 | |
|
Фотометрический диапазон показаний: - оптической плотности,А - коэффициента пропускания, % Т |
от 0,003 до 6 от 1 до 100 | |
|
Фотометрический диапазон измерений: - оптической плотности,А - коэффициента пропускания, % Т |
от 0,003 до 2 от 1 до 100 | |
|
Пределы допускаемой абсолютной погрешности при измерении коэффициента пропускания, % Т |
±1,0 | |
|
Масса, кг, не более |
170 |
185 |
|
Габаритные размеры, мм, не более |
1050x900x1200 | |
|
Напряжение питания переменного тока, В |
от 100 до 240 | |
|
Потребляемая мощность, В А, не более |
300 | |
|
Диапазон температур окружающего воздуха при эксплуатации,°C |
от 15 до 35 1 | |
I II
Таблица 2
|
Характеристика |
Значение |
|
BioSpec Nano | |
|
Диапазон измерений длин волн, нм |
от 220 до 800 |
|
Пределы допускаемой абсолютной погрешности при измерении длины волны, нм |
±1,0 |
|
Фотометрический диапазон измерений оптической плотности, А |
от 0 до 1,5 |
|
Диапазон количественного анализа (ЕОП, концентрация двухцепочечной ДНК) |
Длина оптического пути 0,2 мм, от 1 до 75 ЕОП (от 50 до 3,700 нг/мкл) Длина оптического пути 0,7 мм, от 0,3 до 21 ЕОП (от 15 до 1,000 нг/мкл) Опция с кюветой 5 мм, от 0,04 до 3 ЕОП (от 2 до 150 нг/мкл) |
|
Масса, кг, не более |
7 |
|
Габаритные размеры, мм, не более |
210x214x417 |
|
Напряжение питания переменного тока, В |
от 100 до 120 от 220 до 240 |
|
Потребляемая мощность, В А, не более |
40 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 18 до 28 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации спектрофотометра типографским способом.
Комплектность
Комплект поставки спектрофотометров указан в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Спектрофотометр |
1 |
|
Программное обеспечение UVProbe, BioSpec-nano |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1706 - 2012 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Shimadzu Corporation" (Япония).
МРБ МП. 1706 - 2012 "Спектрофотометры серии UV, BioSpec, MultiSpec, SolidSpec. Методика поверки".
п..
Заключение
Спектрофотометры BioSpec, SolidSpec соответствуют требованиям документации фирмы "Shimadzu Corporation" (Япония), ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларации о соответствии ЕАЭС № RU fl-JP.HA27.B.O1190, действительна до 08.08.2021, ЕАЭС № RU Д-ЗР.ЛДО4.В.ОЗО2О, действительна до 26.08.2023).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техникиБелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
