Спектрофотометры инфракрасные с преобразованием Фурье IR Affinity-1S, IRTracer-100, IR Spirit

Назначение

Спектрофотометры инфракрасные с преобразованием Фурье IR Affinity-1 S, IRTracer-100, IR Spirit (в дальнейшем - спектрофотометры) предназначены для идентификации органических и неорганических веществ на основе оптических спектров в инфракрасной области.

Область применения - пищевая, фармацевтическая, химическая, биохимическая промышленности, экологический контроль, аналитические лаборатории научноисследовательских институтов и предприятий.

Описание

Спектрофотометр является стационарным автоматизированным прибором и состоит из интерферометра Майкельсона, источника и приемника излучения, оптической системы и блока электроники.

Принцип действия спектрофотометра основан на измерении изменения разности хода между интерферирующими лучами при перемещении прецизионным механизмом одного из зеркал интерферометра. Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Спектр в шкале волновых чисел получается путем математической обработки интерферограммы (обратное преобразование Фурье).

Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с He-Ne лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчетным путем.

По заказу спектрофотометры могут оснащаться:

- инфракрасным микроскопом для анализа микрообразцов;

- приставками нарушенного полного внутреннего отражения (НПВО) позволяющими анализировать жидкие и твердые образцы, пленки, резины без специальной подготовки образца;

- приставками зеркального отражения для анализа тонких пленок на металле или резине (полученный спектр отражения с помощью программного обеспечения преобразуется в спектр пропускания);

- приставками диффузного отражения для анализа порошкообразных веществ;

Пмг*т *1 мо Ц

- устройством для измерения ИК-спектров пропускания твердых микрообразцов и ДР-

Спектрофотометры выпускают следующих модификаций: IR Affinity-1 S, IRTracer-100, IR Spirit.

Программное обеспечение LabSolutions IR, IR Solution позволяет осуществлять функции настройки спектрофотометра, сбора и математической обработкой данных, количественный анализ с построением градуировочного графика и формирование собственных библиотек ИК-спектров для качественного анализа и идентификации исследуемых образцов.

Внешний вид спектрофотометров представлен на рисунке 1.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

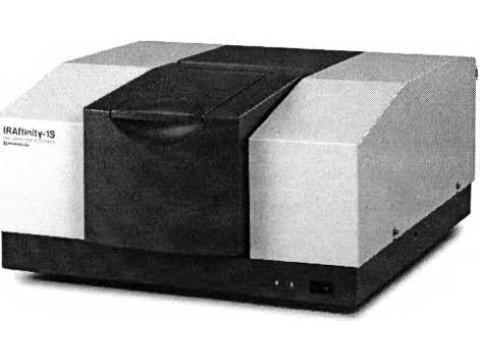

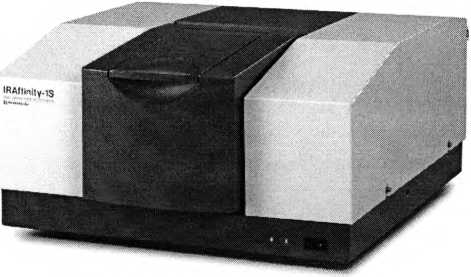

IR Affinity-1 S

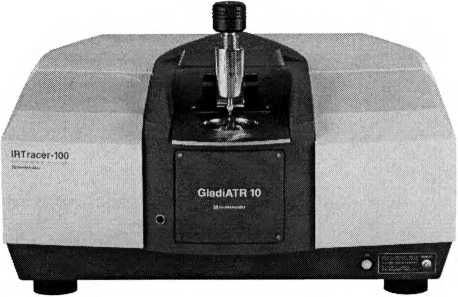

IRTracer-100

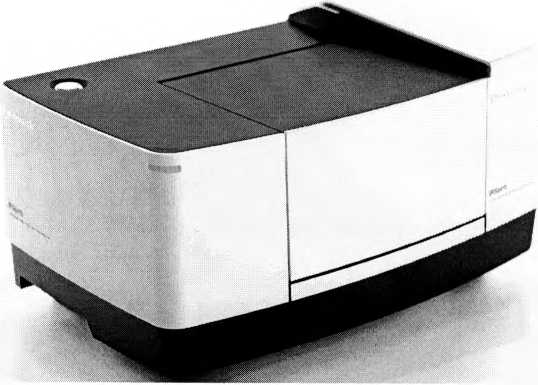

IR Spirit

Рисунок 1. Внешний вид спектрофотометров

ГЪ.л-г О мо К

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики указаны в таблице 1. Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации спектрофотометра типографским способом.

Комплектность

Комплект поставки спектрофотометра указан в таблице 2. Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Shimadzu Corporation" (Япония).

МРБ МП. 1703 - 2012 "Спектрофотометры инфракрасные с преобразованием Фурье IRPrestige-21, FTIR-8400S, IR Affinity-1. Методика поверки".

Заключение

Спектрофотометры инфракрасные с преобразованием Фурье IR Affinity-1 S, IRTracer-100, IR Spirit соответствуют требованиям документации фирмы "Shimadzu Corporation" (Япония), ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии ЕАЭС № RU Д-JP.АЛЮ.В.69179, действительна до 20.03.2020).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025
