Калибраторы многофункциональные серии MC-R
| Номер в ГРСИ РФ: | РБ 03 04 1832 19 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "Artvik Inc.", США |
|
Описание типа РБ 03 04 1832 19 [2019-06-05]
rb-03-04-1832-19_2019-06-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1832 19 [2014-12-29]
rb-03-04-1832-19_2014-12-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1832 19 [2009-04-29]
rb-03-04-1832-19_2009-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1832 19 [2009-04-29]
rb-03-04-1832-19_2009-04-29.pdf
|
Скачать |
Калибраторы многофункциональные серии MC-R (далее - калибраторы) предназначены для измерения и воспроизведения силы и напряжения постоянного тока, сопротивления постоянному току, сигналов преобразователей термоэлектрических (далее - термопар) и термопреобразователей сопротивления, частоты периодических сигналов, а также для измерения давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 1832 19 |
| Наименование | Калибраторы многофункциональные серии MC-R |
| Год регистрации | 2019 |
| Номер сертификата | 12339 |
| Дата регистрации | 2019-01-31 |
| Срок действия | 2024-01-31 |
| Получатель сертификата | фирма "Artvik Inc.", Соединенные Штаты Америки (US) (изготовитель - фирма "Beamex Oy Ab", Финляндия (FI)) |
Производитель / Заявитель
фирма "Artvik Inc.", Соединенные Штаты Америки (изготовитель - фирма "Beamex Oy Ab", Финляндия)
Адрес: P.O.Box, FIN-68601 Pietarsaari
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка калибраторов, в т.ч. находящихся в эксплуатации, проводится по МРБ МП. 1245-2019. |
Поверители
Скачать
|
Описание типа РБ 03 04 1832 19 [2019-06-05]
rb-03-04-1832-19_2019-06-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1832 19 [2014-12-29]
rb-03-04-1832-19_2014-12-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1832 19 [2009-04-29]
rb-03-04-1832-19_2009-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1832 19 [2009-04-29]
rb-03-04-1832-19_2009-04-29.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы многофункциональные серии MC-R (далее - калибраторы) предназначены для измерения и воспроизведения силы и напряжения постоянного тока, сопротивления постоянному току, сигналов преобразователей термоэлектрических (далее - термопар) и термопреобразователей сопротивления, частоты периодических сигналов, а также для измерения давления.
Калибраторы MC-R применяются в качестве эталона или рабочего средства измерений при поверке (калибровке) и испытаниях в лабораторных и полевых условиях:
- электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов;
- приборов для измерения давления - датчиков давления с аналоговым и частотным выходным сигналом, манометров, электропневматических и пневмоэлектри-ческих преобразователей давления, а также различных реле;
- преобразователей сигналов термопар и термопреобразователей сопротивления.
Применяются в различных областях хозяйственной деятельности.
Описание
Основными функциями калибраторов MC-R являются: измерения и воспроизведения силы и напряжения постоянного тока, сопротивления постоянному току, сигналов термопар и термопреобразователей сопротивления, частоты периодических сигналов. Калибраторы также имеют внутренние и внешние модули для измерения давления (в зависимости от комплектации), которые устанавливаются как внутрь корпуса, так и подключаются внешне к калибратору.
В калибраторах MC-R предусмотрены следующие вспомогательные функции:
- возможность индикации сигналов в процентах от выбранного диапазона измерения или воспроизведения сигнала;
- одновременное измерение и индикация двух сигналов;
- измерение максимального/минимального значений сигнала;
- многоканальный регистратор данных (даталоггер);
- локализация экранного интерфейса пользователя (русскоязычный интерфейс);
- подключение к компьютеру или непосредственно к принтеру через интерфейс USB;
- хранение процедур и результатов калибровок во внутренней памяти, вывод на графический дисплей, принтер результатов калибровок, как в числовом, так и в графическом виде;
- вывод на экран контекстной справки по использованию прибора;
- вывод данных и текста в полевых условиях.
Калибраторы MC-R могут поддерживать связь с приборами по HART-протоколу (FOUNDATION Fieldbus H1/Profibus РА), имеют несколько режимов компенсации температуры холодного спая термопар - автоматическую внутреннюю, внешнюю (в том числе ручную).
Калибраторы МС6 имеют плечевой ремень для обеспечения удобства при переноске и работе в полевых условиях.

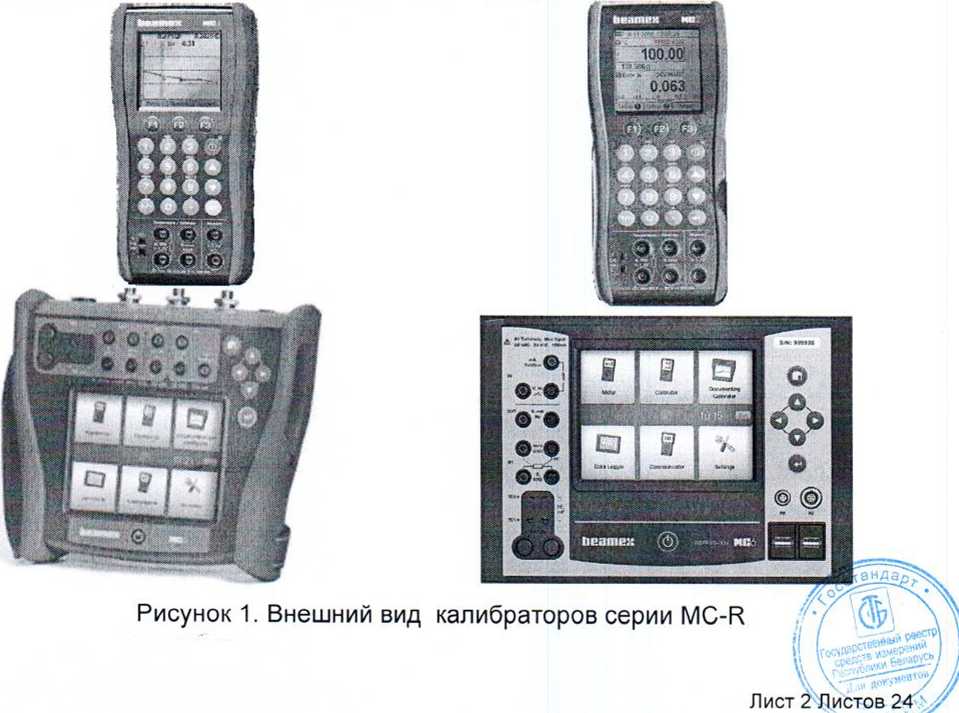

Калибраторы MC-R имеют следующие модификации:
- Beamex МС6, исполнение (-R), Beamex MC6WS, исполнение (-R) (панельное исполнение МС6);
- Beamex МСб-Ех, исполнение (-R) (искробезопасное исполнение)
- MC2-R;
- MC4-R.
Программное обеспечение (ПО) жёстко зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Номер версии ПО доступен для просмотра на дисплее после включения калибратора и в меню «Настройки - О приборе».
Место нанесения знака поверки приведено в приложении к описанию типа. Внешний вид калибраторов представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики калибраторов давления типа представлены в таблицах 1-17.
Таблица 1 - Калибраторы многофункциональные MC2-R. Измерение/воспроизведение электрических величин.
|
Функция |
Диапазоны измерения (воспроизведения) |
Разрешающая способность |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °C) |
|
Воспроизведение напряжения постоянно-го тока |
от минус 25 до 150 мВ |
1 мкВ |
± (0,02 % от X + 4 мкВ) |
|
от минус 0,25 до плюс 0,25 В |
10 мкВ |
± (0,02 % от Х +0,1 мВ) | |
|
от минус 3 до минус 0,25 В |
100 мкВ |
± (0,02 % отХ + 0,1 мВ) | |
|
от 0,25 до 12 В |
100 мкВ |
± (0,02 % от Х +0,1 мВ) | |
|
Воспроизведение силы постоянного тока |
от 0 до 25 мА |
0,1 мкА |
±(0,02%отХ + 1,5 мкА) |
|
Воспроизведение сопротивления посто-янному току |
от 0 до 400 Ом |
10 мОм |
± (0,04 % от X) или 30 мОм (что больше) |
|
от 400 до 4000 Ом |
100 мОм |
± (0,04 % от X) | |
|
Воспроизведение прямоугольных сигналов частоты |
от 0,0005 до 0,5 Гц |
0,000001 Гц |
± (0,01 % от X) |
|
от 0,5 до 5 Гц |
0,00001 Гц |
±(0,01 % от X) | |
|
от 5 до 50 Гц |
0,0001 Гц |
± (0,01 % от X) | |
|
от 50 до 500 Гц |
0,001 Гц |
±(0,01 % от X) | |
|
от 500 до 5000 Гц |
0,01 Гц |
± (0,01 % от X) | |
|
от 5000 до 10000 Гц |
0,1 Гц |
± (0,01 % от X) | |
|
Воспроизведение количества импульсов |
от 0 до 9999999 имп |
1 имп |
— |
|
Измерение сигналов частоты |
от 0,0027 до 0,5 Гц |
0,000001 Гц |
± (0,01 % от X) |
|
от 0,5 до 5 Гц |
0,00001 Гц |
± (0,01 % от X) | |
|
от 5 до 50 Гц |
0,0001 Гц |
±(0,01 % от X) | |
|
от 50 до 500 Гц |
0,001 Гц |
±(0,01 %отХ) | |
|
от 500 до 5000 Гц |
0,01 Гц |
± (0,01 % отХ) | |
|
от 5000 до 50000 Гц |
0,1 Гц |
±(0,01 % отХ) | |
|
Измерение количества импульсов |
от 0 до 9999999 имп |
1 имп |
— |
|
Измерение напряжения постоянного тока |
от минус 25 до 150 мВ |
1 мкВ |
± (0,02 % от X + 4 мкВ) |
|
от минус 250 до плюс 250 мВ |
1 мкВ |
± (0,02 % от X + 5 мкВ) | |
|
± (0.25...1) В |
10 мкВ |
± (0,02 % от X + 5 мкВ) | |
|
от 1 до 25 В |
100 мкВ |
± (0,02 % от X + 0,25 мВ) | |
|
от 25 до 60 В |
1 мВ |
± (0,02 % от X + 0,25 мВ) |
Продолжение таблицы 1
|
Функция |
Диапазоны измерения (воспроизведения) |
Разрешающая способность |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °C) |
|
Измерение силы по-стоянного тока |
от минус 25 до плюс 25 мА |
0,1 мкА |
± (0,02 % от Х +1,5 мкА) |
|
±(25...100) мА |
1 мкА |
± (0,02 % от X + 1,5 мкА) | |
|
Измерение сопротивления постоянному току |
от 0 до 250 Ом |
1 мОм |
± (0,02 % от X + 3,5 мОм) -для 4-х проводной схемы подключения ± (0,02 % от Х +13,5 мОм) - для 3-х проводной схемы подключения |
|
от 250 до 2650 Ом |
10 мОм | ||
|
от 2650 до 4000 Ом |
100 мОм |
Примечания:
X-значение измеряемой/воспроизводимой величины.
Допускаемый температурный коэффициент - ± (0,0015 % от X)/ °C.
Таблица 2 - Калибраторы многофункциональные MC2-R. Измере-
ние/воспроизведение сигналов термопар
|
Тип термопары |
Диапазоны измерения (воспроизведения), °C |
Разрешающая способность, °C |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °C) | |
|
ПР (В) |
от 50 до 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) | |
|
от 200 до 500 |
0,01 |
±2,0 °C | ||
|
от 500 до 800 |
0,01 |
±0,8 °C | ||
|
от 800 до 1820 |
0,01 |
±0,6 °C | ||
|
ПП (R) |
от минус 50 до 0 |
0,01 |
± 1,0 °C | |
|
от 0 до 50 |
0,01 |
±0,7 °C | ||
|
от 50 до 1400 |
0,01 |
± 0,5 °C | ||
|
от 1400 до 1768 |
0,01 |
±0,6 °C | ||
|
ПП (S) |
от минус 50 до 0 |
0,01 |
±1,0 °C | |
|
от 0 до 50 |
0,01 |
±0,7 °C | ||
|
от 50 до 1500 |
0,01 |
± 0,6 °C | ||
|
от 1500 до 1768 |
0,01 |
±0,7 °C | ||
|
ХК(Е) |
от минус 270 до минус 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) | |
|
от минус 200 до 0 |
0,01 |
± (0,08 % от X + 0,07 °C) | ||
|
от 0 до 600 |
0,01 |
±(0,02 % от Х +0,07 °C) | ||
|
от 600 до 1000 |
0,01 |
± (0,03 % от X) | ||
|
ЖК (J) |
от минус 210 до минус 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) | |
|
от минус 200 до 0 |
0,01 |
± (0,07 % от X + 0,08 °C) | ||
|
от 0 до 1200 |
0,01 |
± (0,02 % от X + 0,08 °C) | ||
|
ХА (К) |
от минус 270 от минус 200 |
0,01 |
±(0,02 % otY + 4 мкВ) | |
|
от минус 200 до 0 |
0,01 |
±(0,1 % от Х +0,1 °C) | ||
|
от 0 до 1000 |
0,01 |
± (0,02 % от Х +0,1 °C) | ||
|
от 1000 до 1372 |
0,01 |
± (0,03 % от X) | ||
|
НН (N) |
от минус 270 до минус 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) | |
|
от минус 200 до минус 100 |
0,01 |
± (0,2 % от X) | ||
|
от минус 100 до 0 |
0,01 |
± (0,05 % от X + 0,15 °C) | ||
|
от 0 ДО 750 |
0,01 |
±(0,01 % от Х +0,15 °C) | ||
|
от 750 до 1300 |
0,01 |
±(0,03 % от X) | ||
Продолжение таблицы 2
|
Тип термопары |
Диапазоны измерения (воспроизведения), °C |
Разрешающая способность, °C |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °C) |
|
МК(Т) |
от минус 270 до минус 250 |
0,01 |
± (0,02 % от Y + 4 мкВ) |
|
от минус 250 до минус 200 |
0,01 |
±0,7 °C | |
|
от минус 200 до 0 |
0,01 |
±(0,1 % от Х +0,1 °C) | |
|
от 0 до 400 |
0,01 |
±(0,01 % от Х + 0,1 °C) | |
|
XK(L) |
от минус 200 до 0 |
0,01 |
± (0,07 % от X + 0,07 °C) |
|
от 0 до 800 |
0,01 |
± (0,02 % от X + 0,07 °C) | |
|
ВР (А)-1 |
от 0 до 500 |
0,01 |
±0,33 °C |
|
от 500 до 1500 |
0,01 |
± (0,03 % от X + 0,17 °C) | |
|
от 1500 до 2500 |
0,01 |
± (0,08 % от X-0,45 °C) | |
|
Примечания: в таблице 2 пределы допускаемой основной погрешности для каждого типа термопары указан без учета погрешности канала компенсации термопары холодного спая. X (Y) - значение измеряемой/воспроизводимой величины в °C (мВ). Характеристики канала компенсации термопары холодного спая: диапазон измерений температуры от минус 10 °C до плюс 50 °C; пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от 18 °C до 28 °C - ± 0,25 °C. Номинальные статические характеристики термопар указаны в соответствии с СТБ ГОСТ Р 8.585-2004. Допускаемый температурный коэффициент - ± (0,0015 % от Y) мВ/ °C. | |||
Таблица 3 - Калибраторы многофункциональные MC2-R. Измере-
|
ние/воспроизведение сигналов термопреобразователей сопротивления | |||
|
Тип термопреобразователя сопротивления |
Диапазоны измерения (воспроизведения), °C |
Пределы допускаемой основной погрешности в режиме измерения (при температуре окружающего воздуха (23 ± 5) °C) |
Пределы допускаемой основной погрешности в режиме воспроизведения (при температуре окружающего воздуха (23 ± 5) °C) |
|
Pt50 |
от минус 200 до 0 |
±0,06 °C |
±0,1 °C |
|
(W100=1,385) |
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) |
|
Pt100 |
от минус 200 до 0 |
± 0,06 °C |
±0,1 °C |
|
(W100=1,385) |
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) |
|
Pt200 |
от минус 200 до 0 |
±0,06 °C |
±0,1 °C |
|
(W100=1,385) |
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) |
|
Pt400 |
от минус 200 до 0 |
±0,06 °C |
±0,1 °C |
|
(Wioo=1,385) |
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) |
|
Pt500 |
от минус 200 до 0 |
±0,06 °C |
±0,1 °C |
|
(W100=1,385) |
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) |
|
PtIOOO |
от минус 200 до 0 |
± 0,06 °C |
±0,1 °C |
|
(W100=1,385) |
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % отХ + 0,1 °C) |
|
50П |
от минус 200 до 0 |
± 0,06 °C |
±0,1 °C |
|
(Wi00=1,391-06) |
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) |
|
100П |
от минус 200 до 0 |
±0,06 °C |
±0,1 °C |
|
(W100=1,391-06) |
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
±(0,025 % от Х + 0,1 °C) |
!| IГосударственный реестр) Ц \ Pfr^olcb/
Продолжение таблицы 3
|
Тип термопреобразователя сопротивления |
Диапазоны измерения (воспроизведения), °C |
Пределы допускаемой сновной погрешности в режиме измерения (при температуре окружающего воздуха (23 ± 5) °C) |
Пределы допускаемой основной погрешности в режиме воспроизведе-ния(при температуре окружающего воздуха (23 ± 5) °C) |
|
50М (Wioo=1,428-06) |
от минус 180 до плюс 110 |
± (0,02 % от X + 0,07 °C) |
± 0,14 °C |
|
от 110 до 200 |
± (0,04 % от X + 0,1 °C) | ||
|
юом (W100= 1,428-06) |
от минус 180 до минус 60 |
± (0,02 % от X + 0,06 °C) |
± 0,07 °C |
|
от минус 60 до плюс 200 |
± (0,04 % отХ + 0,1 °C) | ||
|
100Н (W100=1,617) |
от минус 60 до плюс 180 |
± (0,01 % отХ + 0,05 °C) |
± (0,02 % отХ + 0,08 °C) |
Примечания:
X - значение измеряемой/воспроизводимой величины в °C.
Допускаемый температурный коэффициент - ± (0,0015 % от Y) Ом/ °C.
Номинальные статические характеристики термопреобразователей сопротивления указаны в соответствии с ГОСТ 6651-2009.
Таблица 4 - Калибраторы многофункциональные MC2-R. Внешние и внутренние мо-дули измерение давления
|
Модуль |
Диапазоны измерения давления |
Пределы допускаемой основной погрешности при МПИ 6 месяцев (при температуре окружающего воздуха (25 ±10) °C) |
Пределы допускаемой основной погрешности при МПИ 12 месяцев (при температуре окружающего воздуха (25 ± 10) °C) |
|
(код точности 1) |
(код точности 2) | ||
|
1 |
2 |
3 |
4 |
|
Внутренние модули | |||
|
В |
от 80 до 120 кПа абсолютное |
± 0,06 кПа |
± 0,1 кПа |
|
IPM200mC |
± 20 кПа |
± (0,03 % П + 0,03 % ВП) |
± (0,05 % П + 0,05 % ВП) |
|
IPM2C |
от минус 100 до 200 кПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
IPM20C |
от минус 100 до 2000 кПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
IPM160C |
от 0 до 16 МПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
Внешние модули | |||
|
ЕХТВ |
от 70 до 120 кПа абс. |
± 0,03 кПа |
± 0,05 кПа |
|
EXTIOmD |
± 1 кПа дифф. |
± (0,06 % П + 0,035 % Д) |
±(0,10% П+ 0,05 % Д) |
|
EXT 100m |
от 0 до 10 кПа |
±(0,015 % П + 0,017 % ВП) |
± (0,025 % П + 0,025 % ВП) |
|
EXT250mC |
± 25 кПа |
±(0,015% П+ 0,017% ВП) |
± (0,025 % П + 0,025 % ВП) |
|
EXT400mC |
± 40 кПа |
±(0,015% П+ 0,015 % ВП) |
± (0,025 % П + 0,02 % ВП) |
|
ЕХТбЗОтС |
± 63 кПа |
±(0,015 % П + 0,015 % ВП) |
±(0,025 % П + 0,02 % ВП) |
|
EXT1C |
±100 кПа |
±(0,015% П+ 0,01 %ВП) |
± (0,025 % П+ 0,015% ВП) |
|
EXT1.6C |
от минус 100 до 160 кПа |
±(0,015 % П + 0,01 % ВП) |
+ (0,025 % П + 0,015 % ВП) |
|
EXT2C |
от минус 100 до 200 кПа |
± (0,015 % П + 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
EXT2.5C |
от минус 100 до 250 кПа |
±(0,015% П + 0,007% ВП) |
± (0,025 % П + 0,01 % ВП) |
\ 5**
|
Продолжение' |
’аблицы 4 | ||
|
1 |
2 |
3 |
4 |
|
ЕХТ4С |
от минус 100 до 400 кПа |
± (0,015 % П + 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
ЕХТ6С |
от минус 100 до 600 кПа |
± (0,015 % П + 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
ЕХТ10С |
от минус 100 до 1000 кПг |
+ (0,015 % П + 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
ЕХТ16С |
от минус 100 до 1600 кП< |
±(0,015% П + 0,007 % ВП) |
+ (0,025 % П + 0,01 % ВП) |
|
ЕХТ20С |
от минус 100 до 2000 кПг |
±(0,015% П + 0,007 % ВП) |
+ (0,025 % П + 0,01 % ВП) |
|
ЕХТ25 |
от 0 до 2500 кПа |
± (0,015 % П + 0,007 % ВП) |
+ (0,025 % П + 0,01 % ВП) |
|
ЕХТ40 |
от 0 до 4 МПа |
±(0,015% П+ 0,007 % ВП) |
+ (0,025 % П + 0,01 % ВП) |
|
ЕХТ60 |
от 0 до 6 МПа |
±(0,015% П+ 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
EXT 100 |
от 0 до 10 МПа |
± (0,015 % П + 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
EXT 160 |
от 0 до 16 МПа |
± (0,015 % П + 0,007 % ВП) |
+ (0,025 % П + 0,01 % ВП) |
|
ЕХТ250 |
от 0 до 25 МПа |
±(0,015 % П+ 0,01 %ВП) |
±(0,025 % П +0,015% ВП) |
|
ЕХТ400 |
от 0 до 40 МПа |
±(0,015 % П+ 0,01 %ВП) |
±(0,025 % П +0,015% ВП) |
|
ЕХТ600 |
от 0 до 60 МПа |
±(0,015 % П + 0,01 % ВП) |
±(0,025 % П+ 0,015% ВП) |
|
ЕХТ1000 |
от 0 до 100 МПа |
± (0,015 % П + 0,01 % ВП) |
± (0,025 % П + 0,015 % ВП) |
|
EXT200MC-S |
± 20 кПа |
± (0,03 % П + 0,03 % ВП) |
± (0,05 % П + 0,05 % ВП) |
|
EXT2C-S |
от минус 100 до 200 кПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
EXT20C-S |
от минус 100 до 2000 кПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
EXT160-S |
от 0 до 16 МПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
Примечания: П - значение измеряемого давления; ДИ - диапазон измерения давления. ВП - верхний предел измерения давления. Допускаемый температурный коэффициент в диапазоне от минус 10 °C до плюс 15 °C и от 35 °C до 50 °C - ± (0,001 % от П)/ °C (для P10mD и EXTIOmD - ± (0,002 % от ДИ)/ °C) | |||
Таблица 5 - Калибраторы многофункциональные MC4-R. Измере-
ние/воспроизведение электрических величин
|
Функция |
Диапазоны измерения (воспроизведения) |
Разрешающая способность |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °C) |
|
Воспроизведение напряжения постоянного тока |
от минус 25 до плюс 150 мВ |
1 мкВ |
± (0,02 % от X + 4 мкВ) |
|
от минус 0,25 до плюс 0,25 В |
10 мкВ |
± (0,02 % отХ + 0,1 мВ) | |
|
от минус 3 до минус 0,25 В |
100 мкВ |
± (0,02 % отХ + 0,1 мВ) | |
|
от 0,25 до 12 В |
100 мкВ |
± (0,02 % отХ + 0,1 мВ) | |
|
Воспроизведение силы постоянного тока |
от 0 до 25 мА |
0,1 мкА |
± (0,02 % от X + 1,5 мкА) |
|
Воспроизведение сопротивления постоянному току |
от 0 до 400 Ом |
10 мОм |
± (0,04 % от X) или 30 мОм (в зависимости что больше) |
|
от 400 до 4000 Ом |
100 мОм |
± (0,04 % от X) |
Продолжение таблицы 5
|
Функция |
Диапазоны измерения (воспроизведения) |
Разрешающая способность |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °C) |
|
Воспроизведе-ние прямоугольных сигналов ча-стоты |
от 0,0005 до 0,5 Гц |
0,000001 Гц |
±(0,01 %отХ) |
|
от 0,5 до 5 Гц |
0,00001 Гц |
± (0,01 % отХ) | |
|
от 5 до 50 Гц |
0,0001 Гц |
± (0,01 % от X) | |
|
от 50 до 500 Гц |
0,001 Гц |
± (0,01 % от X) | |
|
от 500 до 5000 Гц |
0,01 Гц |
±(0,01 % отХ) | |
|
от 5000 до 10000 Гц |
0,1 Гц |
± (0,01 % отХ) | |
|
Воспроизведение количества импульсов |
от 0 до 9999999 имп |
1 имп |
— |
|
Измерение сигналов ча-стоты |
от 0,0027 до 0,5 Гц |
0,000001 Гц |
±(0,01 %отХ) |
|
от 0,5 до 5 Гц |
0,00001 Гц |
± (0,01 % отХ) | |
|
от 5 до 50 Гц |
0,0001 Гц |
±(0,01 % отХ) | |
|
от 50 до 500 Гц |
0,001 Гц |
± (0,01 % от X) | |
|
от 500 до 5000 Гц |
0,01 Гц |
± (0,01 % отХ) | |
|
от 5000 до 50000 Гц |
0,1 Гц |
±(0,01 % отХ) | |
|
Измерение количества импульсов |
от 0 до 9999999 имп |
1 имп |
— |
|
Измерение напряжения постоянного тока |
от минус 0,25 до плюс 0,25 В |
0,001 мВ |
± (0,02 % от X + 5 мкВ) |
|
±(0,25...1) В |
10 мкВ |
± (0,02 % от X + 5 мкВ) | |
|
от 1 до 25 В |
100 мкВ |
± (0,02 % от X + 0,25 мВ) | |
|
от 25 до 60 В |
1 мВ |
± (0,02 % от X + 0,25 мВ) | |
|
от минус 25 до 150 мВ |
1 мкВ |
± (0,02 % от X + 4 мкВ) | |
|
Измерение силы постоянного тока |
от минус 25 мА до плюс 25 мА |
0,1 мкА |
± (0,02 % от X + 1,5 мкА) |
|
±(25... 100) мА |
1 мкА |
±(0,02%отХ+ 1,5 мкА) | |
|
Измерение сопротивления постоянному току |
От 0 до 250 Ом |
1 мОм |
+ (0,02 % от X + 3,5 мОм) - для 4-х проводной схемы подключе-НИЯ ± (0,02 % от X + 13,5 мОм) - для 3-х проводной схемы подключения |
|
От 250 до 2650 Ом |
10 мОм | ||
|
От 2650 до 4000 Ом |
100 мОм | ||
|
Примечания: X - значение измеряемой/воспроизводимой величины. Допускаемый температурный коэффициент - ± (0,0015 % от X)/ °C. | |||
Таблица 6 - Калибраторы многофункциональные MC4-R. Измере-
ние/воспроизведение сигналов термопар
|
Тип термопары |
Диапазоны измерения (воспроизведения), °C |
Разрешающая способность, °C |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха (23 ± 5) °C) |
|
ПР (В) |
от 50 до 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) |
|
от 200 до 500 |
0,01 |
±2,0 °C | |
|
от 500 до 800 |
0,01 |
±0,8 °C | |
|
от 800 до 1820 |
0,01 |
±0,6 °C | |
|
ПП (R) |
от минус 50 до 0 |
0,01 |
± 1,0 °C |
|
от 0 до 50 |
0,01 |
±0,7 °C | |
|
от 50 до 1400 |
0,01 |
±0,5 °C | |
|
от 1400 до 1768 |
0,01 |
± 0,6 °C | |
|
ПП (S) |
от минус 50 до 0 |
0,01 |
± 1,0 °C |
|
от 0 до 50 |
0,01 |
±0,7 °C | |
|
от 50 до 1500 |
0,01 |
±0,6 °C | |
|
от 1500 до 1768 |
0,01 |
±0,7 °C | |
|
ХК(Е) |
от минус 270 до минус 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,08 % от X + 0,07 °C) | |
|
от 0 до 600 |
0,01 |
± (0,02 % от X + 0,07 °C) | |
|
от 600 до 1000 |
0,01 |
± (0,03 % от X) | |
|
ЖК (J) |
от минус 210 до минус 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,07 % от X + 0,08 °C) | |
|
от 0 до 1200 |
0,01 |
± (0,02 % от X + 0,08 °C) | |
|
ХА (К) |
от минус 270 до минус 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
±(0,1 % от Х +0,1 °C) | |
|
от 0 до 1000 |
0,01 |
± (0,02 % от Х +0,1 °C) | |
|
от 1000 до 1372 |
0,01 |
± (0,03 % от X) | |
|
НН (N) |
от минус 270 до минус 200 |
0,01 |
± (0,02 % от Y + 4 мкВ) |
|
от минус 200 до минус 100 |
0,01 |
± (0,2 % от X) | |
|
от минус 100 до 0 |
0,01 |
± (0,05 % от X + 0,15 °C) | |
|
от 0 до 750 |
0,01 |
± (0,01 % от X + 0,15 °C) | |
|
от 750 до 1300 |
0,01 |
± (0,03 % от X) | |
|
МК(Т) |
от минус 270 до минус 250 |
0,01 |
± (0,02 % от Y + 4 мкВ) |
|
от минус 250 до минус 200 |
0,01 |
±0,7 °C | |
|
от минус 200 до 0 |
0,01 |
±(0,1 % от Х +0,1 °C) | |
|
от 0 до 400 |
0,01 |
±(0,01 % от Х + 0,1 °C) | |
|
XK(L) |
от минус 200 до 0 |
0,01 |
±(0,07 % отХ + 0,07 °C) |
|
от 0 до 800 |
0,01 |
± (0,02 % от X + 0,07 °C) | |
|
ВР (А)-1 |
от 0 до 500 |
0,01 |
±0,33 °C |
|
от 500 до 1500 |
0,01 |
± (0,03 % от X + 0,17 °C) | |
|
от 1500 до 2500 |
0,01 |
±(0,08 % от X-0,45 °C) |
Примечания: в таблице 6 пределы допускаемой основной погрешности для каждого типа термопары указан без учета погрешности канала компенсации термопары холодного спая.
X (Y) - значение измеряемой/воспроизводимой величины в °C (мВ).
Характеристики канала компенсации термопары холодного спая:
диапазон измерений температуры от минус 10 до плюс 50 °C;
пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от
18 °C до 28 °C-±0,25 °C.
Номинальные статические характеристики термопар указаны в соответствии с
СТБ ГОСТ Р 8.585-2004.
Допускаемый температурный коэффициент - ± (0,0015 % от Y) мВ/ °C.
Таблица 7 - Калибраторы многофункциональные MC4-R. Измере-
ние/воспроизведение сигналов термопреобразователей сопротивления __
|
Тип термопреобразователя сопротивления |
Диапазоны измерения (воспроизведения), °C |
Пределы допускаемой основной погрешности в режиме измерения (при температуре окружающего воздуха (23 ± 5) °C) |
Пределы допускаемой основной погрешности в режиме воспроизведения (при температуре окружающего воздуха (23 ± 5) °C) |
|
Pt 50 (Wioo=1.385) |
от минус 200 до 0 |
± 0,06 °C |
±0,1 °C |
|
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) | |
|
Pt 100 (W100=1,385) |
от минус 200 до 0 |
±0,06 °C |
±0,1 °C |
|
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) | |
|
Pt 200 (Wioo=1,385) |
от минус 200 до 0 |
± 0,06 °C |
± 0,1 °C |
|
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) | |
|
Pt 400 (W100=1,385) |
от минус 200 до 0 |
±0,06 °C |
± 0,1 °C |
|
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % отХ + 0,1 °C) | |
|
Pt 500 (W100=1,385) |
от минус 200 до 0 |
± 0,06 °C |
±0,1 °C |
|
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % отХ + 0,1 °C) | |
|
Pt 1000 (W100=1,385) |
от минус 200 до 0 |
±0,06 °C |
±0,1 °C |
|
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) | |
|
50П (Wioo=1,391-06) |
от минус 200 до 0 |
±0,06 °C |
±0,1 °C |
|
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) | |
|
100П (W100=1,391-06) |
от минус 200 до 0 |
± 0,06 °C |
± 0,1 °C |
|
от 0 до 850 |
± (0,025 % от X + 0,06 °C) |
± (0,025 % от Х +0,1 °C) | |
|
50M (W100=1,428-06) |
от минус 180 до плюс 110 |
± (0,02 % от X + 0,07 °C) |
± 0,14 °C |
|
от 110 до 200 |
± (0,04 % от Х +0,1 °C) | ||
|
100M (Wioo=1,428-06) |
от минус 180 до плюс 60 |
±(0,02%отХ+ 0,06 °C) |
± 0,07 °C |
|
от 60 до 200 |
± (0,04 % от Х + 0,1 °C) | ||
|
100H (W! 00= 1,617) |
от минус 60 до плюс 180 |
± (0,01 % отХ + 0,05 °C) |
± (0,02 % от X + 0,08 °C) |
Примечания: X - значение измеряемой/воспроизводимой величины в °C.
Допускаемый температурный коэффициент - ± (0,0015 % от Y) Ом/ °C.
Номинальные статические характеристики термопреобразователей сопротивления указаны в соответствии с ГОСТ 6651-2009.
Таблица 8 - Калибраторы многофункциональные MC4-R. Внутренние и внешние мо-
дули измерение давления
|
Модуль |
Диапазоны измерения давления |
Пределы допускаемой основной погрешности при МПИ 6 месяцев (при температуре окружающего воздуха(25+10)°C) |
Пределы допускаемой основной погрешности при МПИ 12 месяцев (при температуре окружающего воздуха(25±10)°C) |
|
(код точности 1) |
(код точности 2) | ||
|
Внутренние модули | |||
|
В |
от 80 до 120 кПа абсолютное |
± 0,06 кПа |
± 0,1 кПа |
|
NPM200mC |
± 20 кПа |
±(0,03% П + 0,017% ВП) |
± (0,05 % П + 0,035 % ВП) |
|
NPM2C |
от минус 100 до 200 кПа |
± (0,025 % П + 0,01 % ВП) |
±(0,035% П +0,015 % ВП) |
|
NPM20C |
от минус 100 до 2000 кПа |
± (0,025 % П + 0,01 % ВП) |
±(0,035% П + 0,015% ВП) |
|
NPM160C |
от 0 до 16 МПа |
± (0,025 % П + 0,01 % ВП) |
±(0,035% П + 0,015% ВП) |
|
Внешние модули | |||
|
ЕХТВ |
от 70 до 120 кПа абс. |
± 0,03 кПа |
± 0,05 кПа |
|
EXTIOmD |
± 1 кПа дифф. |
+ (0,06 % П + 0,035 % Д) |
±(0,10 % П + 0,05 % Д) |
|
EXT 100m |
от 0 до 10 кПа |
±(0,015% П + 0,017% ВП) |
± (0,025 % П + 0,025 % ВП) |
|
EXT250mC |
± 25 кПа |
±(0,015 % П + 0,017 % ВП) |
± (0,025 % П + 0,025 % ВП) |
|
EXT400mC |
± 40 кПа |
±(0,015% П+ 0,015% ВП) |
±(0,025 % П + 0,02 % ВП) |
|
ЕХТбЗОтС |
± 63 кПа |
±(0,015% П+ 0,015% ВП) |
±(0,025 % П+ 0,02 % ВП) |
|
EXT1C |
±100 кПа |
±(0,015 % П + 0,01 % ВП) |
± (0,025 % П + 0,015 % ВП) |
|
EXT1.6C |
от минус 100 до 160 кПа |
±(0,015 % П + 0,01 % ВП) |
± (0,025 % П + 0,015 % ВП) |
|
EXT2C |
от минус 100 до 200 кПа |
± (0,015 % П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT2.5C |
от минус 100 до 250 кПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT4C |
от минус 100 до 400 кПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT6C |
от минус 100 до 600 кПа |
± (0,015 % П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT10C |
от минус 100 до 1000 кПе |
±(0,015% П+ 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT16C |
от минус 100 до 1600 кПе |
±(0,015 % П + 0,007% ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT20C |
от минус 100 до 2000 кПг |
±(0,015% П + 0,007 %ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT25 |
от 0 до 2500 кПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT40 |
от 0 до 4 МПа |
± (0,015 % П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT60 |
от 0 до 6 МПа |
±(0,015% П + 0,007% ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT 100 |
от 0 до 10 МПа |
± (0,015 % П + 0,007 % ВП) |
+ (0,025 % П + 0,01 % ВП) |
|
EXT 160 |
от 0 до 16 МПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT250 |
от 0 до 25 МПа |
±(0,015 % П+ 0,01 %ВП) |
±(0,025 % П+ 0,015 % ВП) |
|
EXT400 |
от 0 до 40 МПа |
±(0,015 % П + 0,01 % ВП) |
± (0,025 % П + 0,015 % ВП) |
|
EXT600 |
от 0 до 60 МПа |
±(0,015 % П + 0,01 % ВП) |
± (0,025 % П + 0,015 % ВП) |
|
EXT1000 |
от 0 до 100 МПа |
±(0,015 % П + 0,01 % ВП) |
±(0,025 % П + 0,015% ВП) |
|
EXT200MC-S |
± 20 кПа |
± (0,03 % П + 0,03 % ВП) |
±(0,05 % П + 0,05 % ВП) |
|
EXT2C-S |
от минус 100 до 200 кПа |
± 0,035 % ВП |
±0,05 % ВП |
|
EXT20C-S |
от минус 100 до 2000 кПа |
±0,035 % ВП |
± 0,05 % ВП |
|
EXT160-S |
от 0 до 16 МПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
Примечания: П - значение измеряемого давления; ДИ - диапазон измерения давления; ВП - верхний предел измерения давления. Допускаемый температурный коэффициент в диапазоне от минус 10 °C до плюс 15 °C и от 35 °C до 50 °C - ± (0,001% от П)/ °C (для P10mD и EXTIOmD - ± (0,002 % от ДИ)/>С) | |||
г‘
Таблица 9 - Калибраторы многофункциональные Beamex МС6, исполнение (-R), Веатех VIC6WS, исполнение (-R). Измерение/воспроизведение электрических величин
|
Функция |
Диапазон измерения (воспроизведения) |
Разрешающая способность |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 45 °C) |
|
Измерение напряжения по-стоянного тока |
от минус 1 до плюс 1 В (ТС1.ТС2) |
0,001 мВ |
± (0,007 % от X + 4 мкВ) |
|
от минус 1 до плюс 1 В (IN) |
0,001 мВ |
± (0,006 % от X + 5 мкВ) | |
|
от 1 до 60 В (IN) |
0,01 мВ |
± (0,006 % от X + 0,25 мВ) | |
|
Измерение силы постоянного тока |
от минус 25 до плюс 25 мА |
0,0001 мА |
± (0,01 % от X + 1 мкА) |
|
± (25...100) мА |
0,001 мА |
± (0,01 % от X + 1 мкА) | |
|
Измерение со-противления постоянному току |
от 0 до 100 Ом |
0,001 Ом |
± 6 мОм* |
|
от 100 до 110 Ом |
0,001 Ом |
± (0,006 % от X)* | |
|
от 110 до 150 Ом |
0,001 Ом |
± (0,007 % от X)* | |
|
от 150 до 300 Ом |
0,001 Ом |
± (0,008 % от X)* | |
|
от 300 до 400 Ом |
0,001 Ом |
± (0,009 % от X)* | |
|
от 400 до 4040 Ом |
0,01 Ом |
± (0,015 % отХ + 12 мОм)* | |
|
Воспроизведение напряжения по-стоянного тока |
от минус 1 до плюс 1 В (ТС1) |
0,001 мВ |
± (0,007 % от X + 4 мкВ) |
|
от минус 3 до 10 В |
0,01 мВ |
± (0,007 % отХ + 0,1 мВ) | |
|
от 10 В до 24 В |
0,1 мВ | ||
|
Воспроизведение силы постоянного тока |
от 0 до 25 мА |
0,0001 мА |
±(0,01 %отХ+ 1 мкА) |
|
от 25 до 55 мА |
0,001 мА |
± (0,01 % от X + 2 мкА) | |
|
Воспроизведение сопротивления постоянному току |
от 0 до 100 Ом |
0,001 Ом |
± 20 мОм |
|
от 100 до 400 Ом |
0,001 Ом |
± (0,01 % от X + 10 мОм) | |
|
от 400 до 4000 Ом |
0,01 Ом |
± (0,015 % отХ + 20 мОм) | |
|
Измерение частоты, воспроизведение частоты прямоугольных сигналов, количества импульсов |
от 0,0027 (0,0005) до 0,5 Гц |
0,000001 Гц |
± (0,002 % от X + 0,000002 Гц) |
|
от 0,5 до 5 Гц |
0,00001 Гц |
± (0,002 % от X + 0,00002 Гц) | |
|
от 5 до 50 Гц |
0,0001 Гц |
± (0,002 % от X + 0,0002 Гц) | |
|
от 50 до 500 Гц |
0,001 Гц |
± (0,002 % от X + 0,002 Гц) | |
|
от 500 до 5000 Гц |
0,01 Гц |
±(0,002 % от X + 0,02 Гц) | |
|
от 5000 до 50000 Гц |
о,1 Гц |
±(0,002 % отХ + 0,2 Гц) | |
|
от 0 до 9999999 имп |
1 имп |
- | |
|
Примечания: X — значение измеряемой/воспроизводимой величины. * - пределы допускаемой основной погрешности приведены для 4-х проводной схемы подключения, для 3-х проводной схемы подключения к формуле необходимо добавить 10 мОм | |||
Таблица 10 - Калибраторы многофункциональные Beamex МС6, исполнение (-R), Веатех MC6WS, исполнение (-R). Измерение (R1, R2), воспроизведение (R1) сигналов термопре-образователей сопротивления
|
Тип термопреобразователя сопротивления |
Диапазоны измерения (воспроизведения), °C |
Пределы допускаемой основной погрешности в режиме измерения (при температуре окружающего воздуха от минус 10 °C до плюс 45 °C) |
Пределы допускаемой основной погрешности в режиме воспроизведения (при температуре окружающего воздуха от минус 10 °C до плюс 45 °C) |
|
Pt50 (W100=1I385) |
от минус 200 до плюс 270 |
±0,03 °C |
± 0,11 °C |
|
от 270 до 850 |
±0,012 %отХ |
± (0,015 % от X + 0,11 °C) | |
|
Pt100 (WioO=1,385) |
от минус 200 до 0 |
± 0,015 °C |
±0,05 °C |
|
от 0 до 850 |
± (0,012 % от Х +0,015 °C) |
± (0,014 % от Х +0,05 °C) | |
|
Pt200 (Wioo=1,385) |
от минус 200 до минус 80 |
± 0,01 °C |
± 0,025 °C |
|
от минус 80 до 0 |
±0,02 °C |
± 0,035 °C | |
|
от 0 до 260 |
± (0,012 % от Х +0,02 °C) |
±(0,011 % от Х +0,04 °C) | |
|
от 260 до 850 |
± (0,02 % от X + 0,045 °C) |
± (0,02 % от X + 0,06 °C) | |
|
Pt400 (W100=1,385) |
от минус 200 до минус 100 |
± 0,01 °C |
±0,015 °C |
|
от минус 100 до 0 |
± 0,02 °C |
± 0,03 °C | |
|
от 0 до 850 |
± (0,019 % отХ + 0,045 °C) |
± (0,019 % от Х +0,05 °C) | |
|
Pt 500 (W100=1,385) |
от минус 200 до минус 120 |
± 0,01 °C |
±0,015 °C |
|
от минус 120 до минус 50 |
±0,02 °C |
± 0,025 °C | |
|
от минус 50 до 0 |
± 0,045 °C |
±0,05 °C | |
|
от 0 до 850 |
± (0,019 % отХ + 0,045 °C) |
± (0,019 % от Х + 0,05 °C) | |
|
PtWOO (W100=1,385) |
от минус 200 до минус 150 |
±0,008 °C |
± 0,011 °C |
|
от минус 150 до минус 50 |
±0,031 °C |
± 0,035 °C | |
|
от минус 50 до 0 |
±0,041 °C |
± 0,043 °C | |
|
от 0 до 850 |
± (0,019 % от Х +0,041 °C) |
± (0,019 % отХ + 0,043 °C) | |
|
50П (W100= 1,391-06) |
от минус 200 до плюс 50 |
±0,03 °C |
- |
|
от минус 200 до плюс 270 |
- |
± 0,11 °C | |
|
от 50 до 850 |
± (0,01 % от X + 0,025 °C) |
- | |
|
от 270 до 850 |
- |
± (0,015 % от Х + 0,073 °C) | |
|
100П (W1Oo=1,391-O6) |
от минус 200 до 0 |
± 0,015 °C |
± 0,05 °C |
|
от 0 до 850 |
± (0,012 % отХ + 0,015 °C) |
± (0,014 % от Х +0,05 °C) | |
|
50M (W100=1,428-06) |
от минус 180 до 200 |
±0,029 °C |
± 0,094 °C |
|
100M (Wi00=1,428-06) |
от минус 180 до 0 |
±0,015 °C |
± 0,047 °C |
|
от 0 до 200 |
± (0,012 % отХ + 0,015 °C) |
±(0,01 % от Х +0,047 °C) | |
|
100H (W, oo=1,617) |
от минус 60 до 0 |
±0,013 °C |
± 0,043 °C |
|
от 0 до 180 |
± (0,007 % от Х +0,013 °C) |
Примечания:
X - значение измеряемой/воспроизводимой величины в °C.
Номинальные статические характеристики термопреобразователей сопротивления указаны в соответствии с ГОСТ 6651-2009.
Таблица 11 - Калибраторы многофункциональные Beamex МС6, исполнение (-R), Beamex MC6WS, исполнение (-R). Измерение (ТС1, ТС2), воспроизведение (ТС1) сиг-налов термопар
|
Тип термопары |
Диапазоны измерения (воспроизведения), °C |
Разрешающая способность, °C |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 45 °C) |
|
ПР (В) |
от 50 до 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от 200 до 500 |
0,01 |
±2,0 °C | |
|
от 500 до 800 |
0,01 |
±0,8 °C | |
|
от 800 до 1820 |
0,01 |
±0,5 °C | |
|
ПП (R) |
от минус 50 до 0 |
0,01 |
± 1,0 °C |
|
от 0 до 150 |
0,01 |
±0,7 °C | |
|
от 150 до 400 |
0,01 |
±0,45 °C | |
|
от 400 до 1768 |
0,01 |
± 0,4 °C | |
|
ПП (S) |
от минус 50 до 0 |
0,01 |
±0,9 °C |
|
от 0 до 100 |
0,01 |
±0,7 °C | |
|
от 100 до 300 |
0,01 |
± 0,55 °C | |
|
от 300 до 1768 |
0,01 |
±0,45 °C | |
|
ХА (К) |
от минус 270 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,1 % отХ + 0,1 °C) | |
|
от 0 до 1000 |
0,01 |
± (0,007 % отХ + 0,1 °C) | |
|
от 1000 до 1372 |
0,01 |
± (0,017 % от X) | |
|
ХК(Е) |
от минус 270 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,06 % от X + 0,07 °C) | |
|
от 0 до 1000 |
0,01 |
± (0,005 % от X + 0,07 °C) | |
|
МК(Т) |
от минус 270 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,1 % отХ + 0,1 °C) | |
|
от 0 до 400 |
0,01 |
± 0,1 °C | |
|
ЖК (J) |
от минус 210 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,06 % от X + 0,08 °C) | |
|
от 0 до 1200 |
0,01 |
± (0,006 % от X + 0,08 °C) | |
|
НН (N) |
от минус 270 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
минус 200 до минус 100 |
0,01 |
± 0,2 % от X | |
|
минус 100 до 0 |
0,01 |
± (0,05 % от X + 0,15 °C) | |
|
от 0 до 800 |
0,01 |
± 0,15 °C | |
|
от 800 до 1300 |
0,01 |
± (0,01 % X + 0,07 °C) | |
|
XK(L) |
от минус 200 до 0 |
0,01 |
± (0,052 % от X + 0,07 °C) |
|
от 0 до 380 |
0,01 |
±0,07 °C | |
|
от 380 до 800 |
0,01 |
± (0,008 % от X + 0,04 °C) | |
|
ВР (А)-1 |
от 0 до 300 |
0,01 |
± (- 0,023 % от X + 0,33 °C) |
|
от 300 до 1500 |
0,01 |
± (0,014 % от Х +0,22 °C) | |
|
от 1500 до 2500 |
0,01 |
± (0,039 % от X-0,15 °C) |
Примечания: в таблице 11 пределы допускаемой основной погрешности для каждого типа термопары указан без учета погрешности канала компенсации термопары холодного спая.
X (Y) - значение измеряемой/воспроизводимой величины в °C (мВ).
Характеристики канала компенсации термопары холодного спая:
диапазон компенсации температуры холодного спая от минус 10 °C до плюс 45 °C;
пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от 15 °C до 35°С - ± 0,15°С.
Допускаемый температурный коэффициент в диапазоне от минус 10 °C до и плюс 15 °C и от 35 °C До.
45 °C-±0,005 °C/°C
Номинальные статические характеристики термопар указаны в соответствии с
СТБ ГОСТ Р 8.585-2004.
Таблица 12 - Калибраторы многофункциональные Beamex МС6, исполнение (-R), Beamex MC6WS, исполнение (-R). Внутренние, внешние и панельные* модули изме-рение давления
|
Модуль |
Диапазоны измерения давления |
Пределы допускаемой основной погрешности при МПИ 6 месяцев (при температуре окружающего воздуха (25 ±10) °C) |
Пределы допускаемой основной погрешности при МПИ 12 месяцев (при температуре окружающего воздуха (25 ± 10) °C) |
|
(код точности 1) |
(код точности 2) | ||
|
Внутренние модули измерения давления для Beamex МС6, исполнение (-R) | |||
|
РВ |
от 70 до 120 кПа абс. |
- |
± 0,05 кПа |
|
P10mD |
± 1 кПа дифф. |
- |
±(0,10 % П + 0,05 % Д) |
|
РЮОт |
от 0 до 10 кПа |
- |
± (0,025 % П + 0,025 % ВП) |
|
Р1С |
± 100 кПа |
- |
±(0,025 % П + 0,015% ВП) |
|
Р2С |
от минус 100 до 200 кПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
Р6С |
от минус 100 до 600 кПа |
- |
±(0,025 % П+ 0,01 %ВП) |
|
Р20С |
от минус 100 до 2000 кПа |
- |
±(0,025 % П+ 0,01 %ВП) |
|
Р60 |
от 0 до 6 МПа |
- |
± (0,025 % П + 0,01 % ВП) |
|
Р100 |
от 0 до 10 МПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
Р160 |
от 0 до 16 МПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
Внешние и панельные* модули измерения давления | |||
|
ЕХТВ, РВ |
от 70 до 120 кПа абс. |
±0,03 кПа |
± 0,05 кПа |
|
EXTIOmD, P10mD |
± 1 кПа дифф. |
±(0,06 % П + 0,035 % Д) |
±(0,10 % П + 0,05 % Д) |
|
EXTIOOm, РЮОт |
от 0 до 10 кПа |
t (0,015 % П + 0,017 % ВП) |
± (0,025 % П + 0,025 % ВП) |
|
ЕХТ250тС, Р250тС |
± 25 кПа |
±(0,015 % П + 0,017 % ВП) |
± (0,025 % П + 0,025 % ВП) |
|
ЕХТ400тС, Р400тС |
± 40 кПа |
±(0,015 % П + 0,015 % ВП) |
± (0,025 % П + 0,02 % ВП) |
|
ЕХТбЗОтС, РбЗОтС |
± 63 кПа |
ь(0,015 % П + 0,015 % ВП) |
± (0,025 % П + 0,02 % ВП) |
|
ЕХТ1С, Р1С |
±100 кПа |
±(0,015 % П + 0,01 % ВП) |
t (0,025 % П + 0,015 % ВП) |
|
ЕХТ1.6С Р1,6С |
от минус 100 до 160 кПа |
±(0,015 % П + 0,01 % ВП) |
t (0,025 % П + 0,015 % ВП) |
|
ЕХТ2С Р2С |
от минус 100 до 200 кПа |
±(0,015% П + 0,007 % ВП |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ2.5С Р2,5С |
от минус 100 до 250 кПа |
±(0,015% П + 0,007 % ВП |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ4С Р4С |
от минус 100 до 400 кПа |
±(0,015% П + 0,007 % ВП |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ6С Р6С |
от минус 100 до 600 кПа |
± (0,015 % П + 0,007 % ВП |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ10С Р1ОС |
от минус 100 до 1000 кПа |
± (0,015 % П + 0,007 % ВП |
±(0,025 % П + 0,01 % ВП) |
Продолжение таблицы 12
|
Модуль |
Диапазоны измерения давления |
Пределы допускаемой основной погрешности при МПИ 6 месяцев (при температуре окружающего воздуха (25 ± 10) °C) |
Пределы допускаемой основной погрешности при МПИ 12 месяцев (при температуре окружающего воздуха (25 ± 10) °C) |
|
(код точности 1) |
(код точности 2) | ||
|
ЕХТ16С Р16С |
от минус 100 до 1600 кПа |
±(0,015% П + 0,007% ВП) |
± (0,025 % П + 0,01 % ВП) |
|
ЕХТ20С Р20С |
от минус 100 до 2000 кПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ25, Р25 |
от 0 до 2500 кПа |
± (0,015 % П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ40, Р40 |
от 0 до 4 МПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ60, Р60 |
от 0 до 6 МПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ100 Р100 |
от 0 до 10 МПа |
± (0,015 % П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ160 Р160 |
от 0 до 16 МПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
ЕХТ250 Р250 |
от 0 до 25 МПа |
±(0,015 % П + 0,01 % ВП) |
± (0,025 % П + 0,015 % ВП) |
|
ЕХТ400 Р400 |
от 0 до 40 МПа |
±(0,015 % П + 0,01 % ВП) |
± (0,025 % П + 0,015 % ВП) |
|
ЕХТ600 Р600 |
от 0 до 60 МПа |
±(0,015% П +0,01 %ВП) |
±(0,025 % П+ 0,015% ВП) |
|
ЕХТ1000 |
от 0 до 100 МПа |
±(0,015 % П + 0,01 % ВП) |
±(0,025 % П +0,015% ВП) |
|
EXT200MC-S |
± 20 кПа |
± (0,03 % П + 0,03 % ВП) |
±(0,05 % П + 0,05 % ВП) |
|
EXT2C-S |
от минус 100 до 200 кПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
EXT20C-S |
от минус 100 до 2000 кПа |
±0,035 % ВП |
± 0,05 % ВП |
|
EXT160-S |
от 0 до 16 МПа |
±0,035 % ВП |
± 0,05 % ВП |
Примечания: П - значение измеряемого давления;
ДИ - диапазон измерения давления;
ВП - верхний предел измерения давления.
* панельные модули (Рххх) - для Beamex MC6WS, исполнение (-R).
Допускаемый температурный коэффициент в диапазоне от минус 10 °C до плюс 15 °C и от 35 °C до 45 °C-±(0,001 % от П)/°C (для РЮтР и ЕХТЮтР - ±(0,002 % от ДИ)/°C)
Таблица 13 - Калибраторы многофункциональные Веатех МСб-Ех, исполнение (-R). Измерение/воспроизведение электрических величин
|
Функция |
Диапазон измерения (воспроизведения) |
Разрешающая способность |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха от минус 10 до плюс 50 °C) |
|
Измерение напряжения по-стоянного тока |
от минус 510 до плюс 510 мВ (ТС1, ТС2) |
0,001 мВ |
± (0,007 % от X + 4 мкВ) |
|
от минус 500 до плюс 500 мВ (IN) |
0,001 мВ |
± (0,006 % от X + 5 мкВ) | |
|
от 500 мВ до 5 В (IN) |
0,00001 В |
± (0,006 % от X + 0,25 мВ) | |
|
от 5 до 30,ЗВ (IN) |
0,0001 В | ||
|
от минус 5 В до минус 500 мВ (IN) |
0,00001 В | ||
|
от минус 30,3 до минус 5 В (IN) |
0,0001 в | ||
|
Измерение силы постоянного тока |
от минус 25 до плюс 25 мА |
0,0001 мА |
±(0,01 %отХ+ 1 мкА) |
|
от минус 100 до минус 25 мА и от 25 до 100 мА (IN) |
0,001 мА |
± (0,01 % от X + 1 мкА) | |
|
Измерение со-противления постоянному току |
от 0 до 100 Ом |
0,001 Ом |
± 6 мОм* |
|
от 100 до 110 Ом |
0,001 Ом |
± (0,006 % от X)* | |
|
от 110 до 150 Ом |
0,001 Ом |
± (0,007 % от X)* | |
|
от 150 до 300 Ом |
0,001 Ом |
± (0,008 % от X)* | |
|
от 300 до 400 Ом |
0,001 Ом |
± (0,009 % от X)* | |
|
от 400 до 4040 Ом |
0,01 Ом |
± (0,015 % отХ + 12 мОм)* | |
|
Воспроизведение напряжения постоянного тока |
от минус 500 до плюс 500 мВ (ТС1) |
0,001 мВ |
± (0,007 % от X + 4 мкВ) |
|
от минус 1,5 до плюс 10,5 В |
0,00001 в |
± (0,007 % отХ + 0,1 мВ) | |
|
Воспроизведение силы постоянного тока |
от 0 до 25 мА |
0,0001 мА |
± (0,01 % от X + 1 мкА) |
|
Воспроизведение сопротивления постоянному току |
от 0 до 100 Ом |
0,001 Ом |
± 20 мОм |
|
от 100 до 400 Ом |
0,001 Ом |
± (0,01 % от X + 10 мОм) | |
|
от 400 до 4000 Ом |
0,01 Ом |
± (0,015 % от Х +20 мОм) | |
|
Измерение частоты сигналов, воспроизведение частоты прямоугольных сигналов |
от 0,0027 (0,0005) до 0,5 Гц |
0,000001 Гц |
± (0,002 % от X + 0,000002 Гц) |
|
от 0,5 до 5 Гц |
0,00001 Гц |
± (0,002 % от X + 0,00002 Гц) | |
|
от 5 до 50 Гц |
0,0001 Гц |
± (0,002 % от X + 0,0002 Гц) | |
|
от 50 до 500 Гц |
0,001 Гц |
± (0,002 % от X + 0,002 Гц) | |
|
от 500 до 5000 (3000) Гц |
0,01 Гц |
±(0,002 % от X + 0,02 Гц) | |
|
от 5000 до 51000 Гц (только измерение) |
0,1 Гц |
±(0,002 % от X + 0,2 Гц) | |
|
Примечания: X - значение измеряемой/воспроизводимой величины. * - пределы допускаемой основной погрешности приведены для 4-х проводной схемы подключения, для 3-х проводной схемы подключения к формуле необходимо добавить 13,5 мОм | |||
Таблица 14 - Калибраторы многофункциональные Веатех МСб-Ех, исполнение (-R).
Измерение/воспроизведение сигналов термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления |
Диапазоны измерения (воспроизведения), °C |
Пределы допускаемой основной погрешности в режиме измерения (при температуре окружающего воздуха от минус 10 °C до плюс 50 °C) |
Пределы допускаемой основной погрешности в режиме воспроизведения (при температуре окружающего воздуха от минус 10 °C до плюс 50 °C) |
|
Pt50 (W100=1,385) |
от минус 200 до плюс 270 |
±0,03 °C |
±0,11 °C |
|
от 270 до 850 |
±0,012 %отХ |
± (0,015 % от X + 0,11 °C) | |
|
Pt100 (W100=1,385) |
от минус 200 до 0 |
±0,015 °C |
±0,05 °C |
|
от 0 до 850 |
± (0,012 % от Х +0,015 °C) |
± (0,014 % от Х +0,05 °C) | |
|
Pt200 (W100=1,385) |
от минус 200 до минус 80 |
±0,01 °C |
±0,025 °C |
|
от минус 80 до 0 |
± 0,02 °C |
±0,035 °C | |
|
от 0 до 260 |
± (0,012 % отХ + 0,02 °C) |
±(0,011 % от Х +0,04 °C) | |
|
от 260 до 850 |
± (0,02 % отХ + 0,045 °C) |
± (0,02 % от Х +0,06 °C) | |
|
Pt400 (Wioo=1,385) |
от минус 200 до минус 100 |
± 0,01 °C |
±0,015 °C |
|
от минус 100 до 0 |
±0,02 °C |
± 0,03 °C | |
|
от 0 до 850 |
± (0,019 % от Х +0,045 °C) |
± (0,019 % отХ + 0,05 °C) | |
|
Pt500 (W100=1,385) |
от минус 200 до минус 120 |
±0,01 °C |
±0,015 °C |
|
от минус 120 до минус 50 |
±0,02 °C |
±0,025 °C | |
|
от минус 50 до 0 |
± 0,045 °C |
±0,05 °C | |
|
от 0 до 850 |
± (0,019 % от Х + 0,045 °C) |
± (0,019 % от Х +0,05 °C) | |
|
PtIOOO (W100=1,385) |
от минус 200 до минус 150 |
±0,008 °C |
± 0,011 °C |
|
от минус 150 до минус 50 |
±0,031 °C |
± 0,035 °C | |
|
от минус 50 до 0 |
±0,041 °C |
± 0,043 °C | |
|
от 0 до 850 |
± (0,019 % от Х +0,041 °C) |
± (0,019 % отХ + 0,043 °C) | |
|
50П (W100=1,391-06) |
от минус 200 до плюс 50 |
±0,03 °C |
- |
|
от минус 200 до плюс 270 |
- |
± 0,11 °C | |
|
от 50 до 850 |
±(0,01 % от Х + 0,025 °C) |
- | |
|
от 270 до 850 |
- |
± (0,015 % от Х + 0,073 °C) | |
|
100П (Wioo=1.391-06) |
от минус 200 до 0 |
±0,015 °C |
± 0,05 °C |
|
от 0 до 850 |
± (0,012 % от Х +0,015 °C) |
± (0,014 % от Х +0,05 °C) | |
|
50M (Wioo=1,428-06) |
от минус 180 до плюс 200 |
±0,029 °C |
±0,094 °C |
|
100M (Wioo=1,428-06) |
от минус 180 до 0 |
± 0,015 °C |
± 0,047 °C |
|
от 0 до 200 |
± (0,012 % от Х +0,015 °C) |
±(0,01 % от Х + 0,047 °C) | |
|
100H W 00= 1,617) |
от минус 60 до 0 |
±0,013 °C |
± 0,043 °C |
|
от 0 до 180 |
± (0,007 % от Х +0,013 °C) |
Примечания:
X - значение измеряемой/воспроизводимой величины в °C.
Номинальные статические характеристики термопреобразователей сопротивления указаны в соответствии с ГОСТ 6651-2009.
Таблица 15 - Калибраторы многофункциональные Веатех МСб-Ех, исполнение (-R). 4змерение/воспроизведение сигналов термопар.
|
Тип термопары |
Диапазоны измерения (воспроизведения), °C |
Разрешающая способность, °C |
Пределы допускаемой основной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 50 °C) |
|
ПР (В) |
от 50 до 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от 200 до 500 |
0,01 |
± 2,0 °C | |
|
от 500 до 800 |
0,01 |
± 0,8 °C | |
|
от 800 до 1820 |
0,01 |
±0,5 °C | |
|
ПП (R) |
от минус 50 до 0 |
0,01 |
± 1,0 °C |
|
от 0 до 150 |
0,01 |
± 0,7 °C | |
|
от 150 до 400 |
0,01 |
± 0,45 °C | |
|
от 400 до 1768 |
0,01 |
±0,4 °C | |
|
ПП (S) |
от минус 50 до 0 |
0,01 |
±0,9 °C |
|
от 0 до 100 |
0,01 |
± 0,7 °C | |
|
от 100 до 300 |
0,01 |
± 0,55 °C | |
|
от 300 до 1768 |
0,01 |
± 0,45 °C | |
|
ХА (К) |
от минус 270 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,1 % отХ + 0,1 °C) | |
|
от 0 до 1000 |
0,01 |
± (0,007 % от Х +0,1 °C) | |
|
от 1000 до 1372 |
0,01 |
±(0,017 % от X) | |
|
ХК Е) |
от минус 270 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,06 % от X + 0,07°С) | |
|
от 0 до 1000 |
0,01 |
± (0,005 % от X + 0,07 °C) | |
|
МК (Т) |
от минус 270 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,1 % отХ + 0,1 °C) | |
|
от 0 до 400 |
0,01 |
±0,1 °C | |
|
ЖК (J) |
от минус 210 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до 0 |
0,01 |
± (0,06 % от X + 0,08 °C) | |
|
от 0 до 1200 |
0,01 |
± (0,006 % от X + 0,08 °C) | |
|
НН (N) |
от минус 270 до минус 200 |
0,01 |
± (0,007 % от Y + 4 мкВ) |
|
от минус 200 до минус 100 |
0,01 |
± 0,2 % от X | |
|
от минус 100 до 0 |
0,01 |
± (0,05 % от X + 0,15 °C) | |
|
от 0 до 800 |
0,01 |
±0,15 °C | |
|
от 800 до 1300 |
0,01 |
± (0,01 % от X + 0,07 °C) | |
|
ХК (L) |
от минус 200 до 0 |
0,01 |
± (0,052 % от X + 0,07 °C) |
|
от 0 до 380 |
0,01 |
± 0,07 °C | |
|
от 380 до 800 |
0,01 |
± (0,008 % от X + 0,04) °C | |
|
ВР (А)-1 |
от 0 до 300 |
0,01 |
± (- 0,023 % от X + 0,33 °C) |
|
от 300 до 1500 |
0,01 |
± (0,014 % от Х +0,22 °C) | |
|
от 1500 до 2500 |
0,01 |
± (0,039 % от X-0,15 °C) |
Примечания: в таблице 15 пределы допускаемой основной погрешности для каждого типа термопары указан без учета погрешности канала компенсации термопары холодного спая.
X (Y) - значение измеряемой/воспроизводимой величины в °C (мВ).
Характеристики канала компенсации термопары холодного спая:
диапазон компенсации температуры холодного спая от минус 10 °C до плюс 50 °C;
пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от 15 °C до 35 °C - ± 0,15 °C.
Допускаемый температурный коэффициент в диапазоне от минус 10 °C до и плюс 15 °C и от 35 °C до 50 °C — ± 0,005 °C / °C.
Номинальные статические характеристики термопар указаны в соответствии с
СТБ ГОСТ Р 8.585-2004.
--------------------------------------------------------------------------------------------------|| йтум.......I-------
Таблица 16 - Калибраторы многофункциональные Веатех МСб-Ех, исполнение (-R). Знутренние и внешние модули измерение давления
|
Модуль |
Диапазоны измерения давления |
Пределы допускаемой основной погрешности при МПИ 6 месяцев (при температуре окружающего воздуха (25 ± 10) °C) |
Пределы допускаемой основной погрешности при МПИ 12 месяцев (при температуре окружающего воздуха (25 ± 10) °C) |
|
(код точности 1) |
(код точности 2) | ||
|
Внутренние модули измерения давления | |||
|
РВ-Ех |
от 70 до 120 кПа абс. |
- |
± 0,05 кПа |
|
P10mD-Ex |
± 1 кПа дифф. |
- |
+ (0,10 % П + 0,05 % Д) |
|
Р100m-Ex |
от 0 до 10 кПа |
- |
± (0,025 % П + 0,025 % ВП) |
|
P400mC-Ex |
± 40 кПа |
- |
±(0,025 % П+ 0,02 % ВП) |
|
Р1С-Ех |
± 100 кПа |
- |
±(0,025 % П+ 0,015% ВП) |
|
Р2С-Ех |
от минус 100 до 200 кПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
РбС-Ех |
от минус 100 до 600 кПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
Р20С-Ех |
от минус 100 до 2000 кПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
РбО-Ех |
от 0 до 6 МПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
РЮО-Ех |
от 0 до 10 МПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
Р160-Ех |
от 0 до 16 МПа |
- |
±(0,025 % П + 0,01 % ВП) |
|
Внешние мод' |
/ли измерения давления | ||
|
EXTB-IS |
от 70 до 120 кПа абс. |
± 0,03 кПа |
±0,05 кПа |
|
EXT10mD-IS |
± 1 кПа дифф. |
± (0,06 % П + 0,035 % Д) |
±(0,10 % П+ 0,05 % Д) |
|
EXT 100m-IS |
от 0 до 10 кПа |
±(0,015% П+ 0,017% ВП) |
±(0,025 % П+ 0,025% ВП) |
|
EXT250mC-IS |
± 25 кПа |
±(0,015% П+ 0,017% ВП) |
±(0,025 % П+ 0,025 % ВП) |
|
EXT400mC-IS |
± 40 кПа |
±(0,015% П+ 0,015% ВП) |
±(0,025% П+ 0,02% ВП) |
|
EXT630mC-IS |
± 63 кПа |
±(0,015% П+ 0,015% ВП) |
± (0,025 % П + 0,02 % ВП) |
|
EXT1C-IS |
± 100 кПа |
±(0,015% П+ 0,01 %ВП) |
±(0,025 % П+ 0,015% ВП) |
|
EXT1.6C-IS |
от минус 100 до 160 кПа |
±(0,015 % П+ 0,01 %ВП) |
±(0,025 % П+ 0,015 % ВП) |
|
EXT2C-IS |
от минус 100 до 200 кПа |
±(0,015 % П+ 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
EXT2.5C-IS |
от минус 100 до 250 кПа |
±(0,015% П+ 0,007% ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT4C-IS |
от минус 100 до 400 кПа |
±(0,015% П+ 0,007% ВП) |
±(0,025 % П+ 0,01 %ВП) |
|
EXT6C-IS |
от минус 100 до 600 кПа |
±(0,015% П+ 0,007% ВП) |
±(0,025% П+ 0,01 %ВП) |
|
EXT10C-IS |
от минус 100 до 1000 кПг |
±(0,015% П+ 0,007 % ВП) |
±(0,025% П + 0,01 %ВП) |
|
EXT16C-IS |
от минус 100 до 1600 кПг |
± (0,015 % П + 0,007 % ВП) |
±(0,025% П+ 0,01 %ВП) |
|
EXT20C-IS |
от минус 100 до 2000 кПг |
±(0,015 % П+ 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
EXT25-IS |
от 0 до 2500 кПа |
±(0,015 % П+ 0,007 % ВП) |
± (0,025 % П + 0,01 % ВП) |
|
EXT40-IS |
от 0 до 4 МПа |
± (0,015 % П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT60-IS |
от 0 до 6 МПа |
± (0,015 % П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT 100-IS |
от 0 до 10 МПа |
±(0,015% П+ 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT 160-IS |
от 0 до 16 МПа |
±(0,015% П + 0,007 % ВП) |
±(0,025 % П + 0,01 % ВП) |
|
EXT250-IS |
от 0 до 25 МПа |
±(0,015% П +0,01 %ВП) |
±(0,025 % П + 0,015 % ВП) |
|
EXT400-IS |
от 0 до 40 МПа |
± (0,015 % П + 0,01 % ВП) |
±(0,025 % П + 0,015 % ВП) |
|
EXT600-IS |
от 0 до 60 МПа |
±(0,015% П +0,01 %ВП) |
±(0,025 % П + 0,015 % ВП) |
|
EXT1000-IS |
от 0 до 100 МПа |
±(0,015 % П+ 0,01 %ВП) |
+ (0,025 % П+ 0,015% ВП) |
I Го?лэг;*/е€ЧМ,ы*рвеС7р
Лист 20 Листов 24
Продолжение таблицы 16
|
Модуль |
Диапазоны измерения давления |
Пределы допускаемой основной погрешности при МПИ 6 месяцев (при температуре окружающего воздуха (25 ± 10) °C) |
Пределы допускаемой основной погрешности при МПИ 12 месяцев (при температуре окружающего воздуха (25 ±10) °C) |
|
(код точности 1) |
(код точности 2) | ||
|
EXT200MC-S- IS |
± 20 кПа |
± (0,03 % П + 0,03 % ВП) |
±(0,05% П ±0,05% ВП) |
|
EXT2C-S-IS |
от минус 100 до 200 кПа |
± 0,035 % ВП |
± 0,05 % ВП |
|
EXT20C-S-IS |
от минус 100 до 2000 кПа |
±0,035 % ВП |
±0,05 % ВП |
|
EXT160-S-IS |
от 0 до 16 МПа |
±0,035 % ВП |
±0,05 % ВП |
|
Примечания: П - значение измеряемого давления; ДИ - диапазон измерения давления; ВП - верхний предел измерения давления. Допускаемый температурный коэффициент в диапазоне от минус 10 °C до плюс 15 °C и от 35 °C до 50 °C-±(0,001 % от П)/°C (для PIOmD-Ехи EXT10mD-IS-±(0,002 % от ДИ)/ °C). | |||
Таблица 17 - Общие технические характеристики.
|
Дисплей | |
|
MC2-R, MC4-R |
Графический, ЖК, 60 х 60 мм (160 х 160 пиксел) с подсветкой |
|
Beamex МС6, исполнение (-R) Beamex MC6WS, исполнение (-R) Веатех МСб-Ех, исполнение (-R) |
Сенсорный TFT, 5.7”(640 х 480 пиксел) с подсветкой |
|
Питание | |
|
MC4-R, MC2-R |
Съемный аккумулятор (Ni-MH, 4000 мА 3,6 В), ЗУ -100-240 В, 50-60 Гц |
|
Веатех МСб-Ех, исполнение (-R) |
Аккумулятор (NiMh, 4500 мА*ч, 9,6 В), ЗУ -100...240 В/=15 В |
|
Веатех МС6, исполнение (-R), Веатех MC6WS, исполнение (-R) |
Аккумулятор (Li-PO, 4200 мА*ч), ЗУ -100-240 В |
|
Защита от пыли и влаги | |
|
Веатех МС6, исполнение (-R), Веатех MC6WS, исполнение (- R) |
IP65 (для Веатех MC6WS, исполнение (-R) степень защиты лицевой панели в монтированном состоянии) |
|
Условия эксплуатации/хранения | |
|
MC2-R, MC4-R, Веатех МСб-Ех, исполнение (-R) |
от -10 °C до +50 °C / от -20 °C до +60 °C, от 0 % до 80% относительной влажности |
|
Веатех МС6, исполнение (-R), Веатех MC6WS, исполнение (-R) |
от -10 °C до +45 °C / от -20 °C до +60 °C, от 0 % до 80% относительной влажности |
|
Идентификационные данные | |
|
Номер версии (идентификационный номер ПО) |
Версия ПО не ниже 1.00 |
|
Цифровой идентификатор ПО |
Не используется |
|
Габариты (Д х Ш х В); масса нетто | |
|
MC2-R, MC4-R |
215*102x49 мм; 0,72 - 0,83 кг |
|
Веатех МС6, исполнение (-R) |
200x230x70 мм; 1,5 - 2,0 кг |
|
Веатех МСб-Ех, исполнение (-R) |
207 х 231 х 80 мм; 2,5 - 2,9 кг |
|
Веатех MC6WS, исполнение (-R) |
250*200*305, 5,5 кг |
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.
Комплектность
В комплект поставки входят:
- калибратор давления и электрических сигналов серии MC-R с предварительно установленными по заказу модулями и принадлежностями;
- блок аккумуляторов и сетевой адаптер/зарядное устройство; комплект кабелей и контрольных проводов;
- ручные воздушные и гидравлические насосы с шлангами и прокладками (комплектация по дополнительному заказу);
- мягкий кейс (комплектация по дополнительному заказу);
- руководство по эксплуатации на русском языке;
- методика поверки МРБ МП. 1245-2019 "Калибраторы многофункциональные серии MC-R".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация "Beamex Оу АЬ", Финляндия.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 1245-2019 "Калибраторы многофункциональные серии MC-R".
Заключение
Калибраторы давления и электрических сигналов серии MC-R соответствуют технической документации фирмы "Beamex Оу АЬ" (Финляндия), ГОСТ 12997-84, ТР ТС 004/2011 (декларация соответствия № ЕАЭС N RU Д-Fl.БЛ08.В.00322/18 сроком действия по 08.11.2023), ТР ТС 020/2011 (декларация соответствия №ТС N RU Д-FI.AH3O.B.O4152 от 01.04.2015 по 31.03.2020), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-FI.AA87.B.00961 серия RU № 0606631 от 17.04.2018 по 16.04.2023)
Межповерочный интервал - не более 6 месяцев (для кода точности 1), не более 12 месяцев (для кода точности 2);
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 6 месяцев (для кода точности 1), не более 12 месяцев (для кода точности 2);.
Примечание - При проведении поверки владелец средства измерения указывает код точности в соответствии с требуемыми характеристиками согласно таблицам 4, 8, 12, 16.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
