Измерители-сигнализаторы давления воздуха аппаратов дыхательных изолирующих серии BD, AirMaXX, AirGo, AirXpress Fire (в дальнейшем - измерители-сигнализаторы) предназначены для измерения избыточного давления воздуха в баллонах аппаратов дыхательных различных модификаций, а также сигнализации при уменьшении давления сжатого воздуха в баллоне ниже установленного порогового значения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3569 19 |
| Наименование | Измерители-сигнализаторы давления воздуха аппаратов дыхательных изолирующих серии BD, AirMaXX, AirGo, AirXpress Fire |
| Год регистрации | 2019 |
| Номер сертификата | 12337 |
| Дата регистрации | 2019-01-31 |
| Срок действия | 2024-01-31 |
| Получатель сертификата | фирма "MSA Europe GmbH", Швейцария (CH)(изготовитель - фирма MSA Produktion Deutschland GmbH, Германия (DE)) |
Производитель / Заявитель
фирма "MSA Europe GmbH", Швейцария (изготовитель - фирма MSA Produktion Deutschland GmbH, Германия)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1763-2008 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 04 3569 19 [2019-05-21]
rb-03-04-3569-19_2019-05-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3569 19 [2013-09-24]
rb-03-04-3569-19_2013-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3569 19 [2015-04-27]
rb-03-04-3569-19_2015-04-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3569 19 [2008-04-01]
rb-03-04-3569-19_2008-04-01.pdf
|
Скачать |
Описание типа
Назначение
Измерители-сигнализаторы давления воздуха аппаратов дыхательных изолирующих серии BD, AirMaXX, AirGo, AirXpress Fire (в дальнейшем - измерители-сигнализаторы) предназначены для измерения избыточного давления воздуха в баллонах аппаратов дыхательных различных модификаций, а также сигнализации при уменьшении давления сжатого воздуха в баллоне ниже установленного порогового значения.
Аппараты дыхательные применяют для индивидуальной защиты органов дыхания и зрения человека при тушении пожаров в зданиях, сооружениях и на производственных объектах, а также для выполнения других видов аварийных работ в различных областях хозяйственной деятельности.
Описание
В состав измерителей-сигнализаторов входят деформационный манометр, редуктор высокого давления с сигнальным устройством, соединительные шланги высокого и редуцированного давления.
Измерители-сигнализаторы изготавливают следующих модификаций: BD, AirMaXX, А1г6о(исполнение AiGoFix), AirXpress Fire (исполнение AirXpress Fire-Z).
Для измерения давления применяются манометры КМ, BD 96.
Давление воздуха в системе создается при помощи баллона сжатого воздуха, закрепленного на ложементе аппарата.
Редуктор высокого давления обеспечивает снижение высокого давления от 30 МПа до 0,7 МПа. Редуктор оснащен:
- штуцером для подсоединения баллона сжатого воздуха;
- клапаном безопасности (срабатывающим в случае превышения давления на выходе редуктора, настроенного на давление (от 1,1 до 1,5 МПа);
- сигнальным устройством, выдающим сигнал звуковой тревоги о близком конце запаса воздуха в баллонах при понижении давления в баллонах ниже установленного порога (в исполнении S размещенным на шланге вблизи уха);
- шлангом с разъемом для подсоединения легочного автомата (в исполнении Z со вторым разъемом для подсоединения легочного автомата или спасательного комплекта);
- шлангом с манометром;
- подсоединительным штуцером системы скоростного наполнения баллонов QuickFill (в исполнении Q);
- в исполнениях SL (single line) аппаратов (включая исполнения - Q, - Click, - М, - ЗС, - 3N, ASV) два разъема для подсоединения легочных автоматов и сигнальное устройство оформлены в виде нагрудного комбинированного блока в одном узле с манометром КМ;
- в исполнениях ICU манометр BD96 встроен в блок персонального контроля.
Измерители-сигнализаторы могут оснащаться устройствами передачи информации alphaMITTER и приема информации alphaSCOUT / alphaSCOUT ТМ (с функцией телеметрической передачи информации по радио).

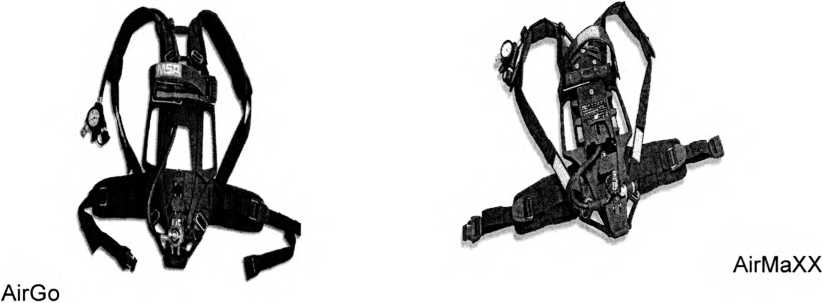

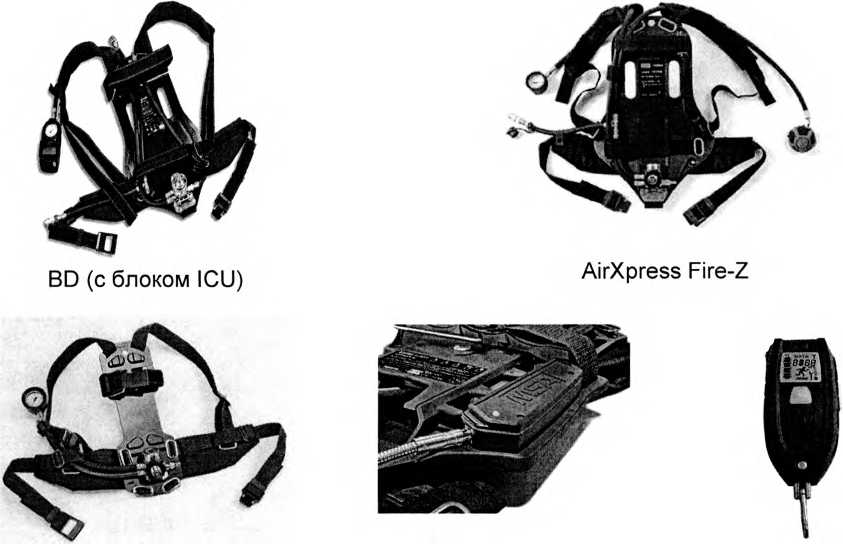

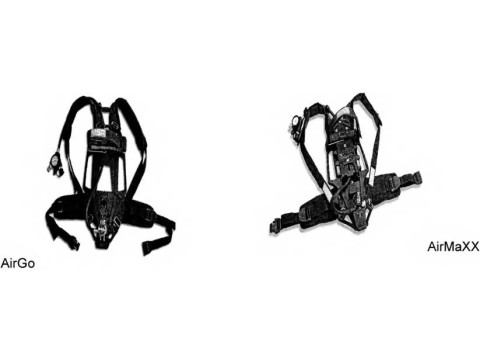

Внешний вид измерителей-сигнализаторов приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
BD Mini Устройства передачи информации
alphaMITTER, alphaSCOUT / alpaSCOUT ТМ
Рисунок 1 Внешний вид измерителей-сигнализаторов давления.
ij росударсгвенный рж;'| I
I. Ip-—"--"/... ,
П илт- П П|»гтпп С
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1. Основные технические и метрологические характеристики
|
Наименование характеристики |
Значения характеристики | |
|
BD (кроме BD Mini) AirMaXX AirGo (AiGoFix) AirXpress Fire (AirXpress Fire-Z) |
BD Mini | |
|
Диапазон показаний давления, МПа (бар) |
от 0 до 35 (350) | |
|
Диапазон измерений давления, МПа (бар) |
от 0 до 30 (300) | |
|
Пределы допускаемой основной приведенной погрешности при измерении давления, % от диапазона показаний |
±1,6 | |
|
Пороги срабатывания сигнализации, МПа (бар) |
5,5 (55) |
от 10,5 (105) ДО 5,5 (55) |
|
Пределы допускаемой погрешности срабатывания сигнализирующего устройства, МПа (бар) |
±0,5 (5) | |
|
Пределы допускаемой дополнительной приведенной погрешности при измерении давления, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальных условий в диапазоне рабочих температур, % |
±0,4 | |
|
Нормальные условия измерений: - температура окружающей среды, °C; - относительная влажность, %; - атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106,7 | |
|
Давление на выходе из редуктора (при давлении в баллоне 20 МПа), МПа |
от 0,6 до 0,8 | |
|
Допустимое изменение давления на выходе из редуктора за 1 мин, МПа |
от минус 0,03 до плюс 0,06 | |
|
Давление срабатывания предохранительного клапана редуктора, МПа |
от 1,1 до 1,5 | |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 40 до плюс 60 | |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
до 100 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 67 | |
|
Средний срок службы, лет, не менее |
9 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации измерителей-сигнализаторов давления.
Комплектность
Комплект поставки измерителей-сигнализаторов указан в таблице 2. Таблица 2
|
Наименование |
Количество |
|
Манометр |
1 |
|
Редуктор высокого давления с сигнальным устройством |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1763-2013 "Измерители-сигнализаторы давления воздуха аппаратов дыхательных изолирующих серии BD, AirMaXX, AirGo, AirXpress Fire" |
Г * - на партию |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "MSA Europe GmbH" (Швейцария).
МРБ МП. 1763-2013 "Измерители-сигнализаторы давления воздуха аппаратов дыхательных изолирующих серии BD, AirMaXX, AirGo, AirXpress Fire. Методика поверки".
Заключение
Измерители-сигнализаторы давления воздуха аппаратов дыхательных изолирующих серий BD, AirMaXX, AirGo, AirXpress Fire соответствуют требованиям документации фирмы "MSA Europe GmbH" (Швейцария).
Измерители-сигнализаторы соответствуют требованиям Технического регламента Таможенного союза «О безопасности средств индивидуальной защиты» ТР ТС 019/2011 (регистрационные номера сертификатов соответствия № ТС RU С-СН.СЩ18.В.00537, №ТС RU С-СН.СЩ18.В.00538, № ТС RU С-СН.СЩ18.В.01241 № ТС RU С-СН.СЩ18.В.01242).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
