Калибраторы давления портативные Метран 501-ПКД-Р

Назначение

Калибраторы давления портативные Метран 501-ПКД-Р (далее - калибраторы) предназначены для измерения и воспроизведения давления жидкостей и газов, разрежения газов, напряжения и силы постоянного тока.

Описание

Принцип действия калибраторов состоит в измерении давления с помощью тензопреобразовагеля, расположенного в модуле давления. При воздействии измеряемого давления аналого-цифровой преобразователь, расположенный в модуле давления преобразует электрический сигнал, пропорциональный давлению в цифровой код, который передаётся в микроконтроллер электронного блока.

Калибраторы применяются в качестве эталона при поверке и калибровке различных средств измерения давления (СИД), в том числе преобразователей давления с унифицированными выходными электрическими сигналами, измерительных преобразователей, вторичных приборов, показывающих манометров и реле давления.

Основными элементами калибраторов являются электронный блок и внешние модули давления. Электронный блок выполнен в виде портативного прибора в пластмассовом корпусе, на лицевой панели которого размещены клавиатура и жидкокристаллический буквенно-цифровой дисплей, на верхней торцевой панели - клеммы для подключения к измеряемым (воспроизводимым) электрическим сигналам, на боковой панели - разъём для подключения модуля давления, блока электропитания, интерфейсного модуля. С одним электронным блоком может работать до 12 модулей давления с различными диапазонами измерений. Для воспроизведения давления прилагаются источники создания давления.

Электропитание калибраторов может осуществляться от внутреннего аккумулятора, расположенного в элекгронном блоке или от сетевого блока питания.

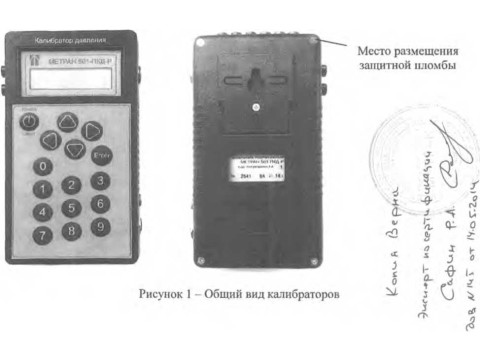

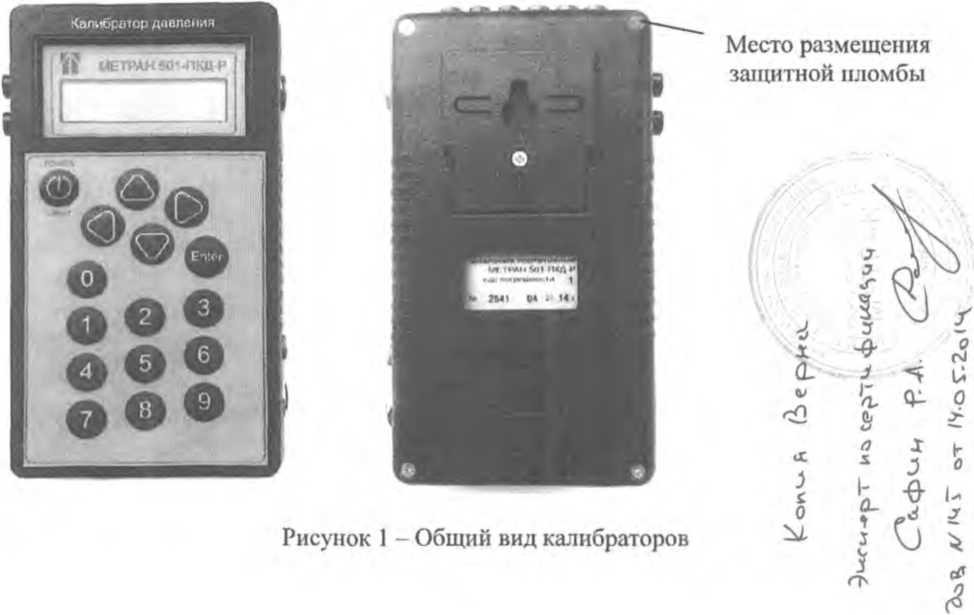

Общий вид калибраторов приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) калибраторов имеет следующие идентификационные

данные, приведенные в таблице 1.

_____Таблица 1 - Идентификационные данные ПО

Защита калибраторов от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений модулей давления калибраторов и предельные допустимые

давления приведены в таблице 2.

Таблица 2

Диапазон показаний электрических сигналов, измеряемых электронным блоком:

- постоянный ток, мА

- напряжение постоянного тока, В

Диапазон электрических сигналов, воспроизводимых электронным блоком:

- постоянный ток, мА

- напряжение постоянного тока, В

Нормируемый диапазон измерений и воспроизведения:

- постоянный ток, мА

- напряжение постоянного тока, В

Пределы допускаемой основной погрешности измерений давления, измерений и воспроизведения постоянного тока, напряжения постоянного тока и число разрядов индикации калибратора в зависимости от кода предела допускаемой погрешности приведены в таблице 3.

Таблица 3

Примечания

1 ИВ - значение измеряемой (воспроизводимой) величины.

2 ВПИ - верхний предел измерений поддиапазона модуля давления.

3 Основная погрешность измерений давления включает нелинейность, гистерезис и повторяемость при температуре окружающего воздуха (20±2)°С.

4 *Поставляется по согласованию с заказчиком.

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C от температуры (20±2)°С, %

Мощность, потребляемая электронным блоком, не более, В-А

- при измерении

- при воспроизведении

Масса калибратора без источника давления с 12 модулями давления,

не более, кг

Габаритные размеры электронного блока, не более, мм                  185* 110x46

Средний срок службы калибратора, не менее, лет

Средняя наработка на отказ, не менее, ч

Условия эксплуатации:

- температура окружающего воздуха, °C                                от 0 до 50;

- относительная влажность воздуха при температуре 35 °C, %            от 30 до 80;

- атмосферное давление, кПа                                       от 84,0 до 106,7

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также фотохимическим способом на табличку электронного блока калибратора.

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется в соответствии с документом 1560.000.00 МИ «Калибратор давления портативный Метран 501-ПКД-Р. Методика поверки», согласованным с ФГУ «Челябинский ЦСМ» 27.04.2009 г.

Основные средства поверки:

- манометры грузопоршневые: МП-2,5; МП-60; МП-600 класс точности 0,01, 0,02;

- задатчики избыточного давления: Воздух-4000; Воздух-6,3 класс точности 0,02;

- калибраторы давления пневматические: Метран-504 Воздух II; Метран-505 Воздух-1 класс точности 0,02;

- манометры абсолютного давления МПА-15, с пределом допускаемой основной погрешности ± 6,65 Па в диапазоне от 0 до 20 кПа; ± 13,3 Па в диапазоне от 20 до 133 кПа; ± 0,01 % в диапазоне от 133 до 400 кПа;

- задатчики разряжения Метран-503 Воздух класс точности 0,02;

- вольтметр универсальный типа В7-54/2 класс точности 0,0015/0,002;

- мера электрического сопротивления МС 3007 класс точности 0,002.

Сведения о методах измерений

содержатся в документе «Калибратор давления портативный Метран 501-ПКД-Р. Руководство по эксплуатации. 1560.000.00 РЭ».

Нормативные документы

1 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

2 ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па».

3 ГОСТ 8.223-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102 до 4000-102 Па.

4 ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10‘16 до 30 А».

5 ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

6 ТУ 4381-056-51453097-2009 «Калибраторы давления портативные Метран 501-ПКД-Р. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
