Датчики тензорезисторные весоизмерительные "S-образного типа" модель 4508

Номер в ГРСИ РФ:	РБ 03 03 6869 18
Раздел:	Средства измерений силы и твердости [3]
Категория:	Датчики весоизмерительные
Производитель / заявитель:	ООО УК "СИБТЕНЗОПРИБОР", г. Кемерово

Скачать

Описание типа РБ 03 03 6869 18 [2019-02-19]

rb-03-03-6869-18_2019-02-19.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Датчики тензорезисторные весоизмерительные «S-образного типа» модель 4508 (далее - датчики) предназначены для преобразования измеряемой нагрузки в аналоговый нормированный электрический сигнал.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 03 6869 18
Наименование	Датчики тензорезисторные весоизмерительные "S-образного типа" модель 4508
Год регистрации	2018
Номер сертификата	12260
Дата регистрации	2018-12-20
Срок действия	2021-09-26
Получатель сертификата	ООО УК "СИБТЕНЗОПРИБОР", г. Кемерово, Российская Федерация (RU)

Производитель / Заявитель

ООО УК "СИБТЕНЗОПРИБОР"

Адрес: г. Кемерово, пер. Щегловский, д. 1, офис 4

Контакты: (384-2) 77-75-35

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Датчики метрологически НЕ обеспечены в Республике Беларусь. Метрологическому контролю подлежат весы, в состав которых входят вышеуказанные датчики.
Методика поверки	Поверка проводится согласно приложению ДА ГОСТ OIML R 76-1-2011.
Признание поверки	Первичная при выпуске на производства: СНИИМ (аттестат аккредитации - №RA.RU.311579, шифр поверительного клейма - Н)(НТК №12-18),

Поверители

Скачать

Описание типа РБ 03 03 6869 18 [2019-02-19]

rb-03-03-6869-18_2019-02-19.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Основа конструкции датчиков - это упругий элемент «S-образного типа» форма которого позволяет оценивать силы растяжения и сжатия. В средней части элемента упругого выполнены два отверстия в которых наклеены тензорезисторы. Тензорезисторы соединены между собой в мостовой схеме.

В датчиках выполнена полость для размещения печатной платы и регулировочных резисторов. С целью герметизации и защиты от несанкционированного доступа полость, где установлена печатная плата и регулировочные резисторы, заполнена герметиком.

Для подключения к вторичной аппаратуре в торце опорной части датчиков установлена герметичная вилка разъема для датчиков с разъемом или кабельный ввод для датчиков с кабелем.

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под воздействием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Пломбирование корпуса датчиков не предусмотрено.

Структура условного обозначения датчиков:

Датчик 4508(A)-B-C-D-E, где

А - обозначение функционального назначения датчика: «С» - сжатие, «Р» - растяжение;

В - максимальная нагрузка датчика в тоннах;

С - исполнение датчика: с кабельным выводом (К) или с разъемом (Р);

D- класс точности по ГОСТ 8.631-2013;

Е - сопротивление мостовой схемы.

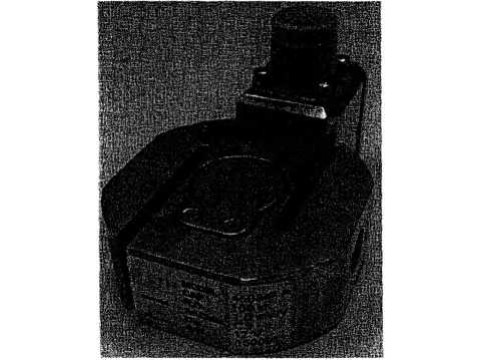

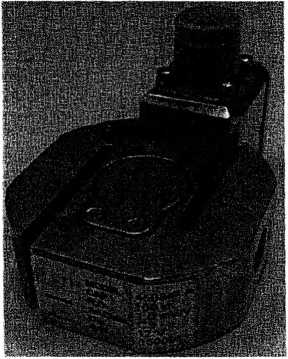

Внешний вид датчика приведен на рисунке 1.

Рисунок 1 - Внешний вид датчика

Программное обеспечение

Программное обеспечение отсутствует.

Технические характеристики

Метрологические и технические характеристики датчиков приведены в таблице 1.

Таблица 1

Наименование параметра или характеристики	Значение характеристики
Модель датчика	4508
Максимальная нагруз-ка(Етах), т	0,1; 0,2; 0,5; 1,0; 2.0; 5,0; 10,0
Класс точности по ГОСТ 8.631-2013	С1;СЗ
Максимальное число поверочных интервалов, птах	1000; 3000
Минимальная статическая нагрузка, относительная, %	0
Значение поверочного интервала V, кг	Етах/Пщах
Относительный vmjn	Emax/Vmin
Минимальный поверочный интервал vmin, кг	v/2
Относительный выходной сигнал, мВ/В	1,5+0,5 %
Доля от приделов допускаемой погрешности весов	0,7
Обозначение по влажности	СН
Максимальное напряжение питания, В	12
Безопасная перегрузка, %	125
Входное сопротивление, RLc, Ом	380+2,0
Выходное напряжение, Ом	400+4,0
Сопротивление изоляции, МОм, не менее	1000
Предельные значения температуры, °C	от -50 до +50
Степень защиты по ГОСТ 14254	IP68
Наименование параметра или характеристики	Значение характеристики
Модель датчика	4508
Максимальная нагрузка (Emax)> Т	0,1; 0,2; 0,5; 1,0; 2,0	5,0	10,0
Габаритные размеры (длин-нахширинахвысота), мм, не более	110x60x70	155x62x120	175x80x140
Масса, кг, не более	1,2	5,0	8,0

Продолжение таблицы 1

Наименование параметра или характеристики	Значение характеристики
Модель датчика	4508
Нагрузка, v	от 0 до 500 включ.	от 500 до 2000 включ.	свыше 2000
Пределы допускаемой погрешности	±0,35v	±0,7v	±l,05v

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность датчиков приведена в таблице 2.

Таблица 2.

Наименование	Кол-во
Датчик	1 шт.
Руководство по эксплуатации совмещённое с паспортом	1 экз.
Розетка 2РМ18КПН7Г1В1 или ОНЦ-РГ-09-7/18Р13 (для исполнения датчика с разъемом)	1 шт.
Дополнительные аксессуары (по заказу потребителя)	1 компл.

Поверка

осуществляется по ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Основные средства поверки:

- средства измерений 1-ого разряда по ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;

- вольтметр или компаратор напряжений класса точности 0,005.

Знак поверки наносится в свидетельство о поверке.
