Датчики тензорезисторные весоизмерительные "балочного типа" модели 4184, 4519, 4044, 4162
| Номер в ГРСИ РФ: | РБ 03 03 6868 18 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | ООО УК "СИБТЕНЗОПРИБОР", г. Кемерово |
|
Описание типа РБ 03 03 6868 18 [2019-02-19]
rb-03-03-6868-18_2019-02-19.pdf
|
Скачать |
Датчики тензорезисторные весоизмерительные «балочного типа» модели 4184, 4519, 4044, 4162 (далее - датчики) предназначены для преобразования измеряемой нагрузки в аналоговый нормированный электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 6868 18 |
| Наименование | Датчики тензорезисторные весоизмерительные "балочного типа" модели 4184, 4519, 4044, 4162 |
| Год регистрации | 2018 |
| Номер сертификата | 12259 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2021-09-26 |
| Получатель сертификата | ООО УК "СИБТЕНЗОПРИБОР", г. Кемерово, Российская Федерация (RU) |
Производитель / Заявитель
ООО УК "СИБТЕНЗОПРИБОР"
Адрес: г. Кемерово, пер. Щегловский, д. 1, офис 4
Контакты: (384-2) 77-75-35
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Датчикиметрологически НЕ обеспечены в Республике Беларусь. Метрологическому контролю подлежат весы, в состав которых входят вышеуказанные датчики. |
| Методика поверки | Поверка проводится согласно Приложению ДА ГОСТ OIML R 76-1-2011. |
| Признание поверки | Первичная при выпуске на производства: СНИИМ( аттестат аккредитации - №RA.RU.311579, шифр поверительного клейма - Н)(НТК №12-18). |
Поверители
Скачать
|
Описание типа РБ 03 03 6868 18 [2019-02-19]
rb-03-03-6868-18_2019-02-19.pdf
|
Скачать |
Описание типа
Назначение
Датчики тензорезисторные весоизмерительные «балочного типа» модели 4184, 4519, 4044, 4162 (далее - датчики) предназначены для преобразования измеряемой нагрузки в аналоговый нормированный электрический сигнал.
Описание
Основа конструкции датчиков - это упругий элемент, конструктивно выполненный в виде консольной балки. В средней части элемента упругого элемента наклеены тензорези-сторы. Тензорезисторы соединены между собой в мостовой схеме.
В датчиках выполнена полость для размещения печатной платы и регулировочных резисторов. С целью герметизации и защиты от несанкционированного доступа полость, где установлена печатная плата и регулировочные резисторы, заполнена герметиком.
Для подключения к вторичной аппаратуре в торце опорной части датчиков установлена герметичная вилка разъема для датчиков с разъемом или кабельный ввод для датчиков с кабелем.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под воздействием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке. Вид нагрузки датчиков - изгиб.
Пломбирование корпуса датчиков не предусмотрено.
Структура условного обозначения датчиков:
Датчик XXXX-A-B-C-D, где
ХХХХ - модель датчика: 4184; 4519; 4044; 4162;
А - максимальная нагрузка датчика в тоннах;
В - исполнение датчика: с кабельным выводом (К) или с разъемом (Р);
С- класс точности по ГОСТ 8.631-2013;
D - сопротивление мостовой схемы.

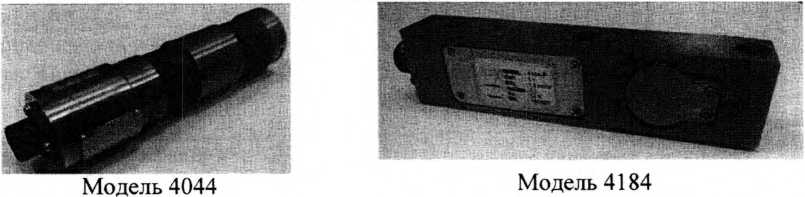

Внешний вид датчиков приведен на рисунке 1.

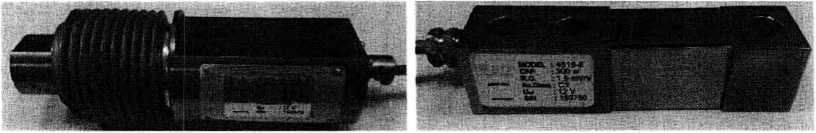

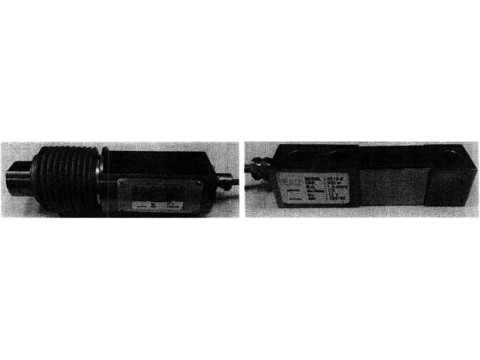

Модель 4162
Модель 4519
Рисунок 1 - Внешний вид датчиков
Программное обеспечение
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики | |||
|
Модель датчика |
4184 |
4519 |
4044 |
4162 |
|
Максимальная нагрузка(Етах), т |
1,0; 2,0; 5,0; 10,0; 20,0 |
0,3; 0,5; 0,8; 1,0 |
1,5; 2,0; 3,0 |
0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0 |
|
Класс точности по ГОСТ 8.631-2013 |
С1;СЗ |
С1;СЗ |
D0.1 |
С1;СЗ |
|
Максимальное число поверочных интервалов, nmax |
1000;3000 |
1000;3000 |
100 |
1000;3000 |
|
Минимальная статическая нагрузка, относительная, % |
0 | |||
|
Значение поверочного интервала V, кг |
Emax/nmax | |||
|
Относительный vmjn |
Emax/vmin | |||
|
Минимальный поверочный интервал, vmin, кг |
v/2 | |||
|
Безопасная перегрузка, % |
125 | |||
|
Относительный выходной сигнал, мВ/В |
1,5+0,5 % |
1,5+0,5 % |
1,0+0,5 % |
2,0+0,5 % |
|
Доля от приделов допускаемой погрешности весов |
0,7 | |||
|
Обозначение по влажности |
CH | |||
|
Максимальное напряжение питания, В |
12 | |||
|
Входное сопротивление, Rlc, Ом |
380+2,0 |
350+2,0; 380+2,0 |
400+80,0 |
380+2,0 |
|
Выходное сопротивление, Ом |
400+4,0 |
350+4,0 400+4,0 |
400+4,0 |
400+2,0 |
|
Сопротивление изоляции, МОм, не менее |
1000 | |||
|
Предельные значения температуры, °C |
от -50 до +50 | |||
|
Степень защиты по ГОСТ 14254 |
IP68 | |||
|
Наименование параметра или характеристики |
Значение характеристики | |||
|
Модель датчика |
4 |
162 | ||
|
Максимальная нагрузка (Ещах), Т |
0,01; 0,02; 0,05; 0,1; 0,2 |
0,5; 1,0 | ||
|
Габаритные размеры (длин-нахширинахвысота), мм, не более |
200xD65 |
210xD65 | ||
|
Масса, кг, не более |
1,8 |
2,2 | ||
Продолжение таблицы 1
|
Наименование параметра или характеристики |
Значение характеристики | ||||||
|
Модель датчика |
4184 |
4519 |
4044 | ||||
|
Максимальная нагрузка (Ешах), т |
1,0 |
2,0; 5,0; 10,0 |
20,0 |
0,3; 0,5; 0,8; 1,0 |
1,5; 2,0; 3,0 | ||
|
Габаритные размеры (длиннахщиринах высота), мм, не более |
215x30x47 |
240x48x58 |
340x72x85 |
145x32x32 |
175xD44 | ||
|
Масса, кг, не более |
2,0 |
3,8 |
10,6 |
0,9 |
2,0 | ||
|
Наименование параметра или характеристики |
Значение характеристики | ||||||
|
Модель датчика |
4184; 4519;4162 | ||||||
|
Нагрузка, v |
от 0 до 500 включ. |
От 500 до 2000 включ. |
свыше 2000 | ||||
|
Предел допускаемой погрешности |
±0,35v |
±0,7v |
±l,05v | ||||
|
Наименование параметра или характеристики |
Значение характеристики | ||||||
|
Модель датчика |
4044 | ||||||
|
Нагрузка, v |
от 0 до 50 включ. |
от 50 до 200 включ. |
свыше 200 | ||||
|
Пределы допускаемой погрешности |
±0,35v |
±0,7v |
±l,05v | ||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность датчиков приведена в таблице 2.
Таблица 2.
|
Наименование |
Кол-во |
|
Датчик (модель по заказу) |
1 шт. |
|
Руководство по эксплуатации совмещённое с паспортом |
1 экз. |
|
Розетка 2РМ18КПН7Г1В1 или ОНЦ-РГ-09-7/18Р13 (для исполнения датчика с разъемом) |
1 шт. |
|
Дополнительные аксессуары (по заказу) |
1 компл. |
Поверка
осуществляется по ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-ого разряда по ГОСТ 8.640-2014 «ГСП. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Знак поверки наносится в свидетельство о поверке.
Сведения о методах измерений
АЖЕ 2.320.015 РЭ «Датчики тензорезисторные весоизмерительные «балочного типа» модели 4184, 4519, 4044, 4162. Руководство по эксплуатации».
Лист № 4
Всего листов 4
Нормативные документы
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ТУ 4273-018-16695547-2015 Датчики тензорезисторные весоизмерительные «балочного типа». Технические условия.
