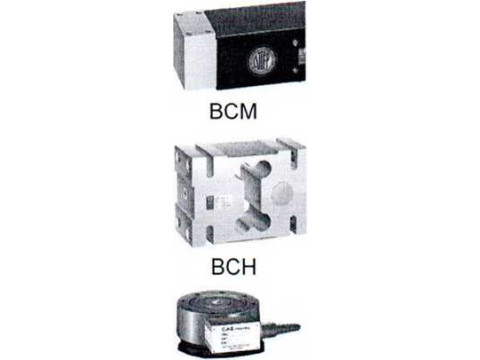

Датчики весоизмерительные тензорезисторные BCM, BCA, BSS, BSA, WBK, SBA, BCL, BCH, HBS, LS, MNC, MNT

Датчик

Максимальная статическая нагрузка, Етах

Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000)

Максимальное число поверочных интервалов, Птах

Степень защиты оболочки по ГОСТ 14254

Габаритные размеры, мм, не более

Масса, кг, не более

Минимальный поверочный интервал \zm/n

Номинальный относительный выходной сигнал при Етах, мВ/В

BCL

1; 2; Зкг 6; 10; 15; 20; 30 кг 60: 100; 150; 200 кг

СЗ

3000

IP65

22x22x70-

40x35x150

0,70

Emax/6000

1,0

2,0

D1

1000

1,50

2,0

ВСА

5; 10; 15; 20; 30; 50; 75;

100 кг

СЗ

3000

IP65

150x40x25

0,46

Emax/11000

2,0

ВСМ

50; 75; 100; 150; 200; 300;

500 кг

СЗ

3000

IP65

191x75x76

2,36

Emax/6025

2,0

вен

500; 1000; 1500 кг; 2000 кг

D1

1000

IP65

176x76x125

6,8

Emax/6000

2,0

HBS

20; 50; 100; 200 кг; 500 кг

СЗ

3000

IP67

040x120

0,62

Emax/11000

2,0

BSA

0,5; 1; 2; 3; 5 т

СЗ

3000

IP66

130x32x32-172x38x38

0,90/1,7

Emax/6025

3,0

BSS

0,5 кг;

1; 2; 3; 5т

СЗ

3000

IP67

130x32x32-172x38x38

0,98/1,67

Emax/6000

2,0

SBA

50; 100 кг

СЗ

3000

IP65

51x20x64-

33x77x108

0,50

E-maxlQ 1 00

3,0

200; 500 кг

0,8

1 т

1,3

2; 3; 5 т

2,0

LS

2; Зт;

С1,5

1500

IP65

142x112x46-315x278x90

2,88

Emax/6000

2,0

5 т;

3,36

2,0

Ют;

20 т;

6,00

2,0

СЗ

3000

8,40

2,0

50 т;

11,80

2,0

100 т

30,60

3,0

Oil

Датчик

Максимальная статическая нагрузка, Етах

Класс точности по ГОСТ 8.631-2013 (OIMLR 60:2000)

Максимальное число поверочных интервалов, Птах

Степень защиты оболочки по ГОСТ 14254

Габаритные размеры, мм, не более

Масса, кг, не более

Минимальный поверочный интервал vmin

Номинальный относительный выходной сигнал при Етах, мВ/В

MNC

50; 100; 200; 500 кг;

С1

1000

IP67

050x25-

0118x50

1,00

Етах12000

2,0

1; 2; Зт

2,0

5; Ют;

2,30

2,0

20 т

3,70

2,0

MNT

50; 100; 200; 500 кг

D1

1000

IP65

050x70

0,50

EmaxlZOOO

2,0

WBK

10; 20; 25; 30 т;

СЗ

3000

IP68

107x84x150-

254x200x150

4,0

Етах/в000

2,0

50 т

С4

4000

7,66

2,0

Датчик

Диапазон рабочих температур (с учетом компенсации температурного влияния), °C

Напряжение питания, В

Входное сопротивление, Ом

Выходное сопротивление, Ом

BCL

от минус 10 до плюс 40

от 10 до 15

400 ± 20

350 ± 3,5

ВСА

400 ± 20

350 ± 3,5

ВСМ

400 ± 20

350 ± 3,5

вен

400 ± 20

350 ±3,5

HBS

400 ± 20

350 ± 3,5

BSA

350 ±5,0

350 ± 5,0

BSS

от минус 20 до плюс 40

350 ±3,5

350 ± 3,5

SBA

от минус 10 до плюс 40

400 ±3,5

350 ± 3,5

LS

от минус 20 до плюс 40

350 ±3,5

350 ± 3,5

MNC

от минус 10 до плюс 40

420 ± 30

350 ±3,5

MNT

420 ± 30

350 ± 3,5

от минус 40 до плюс 40

350 ± 3,5 или 1000 ± 10

350 ± 3,5 или 1000 ±10

Диапазон значений нагрузки, т, для весоизмерительного датчика класса

Пределы допускаемой погрешности весоизмерительного датчика (тре)

С

D

0 < m < 500v 500v < m < 2000v 2000v< m < WOOOv

0 < m < 50v 50v < m < 200v 200v< m < 1000v

±PlcO,5 v

±Plc'1,0 v

±Plc’1,5 v

Примечание:

- поверочный интервал весоизмерительного датчика (v = Етах/птах) - интервал вессоизмерительного датчика, выраженный в единицах массы, применяемый при классификации по точности;

- доля от пределов допускаемой погрешности весов для всех датчиков pLC = 0,7;

- при эксплуатации поверке подлежат не датчики, а весы или другие весовые устройства, включающие в себя эти датчики

- наибольшая разность между результатами трех идентичных приложений нагрузки к весоизмерительным датчикам классов С и D не должна быть больше, чем абсолютное значение тре для такой нагрузки;

- при постоянной максимальной нагрузке Dmax между 90 % и 100 % Етах, приложенной к весоизмерительному датчику, разность между первоначальным показанием и любым показанием, полученным в течение следующих 30 мин не должна превышать 0,7 абсолютного значения тре для приложенной нагрузки. Разность между показанием, полученным через 20 мин, и показанием, полученным через 30 мин, не должна превышать 0,15 абсолютного значения тре.

- разность между начальным показанием выходного сигнала при минимальной нагрузке и показанием после возвращения к минимальной нагрузке Dmin, от наибольшей нагрузки Dmax между 90 % и 100 % от Етах, приложенной в течение 30 мин, не должна превышать половины значения поверочного интервала весоизмерительного датчика (0,5v).
