Датчики тензорезисторные весоизмерительные "колонного типа" модели 9035, 4518, 4126
| Номер в ГРСИ РФ: | РБ 03 03 6867 18 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | ООО УК "СИБТЕНЗОПРИБОР", г. Кемерово |
|
Описание типа РБ 03 03 6867 18 [2019-02-19]
rb-03-03-6867-18_2019-02-19.pdf
|
Скачать |
Датчики тензорезисторные весоизмерительные «колонного типа» модели 9035, 4518, 4126 (далее - датчики) предназначены для преобразования измеряемой нагрузки в аналоговый нормированный электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 6867 18 |
| Наименование | Датчики тензорезисторные весоизмерительные "колонного типа" модели 9035, 4518, 4126 |
| Год регистрации | 2018 |
| Номер сертификата | 12258 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2021-09-26 |
| Получатель сертификата | ООО УК "СИБТЕНЗОПРИБОР", г. Кемерово, Российская Федерация (RU) |
Производитель / Заявитель
ООО УК "СИБТЕНЗОПРИБОР"
Адрес: г. Кемерово, пер. Щегловский, д. 1, офис 4
Контакты: (384-2) 77-75-35
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Датчикики метрологически НЕ обеспечены в Республике Беларусь. Метрологическому контролю подлежат весы, в состав которых входят вышеуказанные датчики. |
| Методика поверки | Поверка проводится согласно Приложению ДА ГОСТ OIML R 76-1-2011. |
| Признание поверки | Первичная при выпуске на производства: СНИИМ (аттестат аккредитации - №RA.RU.311579, шифр поверительного клейма - Н)(НТК №12-18). |
Поверители
Скачать
|
Описание типа РБ 03 03 6867 18 [2019-02-19]
rb-03-03-6867-18_2019-02-19.pdf
|
Скачать |
Описание типа
Назначение
Датчики тензорезисторные весоизмерительные «колонного типа» модели 9035, 4518, 4126 (далее - датчики) предназначены для преобразования измеряемой нагрузки в аналоговый нормированный электрический сигнал.
Описание
Основа конструкции датчиков - это упругий элемент. В средней части упругого элемента наклеены тензорезисторы. Тензорезисторы соединены между собой в мостовой схеме.
В датчиках выполнена полость для размещения печатной платы и регулировочных резисторов. С целью герметизации и защиты от несанкционированного доступа полость, где установлена печатная плата и регулировочные резисторы, заполнена герметиком.
Упругий элемент и тензорезисторы находятся в защитном корпусе, на котором установлен выходной разъем или кабельный вывод, через который осуществляется соединение датчика со вторичной аппаратурой.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под воздействием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке. Вид нагрузки датчиков - сжатие.
Пломбирование корпуса датчиков не предусмотрено.
Структура условного обозначения датчиков:
Датчик ХХХХ-А-В -С-D, где
ХХХХ - модель датчика: 4518; 4126; 9035;
А - максимальная нагрузка датчика в тоннах;
В - исполнение датчика: с кабельным выводом (К) или с разъемом (Р);
С - класс точности по ГОСТ 8.631-2013;
D - сопротивление мостовой схемы.

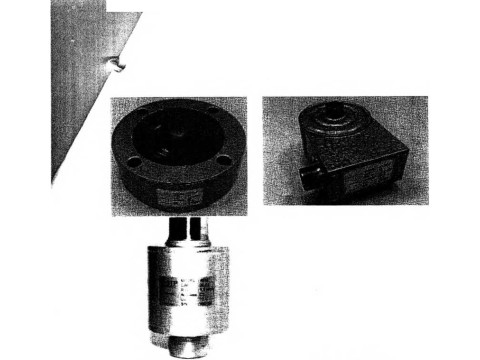

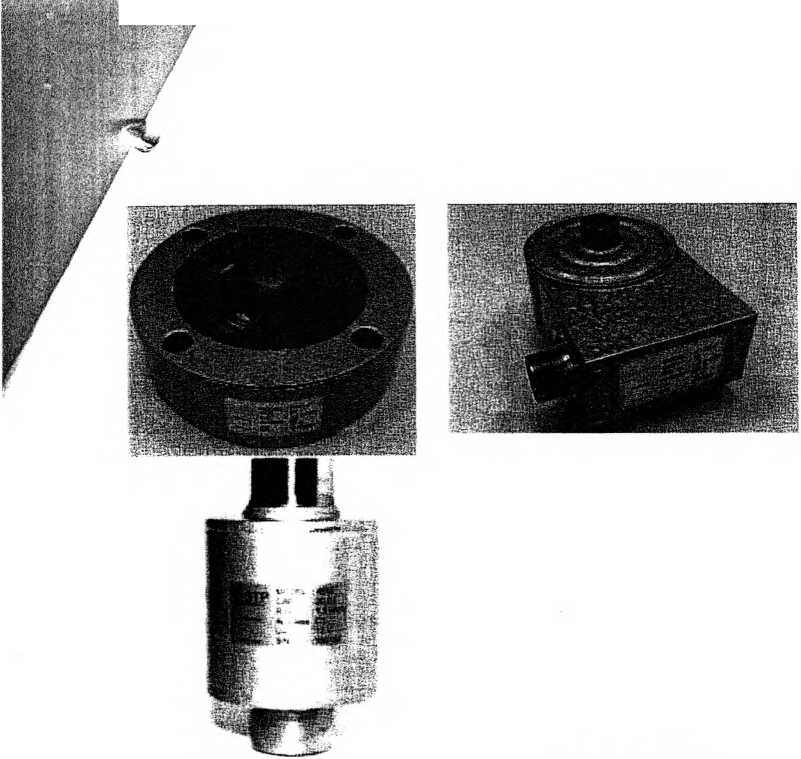

Внешний вид датчиков приведен на рисунке 1.
Модель 9035
Модель 4126
Рисунок 1 - Внешний вид датчиков
Модель 4518
Программное обеспечение
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики | ||
|
Модель датчика |
4518 |
4126 |
9035 |
|
Максимальная нагрузка(Етах), т |
20; 50 |
10; 20; 50; 100; 150;200 |
0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
|
Класс точности по ГОСТ 8.631-2013 |
С1;СЗ |
D0.2 |
С1;СЗ |
|
Максимальное число поверочных интервалов, nmax |
1000; 3000 |
200 |
1000; 3000 |
|
Минимальная статическая нагрузка, относительная, % |
0 | ||
|
Значение поверочного интервала V, кг |
Ещах/Птах | ||
|
Относительный vmjn |
Emax/Vmin | ||
|
Минимальный поверочный интервал vmin, кг |
v/2 | ||
|
Безопасная перегрузка, % |
125 | ||
|
Относительный выходной сигнал, мВ/В |
1,5±0,5% | ||
|
Доля от приделов допускаемой погрешности весов |
0,7 | ||||||
|
Обозначение по влажности |
СН | ||||||
|
Максимальное напряжение питания, В |
12 | ||||||
|
Входное сопротивление, Rlc, Ом |
380+2,0; 700+20,0 |
380+2,0 |
380+2,0 | ||||
|
Выходное напряжение, Ом |
400+4,0; 700+4,0 |
400+4,0 |
400+4,0 | ||||
|
Сопротивление изоляции, Мом, не менее |
1000 | ||||||
|
Предельные значения температуры, °C |
от -50 до +50 | ||||||
|
Степень защиты по ГОСТ 14254 |
IP68 |
IP65 | |||||
|
Наименование параметра или характеристики |
Значение характеристики | ||||||
|
Модель датчика |
4126 | ||||||
|
Максимальная нагрузка (Emax)> Т |
10 |
20 |
50 |
100 |
150 |
200 | |
|
Габаритные размеры (длин-нахширинахвысота), мм, не более |
073x6 5х 116 |
089x75 х 123 |
0100x90 х 140 |
0120x140 Х160 |
014Ох 124x80 |
016Ох 140x200 | |
|
Масса, кг, не более |
1,3 |
1,5 |
2,4 |
4,5 |
6,0 |
8,5 | |
Продолжение таблицы 1
|
Наименование параметра или характеристики |
Значение характеристики | |||||||||
|
Модель датчика |
4518 |
9035 | ||||||||
|
Максимальная нагрузка (Emax), Т |
20; 50 |
0,05; 0,1; 0,2; 0,5; 1,0; 2,0 |
5,0 |
10,0 | ||||||
|
Габаритные размеры (длиннахдшринахвысота), мм, не более |
089x150x125 |
0145x160x52 |
0165x180x60 |
0165x180x70 | ||||||
|
Масса, кг, не более |
3,3 |
4,1 |
5,8 |
6,5 | ||||||
|
Наименование параметра или характеристики |
Значение характеристики | |||||||||
|
Модель датчика |
9035;4518 |
4126 | ||||||||
|
Нагрузка, v |
от 0 до 500 включ. |
от 500 до 2000 включ. |
свыше 2000 |
от 0 до 50 включ. |
от 50 до 200 включ. |
свыше 200 | ||||
|
Пределы допускаемой погрешности |
±0,35v |
±0,7v |
±l,05v |
±0,3 5 v |
±0,7v |
±l,05v | ||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность датчиков приведена в таблице 2.
Таблица 2.
|
Наименование |
Кол-во |
|
Датчик (модель по заказу) |
1 шт. |
|
Руководство по эксплуатации совмещённое с паспортом |
1 экз. |
|
Розетка 2РМ18КПН7Г1В1 или ОНЦ-РГ-09-7/18Р13 (для исполнения датчика с разъемом) |
1 шт. |
|
Дополнительные аксессуары (по заказу потребителя) |
1 компл. |
Поверка
осуществляется по ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-ого разряда по ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Знак поверки наносится в свидетельство о поверке.
Сведения о методах измерений
АЖЕ 2.320.013 РЭ «Датчики тензорезисторные весоизмерительные «колонного типа» модели 9035, 4518, 4126. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ТУ 4273-019-16695547-2015 Датчики тензорезисторные весоизмерительные «колонного типа». Технические условия.
