Измерители прочности бетона электронные ИПС-МГ4.03
| Номер в ГРСИ РФ: | РБ 03 03 4904 14 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
Измерители прочности бетона электронные ИПС-МГ4.ОЗ (далее - измерители прочности) предназначены для измерения прочности бетона в соответствии с ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4904 14 |
| Наименование | Измерители прочности бетона электронные ИПС-МГ4.03 |
| Год регистрации | 2014 |
| Номер сертификата | 9104 |
| Дата регистрации | 2014-04-24 |
| Срок действия | 2018-06-13 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по Э8.108.005РЭ (2004 г.). |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМ (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №06-12). |
Поверители
Скачать
|
Описание типа РБ 03 03 4904 14 [2014-07-16]
rb-03-03-4904-14_2014-07-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4904 14 [2012-11-13]
rb-03-03-4904-14_2012-11-13.pdf
|
Скачать |
Описание типа
Назначение
Измерители прочности бетона электронные ИПС-МГ4.ОЗ (далее - измерители прочности) предназначены для измерения прочности бетона в соответствии с ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля».
Описание
Принцип работы измерителей основан на ударно-импульсном методе измерения прочности. а именно на корреляционной зависимости параметров ударного импульса от упругопластических свойств контролируемого материала.

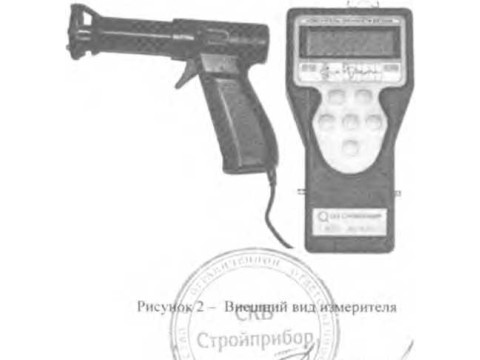

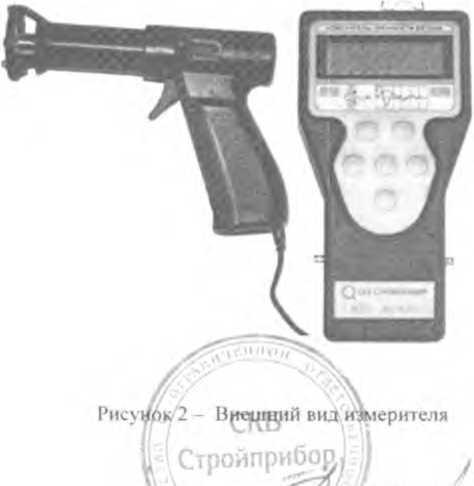

Измерители состоят из преобразователя, выполненного в виде ударного механизма (склерометра с пьезоэлементом) и электронного блока имеющего на лицевой панели цифровой дисплей и кнопки управления На задней панели расположена крышка батарейного отсека.
Преобразователь состоит из корпуса, бойка, ударной пружины и пьезоэлемента.
Для выполнения измерений необходимо установить преобразователь на контролируемую поверхность бетонного изделия и нанести удар бойком.
При ударном взаимодействии с поверхностью бетонного изделия преобразователь вырабатывает электрический импульсный сигнал, который регистрируется электронным блоком и преобразуется в прочность. Результаты измерений выводятся на дисплей измерителя.
Измерители выпускаются грех модификаций: ИПС-МГ4.01, ИПС-МГ4.02, ИПС-МГ4.03, отличающихся функциональными возможностями, диапазонами измерений, конструкцией преобразователя, габаритными размерами и массой.
Модификации ИПС-МГ4.01 и ИПС-МГ4.02 имеют унифицированную градуировочную зависимость и функцию уточнения этой зависимости для различных видов бетона посредством коэффициента совпадения.
Модификация ИПС-МГ4.03 имеет 9 градуировочных зависимостей для различных видов бетона и крупного заполнителя, функции корректировки результата измерений в зависимости от возраста бетона и условий его твердения.
В модификации ИПС-МГ4.02 преобразователь (ударный механизм) снабжен устройством автоматического взвода бойка.
Рисунок 1 - Схема пломбировки от несанкционированного доступа и обозначение места тля нанесения оттиска клейма
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
1PS-MG4 |
IPS 0103 |
VI.03 |
1С82 |
CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Измерители прочности бетона:
|
Наименование характеристики |
Значение характеристики | ||
|
ИПС-МГ4.01 |
ИПС-МГ4.02 |
ИПС-МГ4.03 | |
|
Диапазон измерения прочности бетона, МПа |
от 3 до 100 |
от 10 до 100 |
от 3 до 100 |
|
Пределы Допускаемой основной относительной погрешности измерения прочности, % |
± 10 |
±8 | |
|
Рабочий диапазон: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 35 °C и более низких температурах, % |
от минус 20 до плюс 50 95 ±3 | ||
|
Пределы допускаемой дополнительной погрешности измерения прочности бетона, вызванной изменением температуры от нормального значения до предельных рабочих в долях от допускаемой основной относительной погрешности на каждые 10 °C |
±0,2 | ||
|
Время измерения на одном участке, с, не более |
30 | ||
|
Электрическое питание (элементы типа «Корунд» 6LR61) Напряжение включения сигнализации о замене элемента питания, В |
9 6 | ||
|
Потребляемый ток, мА, не более |
7 | ||
|
Масса, кг, не более - электронного блока - преобразователя |
0,26 0,55 |
0,26 0,95 |
0,26 0,55 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - электронного блока - преобразователя |
175x90x30 125x85x30 |
175x90x30 050x230 |
175x90x30 125x85x30 |
|
Средняя наработка на отказ, ч, не менее |
20 000 | ||
|
Средний срок службы, лет, не менее |
10 | ||
Эквивалентные меры прочности рабочие:
|
Наименование характеристики |
Значение характеристики |
|
Номиналы прочности эквивалентных мер, МПа - фторопласт - оргстекло - алюминий Пределы допускаемой относительной погрешности эквивалентных мер, % Масса, кг, не более Габаритные размеры, мм, не более Средний срок службы, лет Рабочий диапазон температуры воздуха, °C |
6,20 ± 0,25 28,70 ±1,15 73,00 ±2,92 ±4 2,56 200x100x20 5 20 ±2 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим способом.
Комплектность
|
Наименование |
количество, шт. | |
|
ипс-МГ4.01 |
ипс-МГ4.03 | |
|
Измеритель прочности бетона электронный ИПС-МГ4: - электронный блок - преобразователь |
1 1 |
1 1 |
|
Комплект рабочих эквивалентных мер прочности бетона |
1 |
1 |
|
Руководство по эксплуатации. Паспорт. |
1 |
1 |
|
Кабель подключения интерфейса |
по заказу |
1 |
|
Программное обеспечение |
по заказу |
1 |
|
Упаковка |
1 |
1 |
Поверка
осуществляется в соответствии с разделом 7 «Методика поверки» руководства по эксплуатации
Э8.108.005РЭ, согласованным ФГУП «ВНИИФТРИ» 11.03.2004
Основное поверочное оборудование измерителя прочности бегона:
Комплекс измерительный эталонный ИПС-МГ4.03-Э
Сведения о методах измерений
изложены в руководстве по эксплуатации «Измеритель прочности бетона электронные ИПС-МГ4.03. Руководство по эксплуатации Э8.108.005РЭ.
Нормативные документы
1. ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля
2. ТУ 7618-006-12585810-2007 Измерители прочности бетона электронные ИПС-МГ4. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
