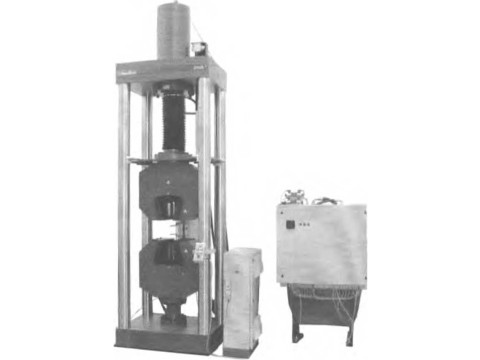

Машины испытательные универсальные серии SP
| Номер в ГРСИ РФ: | РБ 03 03 3840 14 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Zwick GmbH & Co. KG", Германия |
Машины испытательные универсальные серии SP (далее - машины) предназначены для определения физико-механических характеристик материалов при их испытаниях на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3840 14 |
| Наименование | Машины испытательные универсальные серии SP |
| Год регистрации | 2014 |
| Номер сертификата | 9158 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2019-05-29 |
| Получатель сертификата | фирма "Zwick GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "Zwick GmbH & Co. KG"
Адрес: August- Nagel-Strasse 11, D-89079 Ulm.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: РД 50-482-84 (для средств измерений, изготовленных до 29.05.2014); СТБ 8034-2011 (для средств измерений, изготовленных после 29.05.2014). |
Поверители
Скачать
|
Описание типа РБ 03 03 3840 14 [2008-11-19]
rb-03-03-3840-14_2008-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3840 14 [2014-10-15]
rb-03-03-3840-14_2014-10-15.pdf
|
Скачать |
Описание типа
Назначение
Машины испытательные универсальные серии SP (далее - машины) предназначены для определения физико-механических характеристик материалов при их испытаниях на растяжение, сжатие и изгиб.
Основная область применения лаборатории металлургической, машиностроительной, строительной, легкой и других отраслей промышленности.
Описание
Машины состоят из основания, на котором закреплена рама с подвижной и неподвижной траверсами. Подвижная траверса перемещается по направляющим колоннам с помощью гидравлической поршневой пары. В поршневые пары поступает масло под давлением от насоса, расположенного на фундаменте рядом с машиной. Скорость перемещения подвижной траверсы регулируется с помощью электронного блока управления. Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Нагрузка, прикладываемая к испытываемому образцу, преобразуется тензорезисторным датчиком силы в электрический сигнал, который обрабатывается электронным блоком и отображается в единицах силы на дисплее ПЭВМ.
Тензорезисторный датчик силы размещен на траверсе. С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей ПЭВМ.
Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые непосредственно связаны с испытываемым образцом, захватами при испытании образцов на растяжение, приспособлениями для испытаний образцов па изгиб. Датчики продольной и поперечной деформации могут быть различного принципа действия: индукционные с аналоговым и цифровым выходом, оптические, механические, контактные и бесконтактные. В зависимости от назначения датчики отличаются чувствительностью и диапазоном измерений.
Внешний вид машин представлен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в Приложи
Государственный реестр] I средств измерений / \ Республики Беларусь / \ Для документов/

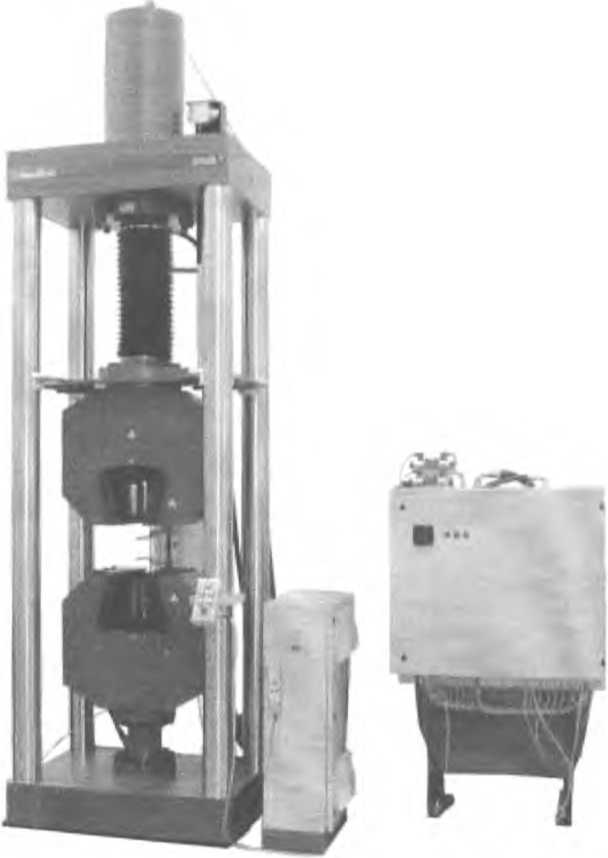

Рисунок 1. Машина испытательная универсальная серии SP
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Модификация | ||||||||
|
SP400 |
SP600 |
SP1000 |
SP1200 |
SP1500 |
SP2000 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |||
|
1 Наибольшая предельная нагрузка, кН |
400 |
600 |
1000 |
1200 |
1500 |
2000 | |||
|
2 Пределы допускаемой относительной погрешности силоизмерителя, % |
±1 | ||||||||
|
3* Максимальная скорость перемещения подвижной траверсы, мм/мин |
250 |
200 |
200 |
200 |
200 |
200 | |||
|
4 Пределы допускаемой относительной погрешности установки скорости подвижной траверсы, % |
±1 | ||||||||
|
5* Масса (с захватами), кг, не более |
2800 |
3300 |
5400 |
6400 |
7600 |
9800 | |||
|
6* Габаритные размеры, мм, не более: высота ширина длина |
3100 810 480 |
3350 950 500 |
4030 960 760 |
4180 1100 760 |
4210 1140 790 |
5020 1255 905 | |||
|
7 Температура окружающего воздуха при эксплуатации, °C |
от 10 до 35 | ||||||||
|
8 Температура окружающего воздуха при хранении,°C |
от минус 25 до плюс 55 | ||||||||
|
9 Относительная влажность окружающего воздуха при эксплуатации и хранении, % |
от 20 до 90 без конденсации | ||||||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
10 Напряжение питания от сети переменного тока, В |
230±23 или 400±40 | |||||
|
11 * Потребляемая мощность, кВА, не более |
10 |
18 |
30 | |||
|
12 Степень защиты оболочки по ГОСТ 14254 |
1Р32 | |||||
|
Примечание - характеристики, отмеченные (*), относятся к базовым моделям и могут быть изменены по требованию заказчика. | ||||||
Знак утверждения типа
Знак Утверждения типа наносится на руководство по эксплуатации машины типографским способом.
Комплектность
Комплект поставки машины указан в таблице 2.
Таблица 2
|
Наименование |
Примечание |
|
1 Машина испытательная универсальная серии SP |
Модификация по заказу |
|
2 Персональный компьютер типа IBM/PC |
Поставка по дополнительному заказу |
|
3 Комплекты кабелей присоединительных, захватов, зажимов | |
|
4 Программное обеспечение (диск) | |
|
5 Руководство по эксплуатации | |
|
6 Аксессуары (захваты, приспособления) |
Поставка по дополнительному заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Zwick GmbH & Со. KG" (Германия).
ГОСТ 28840-90 "Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования".
СТБ 8034-2011 «Машины для испытания материалов на растяжение, сжатие и изгиб.
Методика поверки»
Заключение
Машины испытательные универсальные серии SP соответствуют документации фирмы " Zwick GmbH & Со. KG " (Германия), ГОСТ 28840-90.
Межповерочный интервал не более 12 месяцев (при применении в сфере законодательной метрологии).
Государственное предприятие
«Гомельский центр стандартизации, метрологии и сертификации»
г. Гомель, ул. Лепешинского, 1, тел. 68-44-01.
Аттестат аккредитации № ВУ 112.02.1.0.1573.
