Машины испытательные для строительных материалов серии Toni
| Номер в ГРСИ РФ: | РБ 03 03 3820 14 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "Toni Technik Baustoffprufsysteme GmbH", Германия |
Машины испытательные для строительных материалов серии Toni (далее - машины) предназначены для определения механических характеристик образцов и изделий из строительных и огнеупорных материалов при проведении испытаний на сжатие, изгиб и сдвиг.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3820 14 |
| Наименование | Машины испытательные для строительных материалов серии Toni |
| Год регистрации | 2014 |
| Номер сертификата | 9161 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2019-05-29 |
| Получатель сертификата | фирма "Toni Technik Baustoffprufsysteme GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Toni Technik Baustoffprufsysteme GmbH"
Адрес: Gustav-Meyer-Allee, 25, D-13355, Berlin
Контакты: +49(0)30 46 40 39 21 / +49(0)30 46 40 39 22
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: РД 50-482-84 (для средств измерений, изготовленных до 29.05.14); СТБ 8034-2011 (для средств измерений, изготовленных после 29.05.14). |
Поверители
Скачать
|
Описание типа РБ 03 03 3820 14 [2008-11-20]
rb-03-03-3820-14_2008-11-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3820 14 [2014-10-15]
rb-03-03-3820-14_2014-10-15.pdf
|
Скачать |
Описание типа
Назначение
Машины испытательные для строительных материалов серии Toni (далее - машины) предназначены для определения механических характеристик образцов и изделий из строительных и огнеупорных материалов при проведении испытаний на сжатие, изгиб и сдвиг.
Область применения предприятия строительной промышленности, строительные институты и лаборатории.
Описание
Принцип действия машин основан на квазистатческом нагружение образцов или готовых изделий с одновременным измерением прилагаемых нагрузок, перемещения активной опоры и. при необходимости, деформации образца.
Конструктивно машины состоят из замкнутой рамы, гидростанции, блока управления и датчиков силы (давления), перемещения и деформации.
Принцип действия канала измерений силы заключается в преобразовании тензоре-зисторным датчиком силы нагрузки, действующей на образец в электрический сигнал, который передается в блок управления. Датчики силы в основном применяют для нагрузок от 10 кН до 300 кН. Для нагрузок свыше 1000 кН до 10000 кН применяют измерительные преобразователи давления масла. Для нагрузок от 400 кН до 600 кН могут использоваться как те, так и другие.
Принцип действия измерителя перемещений заключается в преобразовании перемещения чувствительного элемента датчика перемещения в электрический сигнал, который поступает в электронный блок управления. Перемещение чувствительного элемента, жестко связанного с поршнем, эквивалентно перемещению поршня с нагружающим элементом. Нагружающий элемент воздействует на образец, вызывая его деформацию вплоть до разрушения. Тип деформации (сжатие, изгиб или сдвиг) зависят от используемых приспособлений и формы нагружающего элемента.
Электронный блок осуществляет управление силовыми переключателями и измерительными операциями. Он воспринимает сигналы датчиков, обрабатывает их, вычисляет текущее значение скорости перемещения и использует его для регулирования, требуемое значение скорости перемещения и другие параметры испытания задаются с панели управления. Текущие значения действующей силы и перемещения отображаются на цифровом дисплее. Эти значения могут быть использованы для дальнейшего автоматического вычисления блоком управления относительной деформации, жесткости, пределов прочности и других характеристик испытуемых образцов, а также статических данных по результатам испытаний нескольких однотипных образцов.
Место нанесения знака поверки - в правом нижнем углу универсального блока управления и измерения - указано в Приложении А.
Внешний вид машин приведен на рисунках I - 3.

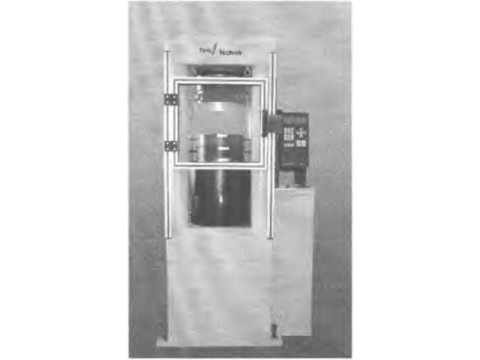

Рисунок 1. ToniPACT

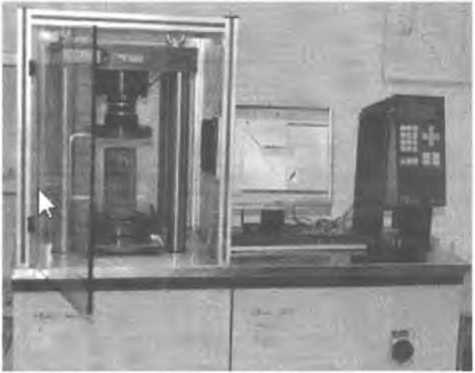

Рисунок 2. ToniZEM
Рисунок 3. TonNORM
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики машин указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Toni PRAX Toni COMP Toni FLEX |
Toni ZEM |
9920 |
Toni PACT 2091 |
Значение характеристики | |||||||
|
Серия ToniNORM | ||||||||||||
|
2020. 0200 2020. 0300 |
2020. 0400 2020 0600 |
2020. 1000 2020. 1500 |
2031. 2000 2031. 3000 2031. 4000 |
2061. 010 |
2060. 0020 2060. 0050 |
2071. 0100 2071. 0200 2071. 0300 |
2075. 0200 2075. 0300 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1 Максимальное усилие, кН |
10 300 |
300 |
10 200 |
2000 3000 |
200 300 |
400 600 |
1000 1500 |
2000 3000 4000 |
10 |
20 50 |
100 200 300 |
200 300 |
|
2 Пределы допускаемой относительной погрешности сило-измерителя, % |
± 1 | |||||||||||
|
3 Пределы абсолютной допускаемой погрешности измерителя перемещения, мм |
± 1 | |||||||||||
|
4 Диапазон регулирования скорости перемещения поршня, мм/мин |
от 0,01 до 20 | |||||||||||
|
5 Пределы допускаемой относительной погрешности системы регулирования скорости ^пёрё^щения поршня, % |
±0,5 | |||||||||||
Лист 3 из 6
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
6 Питание от сети переменного тока: напряжение, В - частота, Гц |
от 350 до 400 50 ± 1 | |||||||||||
|
7 Условия эксплуатации: температура окружающего воздуха, °C относительная влажность, не более, % |
от 15 до 25 80 | |||||||||||
|
8 Ширина рабочей зоны, мм |
155 210 189 |
210 |
220 |
355 255 |
250 |
320 |
320 |
355 |
155 |
280 |
1200 |
840 х250 |
|
9 Расстояния между опорами при испытании на изгиб, мм |
100 |
- |
100 |
- |
- |
- |
- |
- |
100 |
70... 400 |
100... 400 |
70.... 700 |
|
10 Средний срок службы, лет |
10 | |||||||||||
Лист 4 из 6
Для документов,
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию.
Комплектность
Машина испытательная для строительных материалов серии Toni.
Комплект кабелей, присоединительных шлангов, промежуточных плит, призм нагружающего элемента и других приспособлений.
Руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 28840-90 "Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования".
СТБ 8034-2011 «Машины для испытания материалов на растяжение, сжатие и изгиб.
Методика поверки»
Техническая документация фирмы-изготовителя.
Заключение
Машины испытательные для строительных материалов серии Toni соответствуют требованиям ГОСТ 28840-90 и технической документации фирмы-изготовителя.
Межповерочный интервал не более 12 месяцев (при применении в сфере законодательной метрологии).
Государственное предприятие
«Гомельский центр стандартизации, метрологии и сертификации» г. Гомель, ул. Лепешинского, 1, тел. 68-44-01
Аттестат аккредитации № ВУ 112.02.1.0.1573.
