Весы бункерные ВБ

Назначение

Весы бункерные ВБ предназначены для статического измерения массы сыпучих веществ и материалов.

Описание

Принцип действия весов бункерных ВБ (далее - весов) основан на преобразовании силы тяжести взвешиваемого материала посредством тензорезисторных весоизмерительных датчиков в электрические сигналы, поступающие на весоизмерительный преобразователь, в котором суммарный сигнал преобразуется в цифровой код и значение массы передается в систему управления весами.

Конструктивно весы состоят из грузоприёмного устройства, выполненного в виде накопительного бункера с устройством выгрузки материала и системы управления - прибора весоизмерительного.

Грузоприемное устройство размещено на грузопередающем устройстве - раме, оснащенной узлами вертикального и горизонтального смещения. Грузопередающее устройство установлено на тензорезисторных весоизмерительных датчиках.

В весах применяются датчики тснзорсзисторные весоизмерительные типов: 4162. 4184 (Госреестр №65293-16. производства ООО УК «СИБТЕНЗОПРИБОР»); BSA (Госреестр №51261-12, производства «CAS Corporation». Корея). Для обработки сигналов аг датчиков в цифровой вид применяется прибор весоизмерительный CI-6000A (Госреестр №50968-12. производство «CAS», Корея), состоящий из стабилизированного источника питания, усилителя электрических сигналов от датчиков тензорезисторных весоизмерительных, аналого-цифрового преобразователя, процессора, программируемого ПЗУ и цифрового табло для отображения результатов измерений.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ O1ML R 76-1-2011):

устройствами установки нуля (Т.2.7.2);

полуавтоматическим устройством установки нуля (Т.2.7.2.2);

устройством первоначальной установки нуля (Т.2.7.2.4);

устройствами тарирования (Т.2.7.4);

устройством уравновешивания тары (Т.2.7.4.1).

В весах предусмотрено оснащение кабельной линии связи «грузопередающего устройства - прибора весоизмерительного» длиной до 100 м.

Весы выпускаются в 13 модификациях, различающихся объемом грузоприемного бункера и метрологическими характеристиками.

Обозначение модели весов складывается из позиций: ВБ-Х1-Х2-ХЗ, где

XI - максимальная нагрузка, т;

Х2 - поверочное деление, кг;

ХЗ - объем грузоприемного бункера, м'.

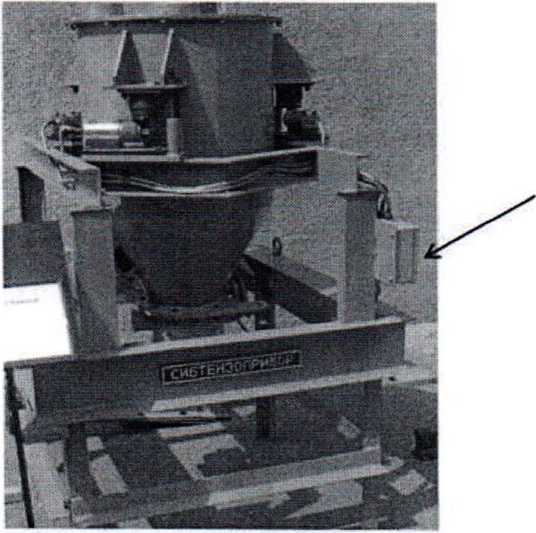

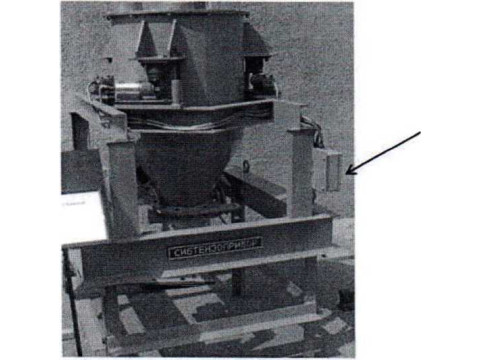

Общий вид весов представлен на рисунке 1.

Идентификационные маркировки

Места нанесения идентификационной маркировки обозначены на рисунке 1.

Маркировочная табличка содержит:

- наименование или товарный знак предприятия-изготовителя:

- обозначение весов:

- класс точности весов;

- поверочное деление (е);

- значение Мах и Min:

- знак утверждения типа средства измерения;

- номер весов по системе нумерации предприятия-изготовителя;

- год выпуска весов.

Программное обеспечение

Прибор весоизмерительный оснащен встроенным программным обеспечением (далее -ПО). Идентификационное наименование ПО и номер версии высвечивается при его включении или при обращении к соответствующему подпункту меню.

Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы весов, вывод данных на цифровое табло.

ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновления ПО в процессе эксплуатации не предусмотрено.

Таблица I - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

место крепления маркировочной таблички

.етролог ические и технические характеристики

Метрологические характеристики

Весы соответствуют III (среднему) классу точности по ГОСТ OIML R76-I-2011.

В таблице 2 приведены максимальная нагрузка Мах, минимальная нагрузка Min, поверочное деление (е), действительная цены деления (d). число поверочных делений (п). интервалы взвешивания и пределы допускаемой погрешности при поверке.

Габлица 2 - Метрологические характеристики

Таблица 3 -

основных частей весов

[Государственный реестр I средств измерений / \ Республики Беларусь / \Для документу

Дел

j.'Mtia 4 - 1ехничсские характеристики весов

Примечание к таблице - объем грузоприемного бункера, габаритные размеры и масса грузоприемного устройства могут варьироваться в пределах ±25 %, в зависимости от характеристик взвешиваемого материала

Знак утверждения типа

наносится типографским способом на титульном листе Руководства по эксплуатации и на маркировочную табличку.

Комплектность

Таблица 5 - Комплектность

Поверка

осуществляется по документу ГОСТ OIML R 76-1-20! 1 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Приложение ДА.

Основные средства поверки:

Рабочие эталоны 4-го разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормат ивные и технические документы, устанавливающие требовании к весам бункерным ВБ

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений массы».

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений.

Весы неавтоматического действия. Часть 1. Метрологические и технические требования.

Испытания».                                                                ____

ТУ 4274-004-16695547-2016 «Весы бункерные ВБ. Технические условия»,
