Системы измерительные для конвейерных весов DG-Compact
| Номер в ГРСИ РФ: | РБ 03 02 4026 09 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | "Dinamica Generale s.r.l.", Италия |
Системы измерительные для конвейерных весов DG-Compact (далее - системы) предназначены для комплектования весов непрерывного измерения массы сыпучих материалов, транспортируемых конвейером.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4026 09 |
| Наименование | Системы измерительные для конвейерных весов DG-Compact |
| Год регистрации | 2009 |
| Номер сертификата | 5801 |
| Дата регистрации | 2009-04-29 |
| Срок действия | 2014-04-29 |
| Получатель сертификата | фирма "Dinamica Generale s.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "Dinamica Generale s.r.l."
Адрес: Via Mondadori, 15, 46025 POGGIO RUSCO (MN)
Контакты: ++39-0386-52134 / ++39-0386-51523
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Системы подлежат установке на оборудование с транспортерной лентой для дальнейшего монтажа в качестве конвейерных весов DG-Compact, подлежащих поверке по ГОСТ 8.005-2002 "Государственная система обеспечения единства измерений. Весы непрерывного действия конвейерные. Методика поверки". |
Поверители
Скачать
|
Описание типа РБ 03 02 4026 09 [2009-06-22]
rb-03-02-4026-09_2009-06-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4026 09 [2009-01-01]
rb-03-02-4026-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные для конвейерных весов DG-Compact (далее - системы) предназначены для комплектования весов непрерывного измерения массы сыпучих материалов, транспортируемых конвейером.
Область применения - предприятия строительной, химической, пищевой и других отраслей промышленности, сельского хозяйства.
Описание
В состав системы входят весовые модули, датчик перемещения конвейерной ленты и устройство индикации DG-Compact.
Принцип действия системы основан на преобразовании устройством индикации DG-Compact поступающих от тензометрических весовых модулей аналоговых сигналов, пропорциональных линейной плотности транспортируемого по конвейерной ленте материала, а также импульсного сигнала от датчика перемещения конвейерной ленты. Весовые модули располагают под конвейерной лентой, датчик перемещения устанавливают на ролике, который тянет конвейерную ленту.
Устройство индикации DG-Compact отображает следующую информацию:
- мгновенный вес;
- мгновенную грузоподъемность;
- скорость перемещения конвейерной ленты.
Устройство индикации DG-Compact имеет интерфейс RS 232 для передачи данных на персональный компьютер с помощью программного обеспечения SW DG-Compact Monitor и отображения следующей информации:
- мгновенный вес;
- мгновенная грузоподъемность;
- грузоподъемность в минуту;
- грузоподъемность в час;
- общий вес;
- частичный вес;
- скорость перемещения конвейерной ленты.
Устройство индикации DG-Compact имеет аналоговые выходы посто (4-20 мА, 0-20 мА, 0-10 В, 0-5 В), что позволяет с помощью инвертора ус движения конвейерной ленты в зависимости от грузоподъемности в час, пользователем.
Место нанесения знака поверки (клейма-наклейки) указано в Пр
В нешний вид систем представлен на рисунке 1.
Государственный peocipl
L /
\ PecRb’uxi benapyq ] \Дла документен./
Датчик перемещения конвейерной ленты
Тензометрический весовой модуль
Устройство индикации Dina3

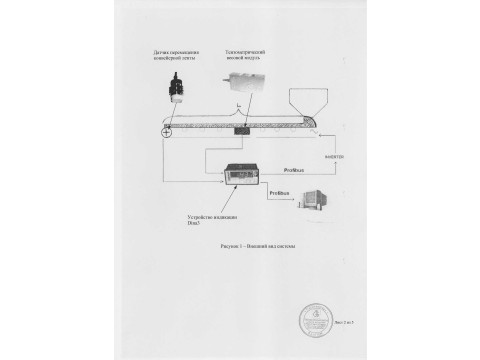

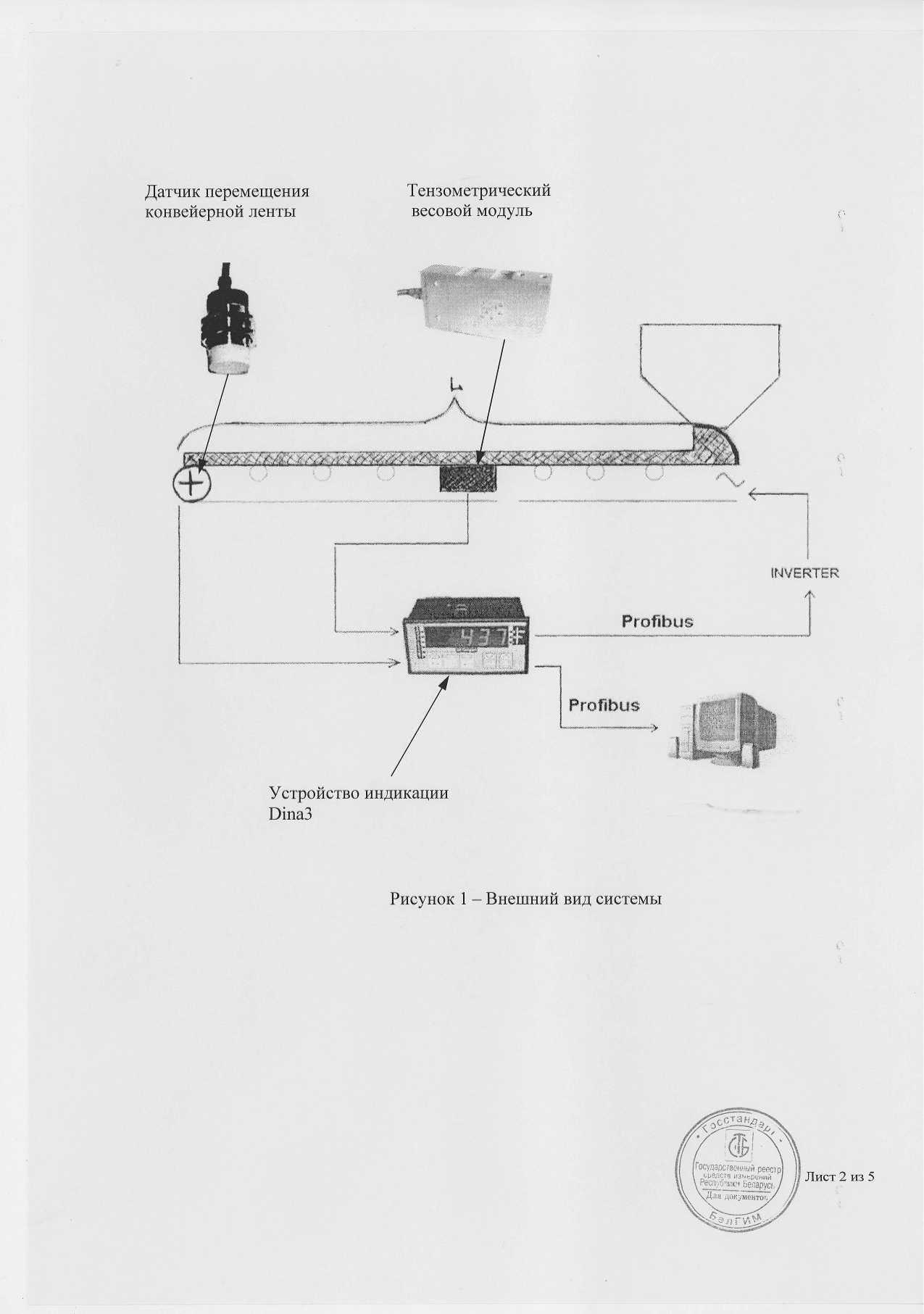

Рисунок 1 - Внешний вид системы
INVERTER
Лист 2 из 5
Profibus
Profibus
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики систем представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
1 Номинальная нагрузка тензодатчика, кг |
10, 15,30,50 |
|
2 Верхний предел диапазона показаний устройства индикации, кг |
99999 |
|
3 Дискретность устройства индикации, кг |
от 1 до 50 |
|
4 Пределы допускаемой приведенной погрешности (от номинальной нагрузки), % |
±1 |
|
5 Диапазон температуры окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 70 |
|
6 Относительная влажность окружающего воздуха, %, не более |
85 без конденсации |
|
7 Диапазон температуры окружающего воздуха при хранении и транспортировании, °C |
от минус 30 до плюс 80 |
|
8 Габаритные размеры устройства индикации, мм, не более |
145x71x105 |
|
9 Масса устройства индикации, кг, не более |
1 |
|
10 Напряжение питания постоянного тока, В |
от 9,5 до 32 |
|
11 Степень защиты оболочки по ГОСТ 14254 |
IP65 |
|
12 Диапазон скорости конвейерной ленты, мм/с |
от 1 до 700 |
|
13 Расстояние между роликами измерительного участка конвейерных весов, мм, не более |
1500 |
|
14 Ширина конвейерной ленты, мм, не более: при установке 1 тензодатчика при установке 2 тензодатчиков при установке 3 тензодатчиков при установке 4 тензодатчиков |
350 700 1050 1400 |
Знак утверждения типа
Знак Утверждения типа Республики Беларусь наносится на титульный лист руководства по эксплуатации системы типографским способом.
Комплектность
Комплект поставки системы указан в таблице 2
|
Наименование |
Количество |
|
1 Система измерительная для конвейерных весов DG-Compact |
1 |
|
2 Принтер (по заказу) |
1 |
|
3 Дублирующее табло индикации (по заказу) |
1 |
|
4 Программного обеспечения SW DG-Compact Monitor и протокол передачи данных на персональный компьютер (по заказу) |
1 |
|
5 Руководство по эксплуатации |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Dinamica Generale s.r.l.", Италия
Заключение
Системы измерительные для конвейерных весов DG-Compact соответствуют документации фирмы "Dinamica Generale s.r.l.", Италия.
Системы подлежат установке на оборудование с транспортерной лентой для дальнейшего монтажа в качестве конвейерных весов DG-Compact, подлежащих поверке по ГОСТ 8.005-2002 "Государственная система обеспечения единства измерений. Весы непрерывного действия конвейерные. Методика поверки".
Поверку конвейерных весов DG-Compact, предназначенных для применения либо применяемых в сфере законодательной метрологии, проводить юридическими лицами, входящими в государственную метрологическую службу или иными юридическими лицами, аккредитованными для ее осуществления (межповерочный интервал - не более 12 месяцев).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY 112.02.1.0.0025.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
