Системы поосного взвешивания автомобилей Dina3

Номер в ГРСИ РФ:	РБ 03 02 4024 09
Раздел:	Средства измерений массы [2]
Производитель / заявитель:	"Dinamica Generale s.r.l.", Италия

Скачать

	Описание типа РБ 03 02 4024 09 [2009-06-18] rb-03-02-4024-09_2009-06-18.pdf	Скачать
	Описание типа РБ 03 02 4024 09 [2009-01-01] rb-03-02-4024-09_2009-01-01.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Системы поосного взвешивания автомобилей Dina3 (далее - системы) предназначены для определения масс одиночных осей и групп осей, а также полной массы транспортных средств как в режиме статического взвешивания, так и в движении. <.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 4024 09
Наименование	Системы поосного взвешивания автомобилей Dina3
Год регистрации	2009
Номер сертификата	5799
Дата регистрации	2009-04-29
Срок действия	2014-04-29
Получатель сертификата	фирма "Dinamica Generale s.r.l.", Италия (IT)

Производитель / Заявитель

фирма "Dinamica Generale s.r.l."

Адрес: Via Mondadori, 15, 46025 POGGIO RUSCO (MN)

Контакты: ++39-0386-52134 / ++39-0386-51523

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Методика поверки	Поверка проводится по СТБ 8013-2008

Поверители

Скачать

	Описание типа РБ 03 02 4024 09 [2009-06-18] rb-03-02-4024-09_2009-06-18.pdf	Скачать
	Описание типа РБ 03 02 4024 09 [2009-01-01] rb-03-02-4024-09_2009-01-01.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Заключение

Назначение

Область применения - предприятия различных отраслей промышленности, транспорта, сельского хозяйства, торговли. Системы класса точности 2 по СТБ ЕН 1845-2008 могут применяться в сфере законодательной метрологии.

Описание

В состав системы входит грузоприемное устройство, устройство индикации и принтер. Грузоприемное устройство состоит из двух цельнометаллических весоизмерительных платформ с расположенными в их углах тензометрическими датчиками (4 датчика на платформу). •

Принцип действия системы основан на преобразовании силы тяжести взвешиваемого материала посредством тензометрических датчиков в электрический сигнал, пропорциональный массе взвешиваемого материала.

Устройство индикации обрабатывает сигналы от всех осей транспортного средства (ТС) и индицирует значения поосной массы и общей массы ТС. Результаты взвешивания распечатываются на принтере.

Устройство индикации имеет выход для подключения дополнительного (дублирующего) табло индикации (светодиодного дисплея с высотой цифр 60 мм) и трехцветного светофора для помощи водителю ТС при взвешивании. Данные о результатах измерений могут быть сохранены на флеш-память USB или переданы на персональный компьютер с помощью программного обеспечения DTM, входящего в комплект поставки (по заказу).

Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

Место пломбирования весоизмерительной платформы от несанкционированного доступа и нанесения оттиска знака поверки указано в Приложении Б.

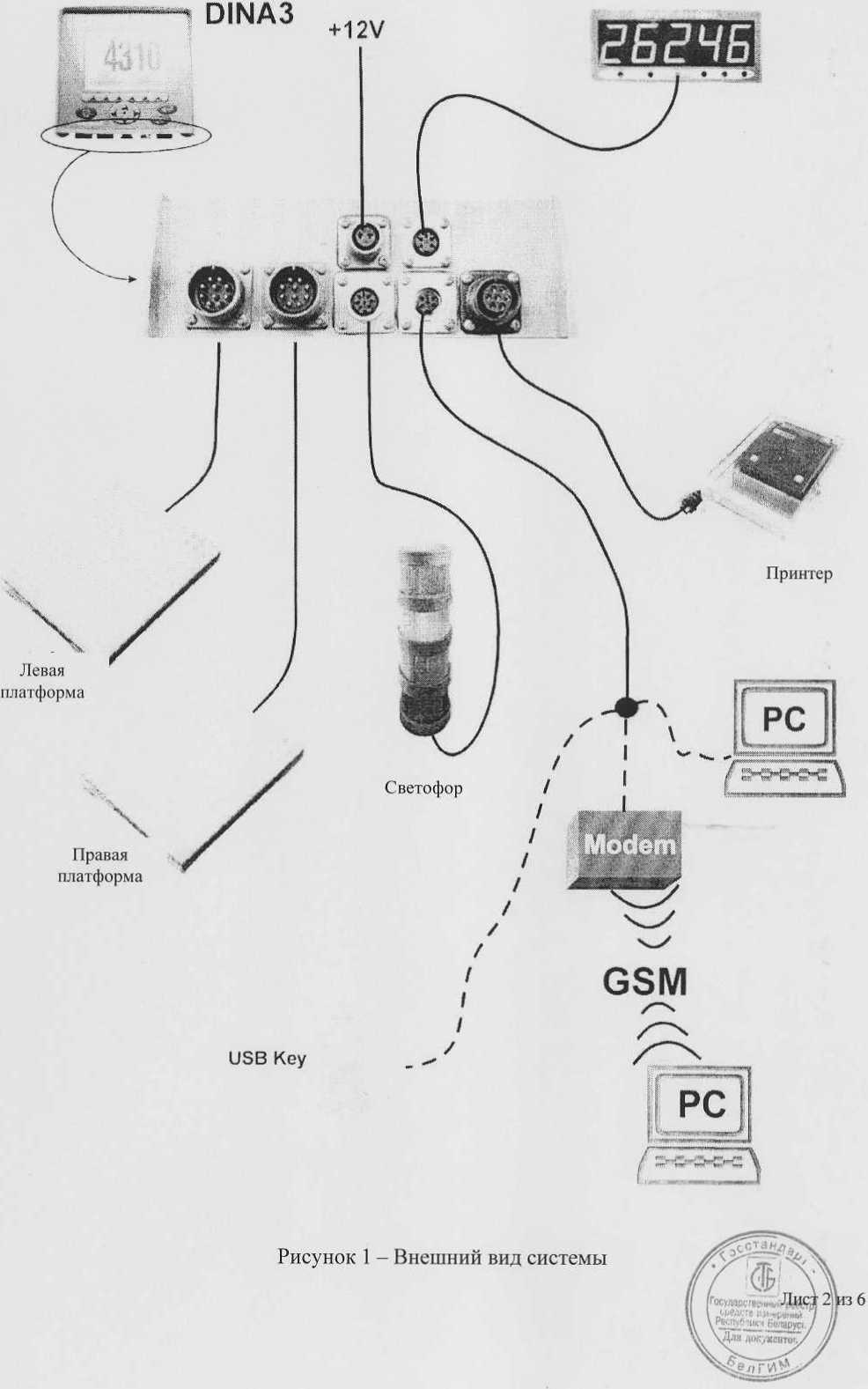

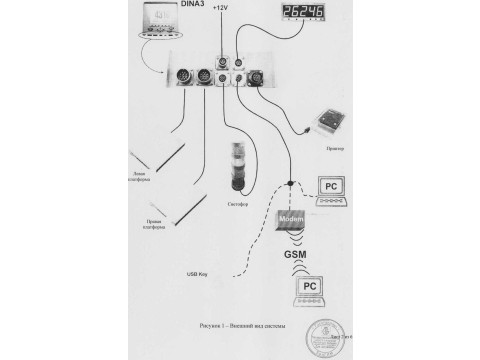

Внешний вид систем представлен на рисунке 1.

Дополнительный дисплей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики систем представлены в таблице 1. Таблица 1
Наименование	Значение
1 Максимальная нагрузка, кг	20000 (18000*)
2 Минимальная нагрузка, кг	100
3 Дискретность d, кг	1,2, 5, 10, 20, 50 (10, 20, 50*)
4 Дискретность при статическом взвешивании, кг	5
5 Число поверочных делений, не более	2000*
бДиапазон рабочих скоростей, км/ч	от 1 до 3
7 Направление движения при взвешивании	одностороннее
8 Класс точности по СТБ 1845-2008 (при взвешивании в движении)	2; 5; 10
9 Класс точности по СТБ ЕН 45501-2004 (при статическом взвешивании)	Средний
10 Диапазон температуры окружающего воздуха при эксплуатации, °C	от минус 30 до плюс 65
11 Относительная влажность окружающего воздуха, %, не более	85 без конденсации
12 Диапазон температуры окружающего воздуха при хранении и транспортировании,°C	от минус 40 до плюс 70
13 Габаритные размеры весоизмерительной платформы, мм, не более	920x770x110
14 Габаритные размеры устройства индикации, мм, не более	220x200x100
15 Масса весоизмерительной платформы, кг, не более	120
16 Масса устройства индикации, кг, не более	1,5
17 Количество тензодатчиков в весоизмерительной платформе	4
18 Напряжение питания, В: - постоянного тока - переменного тока (от бока питания)	от 9,5 до 32' от 110 до 240
19 Степень защиты оболочки устройства индикации по ГОСТ 14254	IP66
* - указаны характеристики систем поосного взвешивания автомобилей Dina3 при применении в сфере законодательной метрологии

Знак утверждения типа

Знак Утверждения типа Республики Беларусь наносится на титульный лист руководства по эксплуатации системы типографским способом.

Комплектность

______Комплект поставки системы указан в таблице 2._________________________

Наименование	Количество
1 Система поосного взвешивания автомобилей Dina3	1
2 Принтер	1
3 Блок питания (по заказу)	1
4 Дублирующее табло индикации (по заказу)	1
5 Флеш-память USB(no заказу)	1
6 Кабель для персонального компьютера (по заказу)	1
7 Программное обеспечение для передачи данных на персональный компьютер (по заказу)	ЖЙХ
8 Трехцветный светофор (по заказу)	// ж
9 Руководство по эксплуатации

4 из 6

^'iupyp-

•Sv’unry

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СТБ 1845-2008 "Весы автоматические для взвешивания транспортных средств в движении. Общие требования и методы испытаний".

СТБ 8013-2008 "Система обеспечения единства измерений Республики Беларусь. Весы автоматические для взвешивания транспортных средств в движении. Методика поверки".

Техническая документация фирмы "Dinamica Generale s.r.L", Италия.
