Системы весоизмерительные Libra
| Номер в ГРСИ РФ: | РБ 03 02 4025 09 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | "Dinamica Generale s.r.l.", Италия |
Системы весоизмерительные Libra (далее - системы) предназначены для взвешивания различных материалов, находящихся в резервуарах, бункерах и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4025 09 |
| Наименование | Системы весоизмерительные Libra |
| Год регистрации | 2009 |
| Номер сертификата | 5800 |
| Дата регистрации | 2009-04-29 |
| Срок действия | 2014-04-29 |
| Получатель сертификата | фирма "Dinamica Generale s.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "Dinamica Generale s.r.l."
Адрес: Via Mondadori, 15, 46025 POGGIO RUSCO (MN)
Контакты: ++39-0386-52134 / ++39-0386-51523
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1927-2009 |
Поверители
Скачать
|
Описание типа РБ 03 02 4025 09 [2009-09-28]
rb-03-02-4025-09_2009-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4025 09 [2009-01-01]
rb-03-02-4025-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Системы весоизмерительные Libra (далее - системы) предназначены для взвешивания различных материалов, находящихся в резервуарах, бункерах и т.д.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, торговли.
Описание
Система состоит из весовых модулей, которые располагаются под опорами резервуара, бункера или другой емкости для взвешиваемого материала, и устройства индикации.
Принцип действия системы основан на преобразовании силы тяжести взвешиваемого материала посредством тензометрических датчиков в электрический сигнал, пропорциональный массе взвешиваемого материала. Тензометрические датчики расположены внутри весовых модулей. Количество весовых модулей зависит от формы и размеров емкости для взвешиваемого материала (от 1 до 50). В зависимости от номинальной нагрузки в составе системы могут применяться весовые модули следующих исполнений: DG-PA, DG-PB, DG PIN или DG M-BAR
Электрические сигналы от весовых модулей обрабатываются устройством индикации, которое отображает массу взвешиваемого груза на пятиразрядном светодиодном дисплее с высотой цифр 40 мм. Устройство индикации имеет выходы для подключения принтера и дополнительного (дублирующего) табло индикации (светодиодного дисплея с высотой цифр 60 мм). В зависимости от функциональных возможностей устройство индикации имеет 2 модификации: STAD 04 и WIN SCALE2. Устройство индикации WIN SCALE2 имеет возможность передачи данных на персональный компьютер с помощью npoi-раммного обеспечения DTM 2009 Advencer, входящего в комплект поставки (по заказу).
Система имеет функцию звуковой сигнализации о превышении заданной массы (при загрузке емкости взвешиваемым материалом), и о снижении массы относительно заданно’ э значения (при разгрузке емкости с взвешиваемым материалом), а также возможность выборки массы тары во всем диапазоне измерения.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

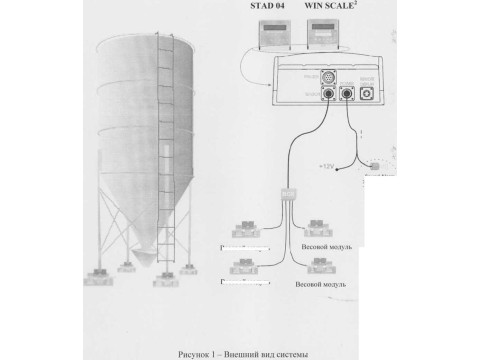

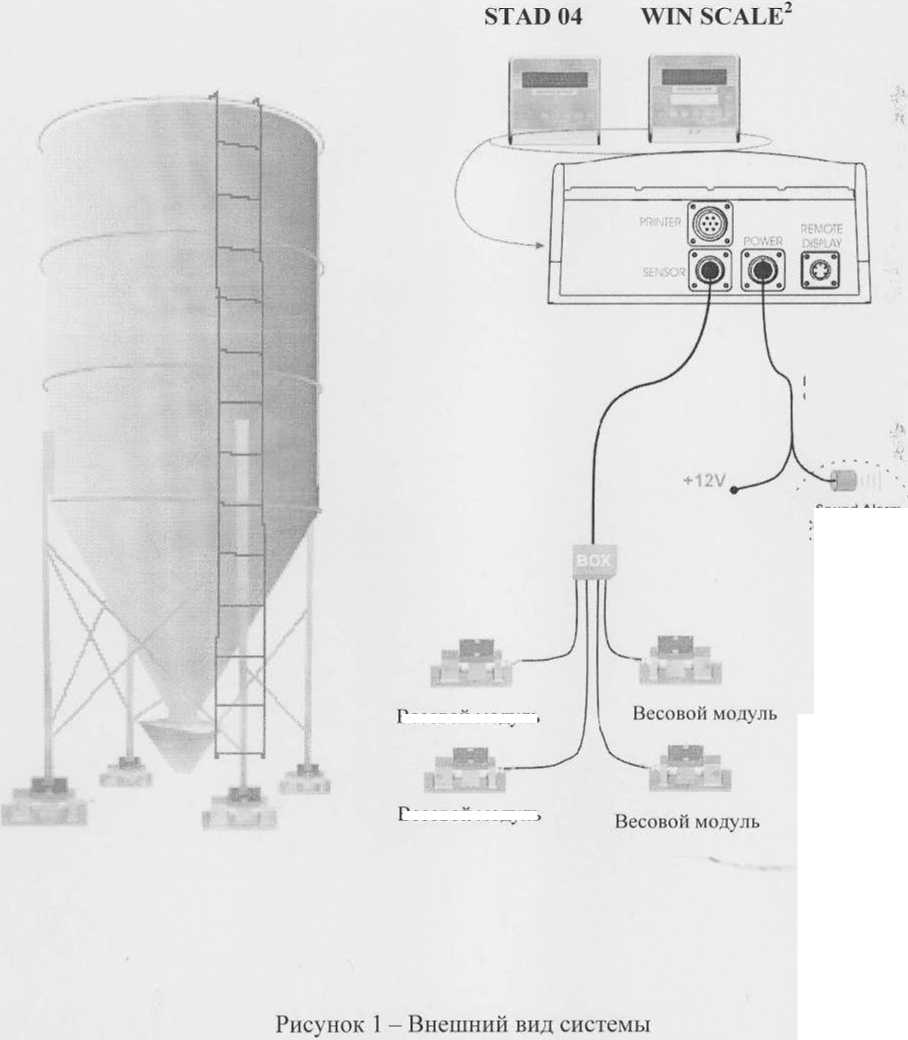

Внешний вид систем представлен на рисунке 1.
Для
Весовой модуль
Весовой модуль
Л-
Sound Alarm ‘od. 979-0019 .
Ju;
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики систем представлены в таблице 1
Таблица 1
|
Наименование |
Значение |
|
1 Номинальная нагрузка системы, кг |
от 100 до 25000 |
|
2 Номинальная нагрузка весового модуля, кг: DG-PA DG-PB DG-PIN DG M-BAR |
350,1000, 2000 5000 10000, 25000 4100, 5000, 6000, 7500, 90СЭ |
|
3 Диапазон показаний устройства индикации, кг: STAD 04, WIN SCALE1 |
от 0 до 99999 |
|
4 Дискретность устройства индикации, кг: STAD 04, WIN SCALE2 |
1,2, 5, 10 |
|
5 Пределы допускаемой приведенной погрешности системы (от номинальной нагрузки), % |
±1 |
|
6 Диапазон температуры окружающего воздуха при эксплуатации: - весового модуля - устройства индикации |
от минус 30 до плюс 70 от минус 30 до плюс 65 |
|
7 Относительная влажность окружающего воздуха, %, не более |
85 без конденсации |
|
8 Диапазон температуры окружающего воздуха при хранении и транспортировании |
от минус 30 до плюс 85 |
|
9 Габаритные размеры весового модуля (в зависимости от исполнения), мм, не более: DG-PA DG-PB . DG-PIN (10000 кг) DG-PIN (25000 кг) DG M-BAR |
200x120x97 240x120x94 255x120x82 300x150x112 430x180x115 |
|
10 Габаритные размеры устройства индикации, мм, не более: STAD 04, WIN SCALE2 |
235x230x110 |
|
11 Масса устройства индикации, кг, не более: STAD 04 WIN SCALE2 |
2,4 2,6 |
|
12 Напряжение питания, В: - постоянного тока, В - переменного тока (от блока питания) |
от 9,5 до 32 от 110 до 220 |
|
13 Степень защиты оболочки по ГОСТ 14254: - весового модуля - устройства индикации |
IP67 IP68 |
Знак утверждения типа
Знак Утверждения типа Республики Беларусь наносится на титульный лист руководства по эксплуатации системы типографским способом.
Комплектность
Комплект поставки системы указан в таблице 2.
|
Наименование |
Количество |
|
1 Устройства индикации STAD 04 или WIN SCALE2 (модификация - по заказу) |
1 |
|
2 Присоединительное устройство для весовых модулей |
1 |
|
3 Соединительный кабель (длина 5 м) |
1 |
|
4 Кабель электропитания (длина 3,5 м) |
1 |
|
5 Блок питания |
I |
|
6 Дублирующее табло индикации (по заказу) |
1 |
|
7 Комплект для дистанционного управления системой (по заказу) |
1 |
|
8 Принтер(по заказу) |
1 |
|
9 Программного обеспечения DTM 2009 Advencer для передачи данных на персональный компьютер (по заказу для WIN SCALE2) |
1 |
|
10 Руководство по эксплуатации |
1 |
|
11 Методика поверки МРБ МП. 1927 - 2009 (по заказу) |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Dinamica Generale s.r.l.", Италия.
МРБ МП. 1927 - 2009 " Системы весоизмерительные Libra . Методика поверки."
Заключение
Системы весоизмерительные Libra соответствуют документации фирмы "Dinamica Generale s.r.l.", Италия.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY/112 02.1.0.0025.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
