Весы платформенные электронные ВСТ
| Номер в ГРСИ РФ: | РБ 03 02 3463 07 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | РУП "2566 завод по ремонту радиоэлектронного вооружения", г. Борисов |
Весы электронные ВСТ ( далее- весы ) предназначены для взвешивания различных 1 рузов на промышленных и торговых предприятиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3463 07 |
| Наименование | Весы платформенные электронные ВСТ |
| Год регистрации | 2007 |
| Номер сертификата | 4778 |
| Дата регистрации | 2007-07-26 |
| Срок действия | - |
| Получатель сертификата | РУП "2566 завод по ремонту радиоэлектронного вооружения", г. Борисов, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "2566 завод по ремонту радиоэлектронного вооружения"
Адрес: 222513, г. Борисов Минской обл., ул. Гагарина, 54
Контакты: (0177)731669/ (0177)750623/ e-mail:mail@2566.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.453-82 |
Поверители
Скачать
|
Описание типа РБ 03 02 3463 07 [2008-07-17]
rb-03-02-3463-07_2008-07-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3463 07 [2007-01-01]
rb-03-02-3463-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные ВСТ ( далее- весы ) предназначены для взвешивания различных 1 рузов на промышленных и торговых предприятиях.
Описание
Весы изготавливаются в двух модификациях:
- ВСТ-150 — весы с наибольшим пределом взвешивания 150 кг;
- ВСТ-300 - весы с наибольшим пределом взвешивания 300 кг;
- ВСТ-500 - весы с наибольшим пределом взвешивания 500 кг.
Конструктивно весы состоят из грузоприемной платформы, тензометрического датчика параллелограммного типа CZL638 - 200kg (весы ВСТ-150) производства фирмы Donguan South China Sea Electronics Co.ltd; L6W-500kg (весы ВСТ-300) или L6W-635kg (весы ВСТ-500) производства фирмы “Zemic” (Китай) и электронной части.
Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза па тензометрический датчик в электрический сигнал, пропорциональный измеряемой массе, в электрической схеме происходит усиление и оцифровка сигнала, вырабатываемого датчиком. Далее цифровой сигнал обрабатывается и выдастся информация о массе на цифровые индикаторы.
Основные функциональные возможности весов:
- запоминание текущего значения веса как массы тары; - обнуление показаний массы.
Общий вид весов платформенных электронных ВСТ приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа с указанием мест нанесения Государственного поверительного клейма-наклейки и оттиска Государственного поверительного клейма приведена в Приложении 1.

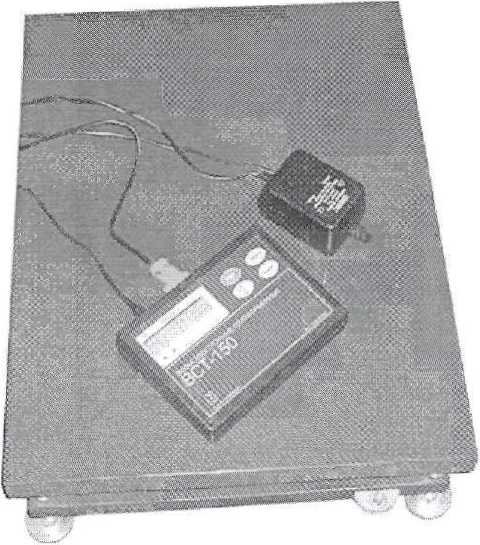

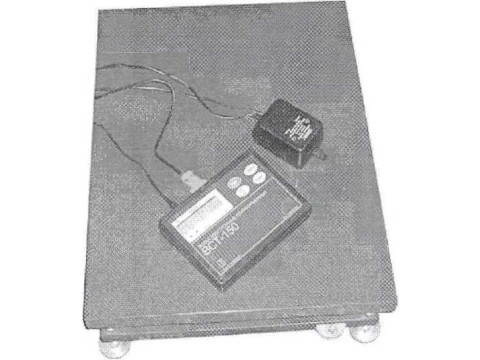

Рисунок 1 - Общий вид весов ВСТ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование параметра |
ВСТ-150 |
ВСТ-300 |
ВСТ-500 |
|
Класс точности по ГОСТ 29329-92 |
Средний CUD | ||
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
11 | ||
|
Пределы взвешивания, кг - наибольший (ППВ) - наименьший (Нм! IB) |
150 0,4 |
300 1,0 |
500 2,0 |
|
Дискретность отсчета (d) и цена поверочного деления (е), г, в интервалах взвешивания, кг: от 0,400 до 60,000 вкл. св. 60,000 от 1,000 до 150,000 вкл. св. 150.000 от 2.000 до 300,000 вкл. св. 300,000 |
20 50 |
50 100 |
100 200 |
|
Диапазон выборки массы тары, кг |
От НмПВ до НПВ | ||
|
11отребляемая мощность весов, В А, не более |
20 | ||
|
Параметры электрического питания: - напряжение переменного тока, В - частота. Гц - номинальное напряжение постоянно го тока, В |
230±10% 50±1 6 | ||
|
Габаритные размеры весов, мм, не более: |
600x450x110 |
800x600x110 |
800x600x110 |
|
Масса весов, кг, не более: |
15 |
20 |
20 |
|
Время непрерывной работы, ч, не более |
16 | ||
|
Время установки показаний при взвешивании, с, нс более |
3 | ||
|
Непостоянство показаний нснагру-женных весов не более |
± 1 е | ||
|
Порог чувствительности не менее |
1.4 е | ||
|
Степень защиты оболочки по ГОСТ 14254 - дискретного отсчетного устройства и зарядного устройства: — грузоприемного устройства. |
ТР 40 IP 55 | ||
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 40 | ||
Пределы допускаемой погрешности весов без выборки массы тары приведены в таблице 2.
Таблица 2
|
Интервалы взвешивания, кг |
Пределы допускаемой погрешности, кг | |
|
При первичной поверке на |
При эксплуатации и после | |
|
предприятиях: изготови- |
ремонта на эксплуатирую- | |
|
теле и ремонтном |
щем предприятии | |
|
ВС |
Г-150 | |
|
от 0,400 до 10,000 вкл. |
±20 |
±20 |
|
св. 10,000 до 40.000 вкл. |
±20 |
±40 |
|
св. 40,000 до 60,000 вкл. |
±40 |
±60 |
|
св. 60,000 до 100,000 вкл. |
±50 |
±100 |
|
св. 100,000 |
±100 |
±150 |
|
ВС1 |
Г-300 | |
|
от 1,000 до 25,000 вкл. |
±50 |
±50 |
|
св. 25,000 до 100,000 вкл. |
±50 |
±100 |
|
св. 100,000 до 150,000 вкл. |
±100 |
±150 |
|
св. 150,000 до 200,000 вкл. |
±100 |
±200 |
|
св. 200,000 |
±200 |
±300 |
|
ВСЯ |
Г-500 | |
|
от 2,000 до 50,000 вкл. |
±100 |
±100 |
|
св. 50,000 до 200.000 вкл. |
±100 |
±200 |
|
св. 200.000 до 300,000 вкл. |
±200 |
±300 |
|
св. 300,000 до 400.000 вкл. |
±200 |
±400 |
|
св. 400,000 |
±400 |
±600 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносят типографским способом на лицевую панель весов с последующим ламинированием согласно КД и на титульный лист руководства по эксплуатации.
Комплектность
|
Наименование |
Обозначение документа |
Кол. |
|
Весы ВСТ |
ВУПК.71.001.00.000 |
1 шт. |
|
Руководство по эксплуатации |
ВУНК.71.001.00.000 РЭ |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ B Y 600012284.002-2007 «Весы платформенные электронные ВСТ. Технические условия»
ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования»
ГОСТ 8.453-82 «ГСП. Весы для статического взвешивания. Методы и средства поверки»
Заключение
Весы платформенные электронные ВСТ соответствуют требованиям ГОС! 29329-92 и ТУ BY 600012284.002-2007.
Межповерочный интервал — 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
