Весы лабораторные электронные серии E
| Номер в ГРСИ РФ: | РБ 03 02 3475 07 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "KERN & SOHN GmbH", Германия |
|
Описание типа РБ 03 02 3475 07 [2007-01-01]
rb-03-02-3475-07_2007-01-01.pdf
|
Скачать |
Весы лабораторные электронные серии Е (далее - весы) предназначены для статического измерения массы в лабораториях различных предприятий и организаций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3475 07 |
| Наименование | Весы лабораторные электронные серии E |
| Год регистрации | 2007 |
| Номер сертификата | 4796 |
| Дата регистрации | 2007-07-26 |
| Срок действия | 2012-07-26 |
| Получатель сертификата | фирма "KERN & SOHN GmbH", Германия (DE) |
Производитель / Заявитель
фирма "KERN & SOHN GmbH"
Адрес: Postfach 4052, 72322 Balingen-Frommern
Контакты: Tel: 07433-9933-0 Fax: 07433-9933-149
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.520-2005. |
Поверители
Скачать
|
Описание типа РБ 03 02 3475 07 [2007-01-01]
rb-03-02-3475-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные электронные серии Е (далее - весы) предназначены для статического измерения массы в лабораториях различных предприятий и организаций.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации.
Описание
Принцип действия весов основан на электромагнитной компенсации с помощью системы автоматического уравновешивания силы тяжести взвешиваемого груза. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой сигнал. Результаты взвешивания выводятся на жидкокристаллический дисплей, расположенный на панели управления.
Конструктивно весы представляют собой единый модуль, включающий в себя измерительный блок с системой электромагнитного уравновешивания, механизм сервопривода для калибровки весов, устройства автоматической и полуавтома тической установки нуля, выборки массы тары.
Калибровка весов производится автоматически с помощью встроенной гири и может производиться полуавтоматически с помощью внешней гири.
Выпускаются весы 20 модификаций, отличающихся наибольшим пределом взвешивания, дискретностью отсчета, ценой поверочного деления, габари тными размерами. Питание весов может осуществляться через адаптер сетевого питания.
Модификация весов EW 600-C3NM применяется, в основном, для взвешивания в каратах.
Весы снабжены устройствами для выполнения следующих сервисных функций: - ввод значения массы тары;
- подсчет деталей;
- взвешивание в процентах от заданной массы;
- взвешивание под весами на крючке;
- вывод значения взвешиваемой массы па графической диаграмме;
- переключение единиц измерения массы (например, грамм, карат, унции).
Весы оснащены последовательным интерфейсом передачи данных RS232C для подключения к компьютеру или другим периферийным устройствам.
Место нанесения доверительного клейма-наклейки передняя панель весов (см. Приложение к описанию типа).

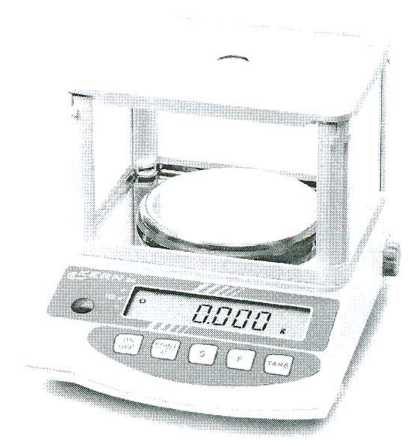

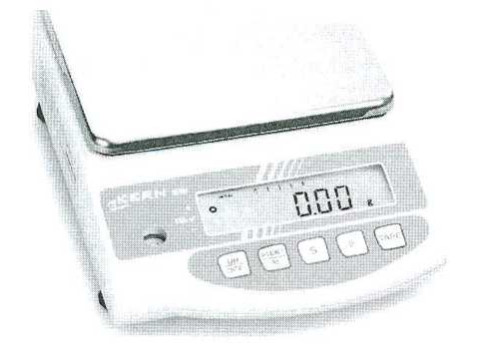

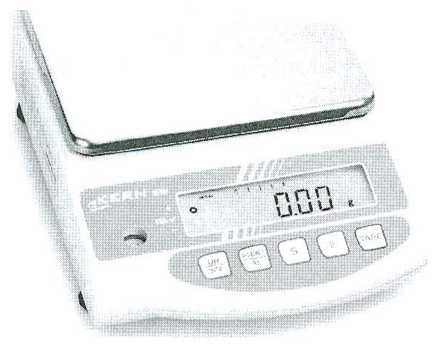

Общий вид весов приведен на рисунке 1.
Рисунок 1 Весы лабораторные электронные серии Е
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов лабораторных электронных серии Е приведены в таблице 1 и таблице 2.
Таблица 1.
|
Модификация |
Класс точно ст и |
НПВ, г |
HmIIB, г |
Дискрет noc t i> (d), r, (ct-capat) |
Цена повероч но го деления (е), г |
Интервалы взвешивания, г |
Пределы допускаемой погрет нос I и три первичной юверке, г |
|
EW 120-4NM |
1 |
120 |
0.02 |
0,0002 |
0.001 |
От 0.02 до 50 вкл. Св. 50 |
±0,0005 ±0,001 |
|
EW 150-ЗМ |
II |
150 |
0,02 |
0.001 |
0.01 |
От 0.02 до 50 вкл. Св. 50 |
±0,005 ±0.01 |
|
EW 220-3NM EG 220-3NM |
II |
220 |
0,02 |
0.001 |
0.01 |
От 0,02 до 50 вкл. от 50 до 200вкл. Св. 200 |
±0.005 ±0.01 ±0,015 |
|
EW 420-3 NM EG 420-3NM |
II |
420 |
0,02 |
0,001 |
0.01 |
От 0.02 до 50 вкл. от 50 до 200вкл. Св. 200 |
±0,005 ±0,01 ±0,015 |
|
EW' 600-2M |
И |
600 |
0,5 |
0.01 |
0.1 |
От 0.5 до 500 вкл. Св. 500 |
±0,05 ±0,1 |
|
EW' 600-C3NM |
II |
600 ct |
0.1 ct |
0.001 ct |
0,01 ct |
От 0,1 до 50 вкл. от 50 до 200вкл. Св. 200 |
±0.005 ct =0.01 ct ±0,015 ct |
|
EW' 620-3NM EG 620-3NM |
I |
620 |
0,1 |
0.001 |
0,01 |
От 0.1 до 500 вкл. от 500 |
±0.005 ±0,01 |
|
EW 820-2NM |
II |
820 |
0,1 |
0.01 |
0,1 |
От 0,1 до 500 вкл. от 500 |
±0.05 ±0.1 |
|
EW' 15 00-2 M |
II |
1500 |
0,5 |
0.01 |
0.1 |
От 0.1 до 500 вкл. от 500 |
±0.05 ±0,1 |
|
EW 2200-2NM EG 2200-2NM |
11 |
2200 |
0,5 |
0.01 |
0.1 |
От 0.5 до 500 вкл. от 500 до 2000вкл. Св. 2000 |
±0.05 ±0.1 ±0,15 |
|
EW 3000-2M |
II |
3000 |
0,5 |
0.01 |
0.1 |
От 0.5 до 500 вкл. от 500 до 2000вкл. Св. 2000 |
r0.05 =0.1 =0.15 |
|
EW 4200-2NM EG 4200-2NM |
II |
4200 |
0,5 |
0.01 |
0,1 |
От 0.5 до 500 вкл. от 500 до 2000вкл. Св. 2000 |
±0,05 ±0.1 - 0.1 5 |
|
EW 6000-IM |
II |
6000 |
5 |
0.1 |
1 |
От 5 до 5000 вкл. от 5000 |
±0,5 ±1 |
|
EW 6200-2NM |
I |
6200 |
1 |
0,01 |
0.1 |
От 1 до 5000 вкл. от 5000 |
±0.05 ±0,1 |
|
1 \\ 12000-J NM |
II |
21000 X , |
5 |
0,1 |
1 |
От 1 до 5000 вкл. OI 5000 |
±0,5 ±1 ----—.............] |
Таблица 2
|
Наименование ха рактер и сти к и |
Модиф икании |
Значение характерноики |
|
Среднеквадратическос отклонение (СКО) показаний весов |
Для всех модификаций |
Среднеквадратическое отклонение (СКО) показаний не превышает, 1/3 от предела допускаемой погрешности. |
|
Пределы допускаемой погрешнос ти весов в эксплуатации |
Для всех модификаций |
Пределы допускаемой погрешности весов в эксплуатации в два раза больше, чем при первичной поверке (см. таблицу 1). |
|
Диапазон выборки массы тары |
Для всех модификаций |
от 0 до НПВ |
|
11апряжение питания |
Для всех модификаций |
Сетевой адаптер, 230 В |
|
Габаритные размеры, мм. не более |
EW 150-ЗМ, EW 600-2М. EW I500-2M, EW 3000-2М, EW 6000-IM |
180x230x85 |
|
EG 220-3NM. EG 420-3NM. EG 620-3NM, EW 220-3NM, EW 420-3NM, EW 620-3NM, EW 820-2NM |
235x180x75 | |
|
EW 600-C3NM |
235x185x165 | |
|
EW 120-4NM |
235x182x77 | |
|
EG 2200-3NM, EG 4200-3NM |
190x265x90 | |
|
EW 2200-2NM, EW 4200-2NM, EW 6200-2NM, EW 12000-1NM |
265x190x90 | |
|
Масса, кг. не более |
EG 220-3NM. EG 420-3NM. EG 620-3NM, EW 220-3NM. EW 420-3NM, EW 620-3NM, EW 820-2NM |
1.3 |
|
EW 600-C3NM |
1.6 | |
|
EW 120-4NM |
2,4 | |
|
EW 150-3M. EW 600-2M, EW 1500-2M, EW 3000-2M, EW 6000-IM |
2 | |
|
EW 2200-2NM, EW 4200-2NM, EW 6200-2NM, EW 12000-1 NM |
2.8 | |
|
EG 2200-3NM. EG 4200-3NM |
3.7 | |
|
Диапазон рабочих температур |
Для всех модификаций |
от 10 °C до 30 ° С |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на титульный лист руководства ио эксплуатации типографским способом и на весы рядом с заводской маркировкой в виде наклейки.
Комплектность
|
Наименование |
Количество |
|
Весы лабораторные электронные серии Е |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 24104-2001 "Весы лабораторные. Общие технические требования".
ГОСТ 8.520-2005 "Весы лабораторные образцовые и общего назначения. Методика поверки."
СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний."
Техническая документация на весы фирмы-изготовителя.
Заключение
Весы лабораторные электронные серии Е соответствуют требованиям технической документации фирмы-изготовителя "KERN & SOHN GmbH" (Германия) и ГОСТ 24104-2001.
Межповерочный интервал 12 месяцев (для весов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
220053, г. Минск, Старовиленский тракт. 93, тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025
