Весы крановые HTS (далее - весы) предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств. Взвешивание не может осуществляться во время перемещения грузов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 3477 07
Наименование	Весы крановые HTS
Год регистрации	2007
Номер сертификата	4798
Дата регистрации	2007-07-26
Срок действия	2012-07-26
Получатель сертификата	фирма "KERN & SOHN GmbH", Германия (DE)

Производитель / Заявитель

фирма "KERN & SOHN GmbH"

Адрес: Postfach 4052, 72322 Balingen-Frommern

Контакты: Tel: 07433-9933-0 Fax: 07433-9933-149

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится поГОСТ 8.453-82

Поверители

Скачать

Описание типа РБ 03 02 3477 07 [2007-01-01]

rb-03-02-3477-07_2007-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия различных отраслей промышленности, (металлургия, машиностроение, автомобилестроение и др.), сельского хозяйства и транспорта.

Описание

Принцип действия весов заключается в преобразовании нагрузки, прикладываемой к

крюку грузоприемного устройства весов, в аналоговый электрический сигнал посредством тензорезисторного весоизмерительного датчика (далее - датчика). Аналоговый сигнал преобразуется электронным блоком в цифровой, соответствующий измеряемой массе. Значение массы отображается на светодиодном индикаторе весов.

Фирмой "KERN & SOHN GmbH", в зависимости от наибольшего предела взвешивания, изготавливаются 7 модификаций крановых весов HTS. Конструктивно весы выполнены в одном корпусе из оцинкованного алюминиевого литья. С помощью дополнительного инфракрасного дистанционного управления можно управлять весами

так же. как и с клавиатуры весов.

Питание весов осуществляется от аккумуляторной батареи. В весах предусмотрена

защита аккумуляторной батареи от перезарядки и индикация аккумулятора.

Время работы весов без подзарядки 150 часов. Зарядное устройство для батареи входит в комплект поставки весов.

Схема пломбировки весов от несанкционированного доступа с указанием места нанесения поверительного клейма-наклейки приведена в Приложении 1 к описанию типа.

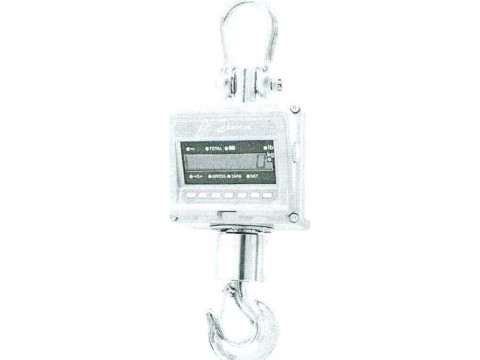

Общий вид весов приведен на рисунке 1.

Рисунок 1. Весы крановые HTS

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики весов крановых HTS приведены в таблице 1 и таблице 2.

Таблица I

Модификация	НИВ, кг	НмПВ, кг	Дискрет ность (d), г	Цена поверочного деления (е), г	Интервалы взвешивания, кг	Пределы допускаемой погрешности при первичной поверке, г
1	2	2	4	5	6	7
HTS I50K50IPM	150	1	50	50	От 1 до 25 вкл. Св. 25 до 100 вкл Св. 100	±25 ±50 ±75
HTS 300K100IPM	300	2	100	100	От 2 до 50 вкл. Св. 50 до 200 вкл Св. 200	±50 ±100 ±150
HTS 600K200IPM	600	4	200	200	От 4 до 100 вкл. Св. 100 до 400 вкл Св. 400	Л00 (300

Продолжение таблицы 1

1	2	2	4	5	6	7
HTS 1.5TO.5IPM	1500	10	500	500	От 10 до 250 вкл. Св. 250 до 1000 вкл Св. 1000	±250 ±500 ±750
HTS ЗТПРМ	3000	20	1 000	1000	От 20 до 500 вкл. Св. 500 до 2000 вкл Св. 2000	±500 ±1000 ±1500
HTS 6T2IPM	6000	40	2000	2000	От 40 до 1000 вкл. Св. 1000 до 4000 вкл Св. 4000	±1000 ±2000 ±3000
HTS I0T5IPM	10000	100	5000	5000	От 100 до 2500 вкл. Св. 2500 до 10000	±2500 ±5000

Таблица 2

Характеристики	Модификации	Значение характеристики
Класс точности ио ГОС Г 29329-92	Для всех модификаций	средний
11рсделы допускаемой погрешности весов в эксплуатации	Для всех модификаций	Пределы допускаемой погрешности весов в эксплуатации в два раза больше, чем при первичной поверке (см. таблицу 1).
Параметры питающей сети	Для всех модификаций	Аккумуляторная батарея 6 В
Масса, кг. не более	FITS 150K50IPM, HTS 300K100IPM HTS 600K200IPM, HTS 1.5TO.5IPM HTSЗТПРМ HTS 6T2IPM. HTS 10Т51РМ	14 14 41 65
Габаритные размеры, мм, не более	HTS 15OK5OIPM, HTS 300K100IPM HTS 600K200IPM, HTS 1.5TO.5IPM HTS ЗТПРМ, HTS 6T2IPM FITS 10T5IPM	200x204x160 200x204x160 279x254x381 279x254x381
Габаритные размеры весов с навесным оборудованием, мм, не более	HTS 150K50IPM FITS 300K.100IPM UTS 600K200IPM HTS 1.5TO.5IPM H I'S 3T11PM HTS 6T2IPM; IH’S 10T5IPM	45-30-435-480 45-30-435-480 45-30-435-480 60-28-443-516 90-45-735-815 100-67-900-1040
Диапазон рабочих температур, °C	Для всех модификаций	От минус 10 до плюс 40
Степень защиты оболочки IP по ГОСТ 14254-96.	Для всех модификаций	IP 65

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на титульный лист руководства по эксплуатации и на весы рядом с заводской маркировкой в виде наклейки.

Комплектность

Наименование	Количество
Весы крановые HTS	1 шт.
Зарядное устройство для батареи	1 шт.
Дистанционное управление	1 шт.
Руководство по эксплуатации	1 экз.
