Весы вагонные электронные ВВС
| Номер в ГРСИ РФ: | РБ 03 02 2508 05 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО "КБ Прибор", г. Минск |
|
Описание типа РБ 03 02 2508 05 [2005-01-01]
rb-03-02-2508-05_2005-01-01.pdf
|
Скачать |
Весы вагонные электронные ВВС (далее весы) предназначены для измерения полной массы железнодорожных вагонов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2508 05 |
| Наименование | Весы вагонные электронные ВВС |
| Год регистрации | 2005 |
| Номер сертификата | 3300 |
| Дата регистрации | 2005-04-28 |
| Срок действия | - |
| Получатель сертификата | ЗАО КБ "Прибор", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО КБ "Прибор"
Адрес: 220141, г. Минск, ул. Купревича,1,к.3
Контакты: (017)265-93-16 / (017)265-93-06 / kb-pribor@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.453-82 |
Поверители
Скачать
|
Описание типа РБ 03 02 2508 05 [2005-01-01]
rb-03-02-2508-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы вагонные электронные ВВС (далее весы) предназначены для измерения полной массы железнодорожных вагонов в режиме статического взвешивания.
Область применения - предприятия промышленности, топливно-энергетического комплекса, железнодорожные станции.
Описание
Весы изготавливаются в трех модификациях: ВВС-100, ВВС-150, ВВС-200, отличающихся наибольшим пределом взвешивания, соответственно 100 т, 150 т, 200 т.
Конструктивно весы состоят из:
- грузоприемного устройства, (грузоприемная платформа, четыре тензометрических датчика силы С16АСЗ производства фирмы НВМ, Германия).
- дискретного отсчетного устройства WE2110 производства фирмы НВМ, Германия.
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого вагона на силоизмерительные тензорезисторные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого вагона, поступает на дискретное отсчетное устройство. Дискретное отсчетное устройство производит аналого-цифровое преобразование сигнала тензодатчиков и индицирует массу взвешиваемого вагона на цифровом табло.
Внешний вид весов приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа приведена Приложении 1.
в обязательном
Государственный реестр средств измерений Республики Бет
Для дс-кукеето»

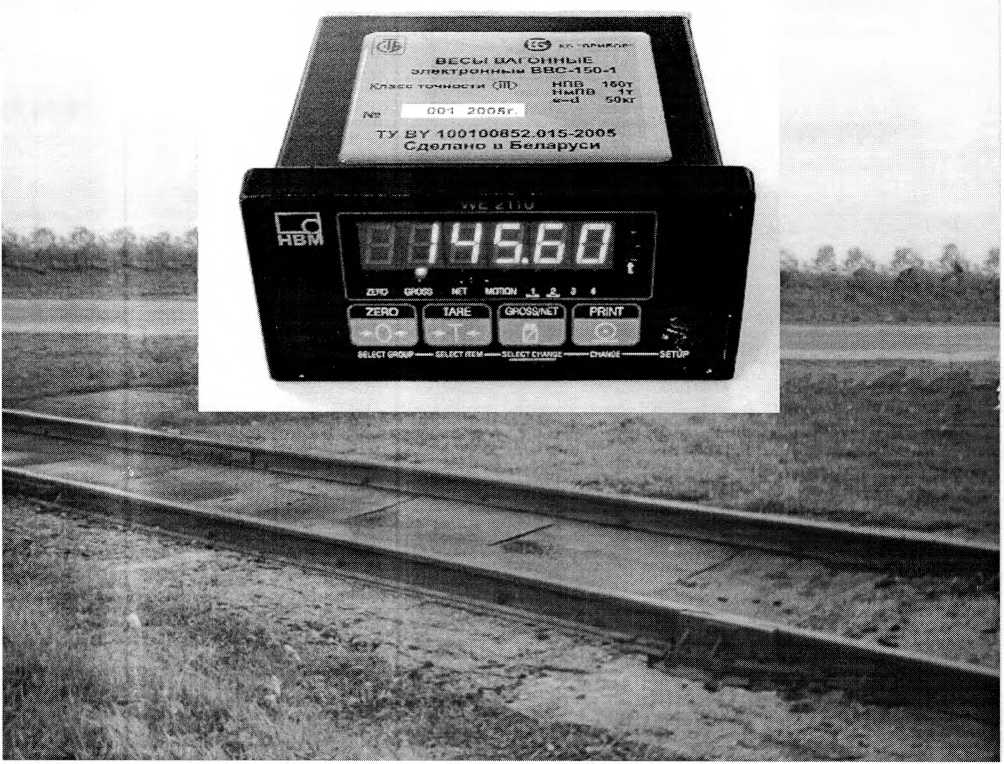

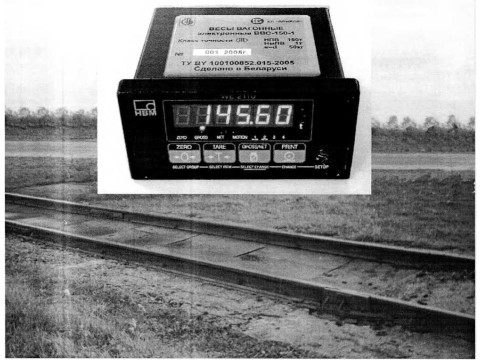

Рис. 1. Весы вагонные электронные ВВС.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
ВВС-100 |
ВВС-150 |
ВВС-200 |
|
1. Класс точности |
Средний по ГОСТ 29329 | ||
|
2. Наибольший предел взвешивания НПВ, кг |
100000 |
150000 |
200000 |
|
3. Наименьший предел взвешивания НмПВ, кг |
400 |
1000 |
1000 |
|
4. Дискретность отсчета (<Д)и цена поверочного деления (е), кг |
20 |
50 |
50 |
|
5. Диапазон выборки массы тары, кг |
от 400 до 70 000 |
от 1000 до 105 000 |
от 1000 до 140 000 |
|
6. Непостоянство показаний ненагруженных весов, кг |
±20 |
±50 |
±50 |
|
7. Порог чувствительности весов |
1,4 е (28 кг) |
1,4 е (70 кг) |
1,4 е (70 кг) |
|
8. Габаритные размеры грузоприемной платформы мм, не более - с одной платформой - с двумя платформами |
15500x1810x1375 12000x1810x1375 , | ||
|
9. Масса весов, кг, не более |
11000 |
12000 |
15000 |
|
10. Диапазон рабочих температур, °C |
от минус 30 ДО ПЛЮС 4$/ f | ||
риСударс! венный реестр I средств измерений 1 \ Республики Беларусь ] \Для документов/
|
Наименование характеристики |
ВВС-100 ВВС-150 ВВС-200 |
|
И. Напряжение питания, В |
23О+23.34.5 |
|
12. Частота питающего напряжения, Гц |
50 ± 1 |
|
13. Потребляемая мощность, В А, не более |
15 |
|
14. Степень защиты оболочки |
IP55 |
|
15. Средний срок службы, лет ,не менее |
8 |
|
16. Вероятность безотказной работы |
0,9 |
11ределы допускаемой погрешности весов указанны в таблице 1.
Таблица 1
|
Интервал взвешивания в ценах поверочного деления |
Пределы допускаемой погрешности, кг | |||||
|
при первичной поверке и калибровке |
в эксплуатации и после ремонта на эксплуатирующем предприятии | |||||
|
ВВС 100 |
ВВС 150 |
ВВС-200 |
ВВС 100 |
ВВС 150 |
ВВС-200 | |
|
от НмПВ до 500 е |
±20 |
±50 |
±50 |
±40 |
±50 |
±50 |
|
св. 500 е до 2000 е |
±20 |
±50 |
±50 |
±40 |
± 100 |
±100 |
|
Св. 2000 е до НПВ |
±40 |
± 100 |
± 100 |
±60 |
± 150 |
±150 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится типографским способом на фирменную табличку весов, защищаемую термореактивным полимером. Знак Государственного реестра наносится и на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Комплект поставки вагонных весов ВВС указан в таблице 2.
Таблица 2
|
Наименование |
ВВС-100 |
ВВС-150 |
ВВС-200 |
|
Грузоприемная платформа, шт. |
1 |
1 |
1 |
|
Распределительная коробка, шт. |
1 |
1 |
1 |
|
Дискретное отсчетное устройство WE2110, шт. |
1 |
1 |
1 |
|
Тензометрический датчик С16АСЗ 40t, шт. |
4 |
—— |
- |
|
Тензометрический датчик С16АСЗ 60t, шт. |
4 |
4 | |
|
Кабель соединительный, шт. |
1 |
1 | |
|
Руководство по эксплуатации,экз. |
1 |
1 | |
|
Паспорт, экз. |
1 |
1 |
' f /Дд |Тмуд4 чванный ре< |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100100852.015-2005 Весы вагонные электронные ВВС.
ГОСТ 29329-82 «Весы для статического взвешивания. Общие технические требования ».
ГОСТ 8.453-82 «Весы для статического взвешивания. Методы и средства поверки».
Заключение
Весы вагонные электронные ВВС
соответствуют требованиям
ТУ BY 100100852.015-2005, ГОСТ 29329-82.
Межповерочный интервал-12 месяцев.
Научно-исследовательский испытательный центр БелГиМ. г. Минск, Старовиленский тракт, 93. Тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0025
