Весы электронные Adventurer Pro
| Номер в ГРСИ РФ: | РБ 03 02 2230 06 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Ohaus Corporation», США |
Весы лабораторные электронные Adventurer Pro (далее весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2230 06 |
| Наименование | Весы электронные Adventurer Pro |
| Год регистрации | 2006 |
| Номер сертификата | 4042 |
| Дата регистрации | 2006-06-29 |
| Срок действия | 2011-06-29 |
| Получатель сертификата | фирма "OHAUS Europe", Швейцария (CH) (фирма "Mettler-Toledo GmbH", Швейцария (CH)) |
Производитель / Заявитель
фирма "OHAUS Europe" (фирма “Mettler-Toledo GmbH”), Швейцария
Адрес: Heuwinkelsrasse CH-8606 Nanikon
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1386-2004 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 02 2230 06 [2004-08-27]
rb-03-02-2230-06_2004-08-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 2230 06 [2006-01-01]
rb-03-02-2230-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные электронные Adventurer Pro (далее весы) предназначены для статического измерения массы.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации.
Описание
Принцип действия весов основан на электромагнитной компенсации с помощью системы автоматического уравновешивания силы тяжести взвешиваемого груза. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой сигнал. Результаты взвешивания выводятся на жидкокристаллический дисплей, расположенный на панели управления.
Конструктивно весы состоят из грузоприемной платформы, весоизмерительного устройства с датчиком и электронного блока. Конструкция весов предусматривает возможность взвешивания под весами.
Питание весов может осуществляться через адаптер сетевого питания. Питание весов модификаций AV53, AV212, AV412, AV812, AV2101, AV4101 может также осуществляться и от источника питания постоянного тока.
Весы снабжены устройствами для выполнения следующих сервисных функций: ввод значения массы тары;
подсчет деталей;
суммирование измеренных значений массы;
взвешивание в процентах от заданной массы;
взвешивание подвижных (нестабильных) объектов с усреднением результата взвешивания; переключение единиц измерения массы (например, грамм, унции);
индикации разряда батареи при работе от источника питания постоянного тока.
Весы оснащены последовательным интерфейсом передачи данных RS232C и могут быть оснащены дополнительным интерфейсом (RS232C или USB) для подключения к компьютеру или другим периферийным устройствам.
В весах, в обозначении модификации которых присутствует символ С, возможна функция внутренней калибровки.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения Го-
|

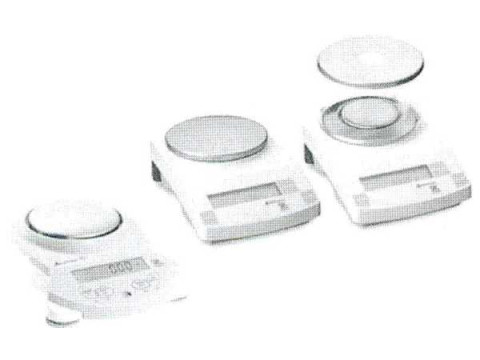

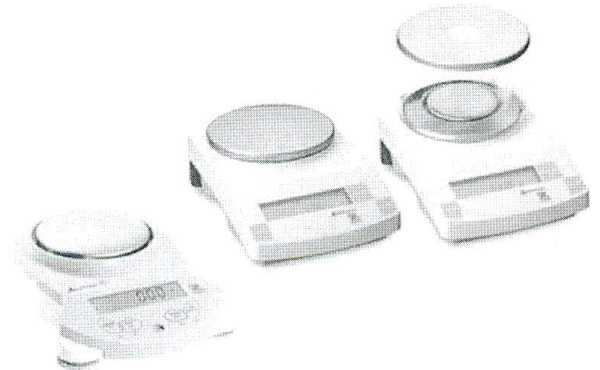

сударственного поверительного клейма приведена в Приложении 1 Общий вид весов приведен на рисунке 1. л-' -к 1 К С Э \ ЙЁ г i 1 I ; I ■ ? z..„ . - ■'. . . ■' z •- Рисунок 1 |
Adventurer Pro и-—" ' Adventurer Pro ll & П l // \\ \............"ь/ :! |
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики весов приведены в таблицах 1,2
Таблица 1 __
|
Наименование характеристик |
Модификация весов | |||||||||||
|
AV53 |
AV114, AV114C |
AV264, AV264C |
AV213, AV213C |
AV413, AV413C |
AV812 AV812C |
AV2102, AV2102C |
AV4102, AV4102C |
AV8101 AV8101C | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |||
|
Наибольший предел взвешивания (НПВ), г |
51 |
НО |
260 |
210 |
410 |
810 |
2100 |
4100 |
8100 | |||
|
Наименьший предел взвешивания (НмПВ), г |
0,02 |
0,01 |
0,01 |
0,02 |
0,02 |
0,5 |
0,5 |
0,5 |
5 | |||
|
Дискретность отсчёта (d), г |
0,001 |
0,0001 |
0,0001 |
0,001 |
0,001 |
0,01 |
0,01 |
0,01 |
0,1 | |||
|
Цена поверочного деления (е= 1 Od), г |
0,01 |
0,001 |
0,001 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
1 | |||
|
Число поверочных делений (п) |
5100 |
110000 |
260000 |
21000 |
41000 |
8100 |
21000 |
41000 |
8100 | |||
|
Пределы допускаемой погрешности при первичной поверке, ±* г | ||||||||||||
|
Интервал 1 |
0,005 |
0,0005 |
0,0005 |
0,005 |
0,005 |
0,05 |
0,05 |
0,05 |
0,5 | |||
|
Интервал 2 |
0,01 |
0,001 |
0,001 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
1 | |||
|
Интервал 3 |
- |
- |
0,0015 |
0,015 |
0,015 |
0,15 |
0,15 | |||||
|
Пределы допускаемой погрешности в эксплуатации, ± *г | ||||||||||||
|
Интервал 1 |
0,01 |
0,001 |
0,001 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
1 | |||
|
Интервал 2 |
0,02 |
0,002 |
0,002 |
0,02 |
0,02 |
0,2 |
0,2 |
0,2 |
2 | |||
|
Интервал 3 |
- |
- |
0,003 |
0,03 |
0,03 |
0,3 |
0,3 | |||||
|
Среднее квадратическое отклонение (СКО) показаний весов при первичной поверке, * г | ||||||||||||
|
Интервал 1 |
0,00167 |
0,000167 |
0,000167 |
0,00167 |
0,00167 |
0,0167 |
0,0167 |
0,0167 |
0,167 | |||
|
Интервал 2 |
0,003 |
0,0003 |
0,0003 |
0,003 |
0,003 |
0,03 |
0,03 |
0,03 |
0,3 | |||
|
Интервал 3 |
- |
- |
0,0005 |
0,005 |
0,005 |
0,05 |
0,05 | |||||
|
Среднее квадратическое отклонение (СКО) показаний весов в эксплуатации, * г | ||||||||||||
|
Интервал 1 |
0,003 |
0,0003 |
0,0003 |
0,003 |
0,003 |
0,03 |
0,03 |
0,03 |
0,3 | |||
|
Интервал 2 |
0,0067 |
0,00067 |
0,00067 |
0,0067 |
0,0067 |
0,067 |
0,067 |
0,067 |
0,67 | |||
|
Интервал 3 |
- |
- |
0,001 |
0,01 |
0,01 |
0,1 |
0,1 | |||||
|
Класс точности по ГОСТ 24104-2001 |
II |
I |
I |
II |
II |
II |
II |
II |
II | |||
|
Диапазон выборки массы тары, % от НПВ |
0...100 | |||||||||||
|
Диапазон рабочих температур, °C |
от 5 до 30 | |||||||||||
|
Лараметры адаптера сетевого питания: напряжение на входе, В частота, Гц |
230 В+10%...-15% 50+1 |
J. V.C1+.и // | ||||||||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||
|
Параметры электрического питания постоянно го тока, напряжение, В: (кроме модификации С) |
6 |
- |
- |
- |
- |
6 |
- |
- |
6 | ||
|
Потребляемая мощность, В-А |
4 | ||||||||||
|
Средний полный срок службы, лет |
8 | ||||||||||
|
Габаритные размеры, мм, не более |
220x300x300 | ||||||||||
|
Масса, кг, не более |
3,9 |
4,5 |
4,5 |
4,5 |
3,9 |
3,9 |
3,9 |
3,9 |
3,9 | ||
*- интервалы взвешивания по ГОСТ 24104-01 для классов точности соответствуют:
|
Класс точности весов |
Интервал 1 |
Интервал 2 |
Интервал 3 | |
|
Специальный |
I |
От НмПВ до 50000е вкл. |
Св. 50000е до 200000е вкл. |
Св. 200000е |
|
Высокий |
II |
От НмПВ до 5000е вкл. |
Св. 5000е до 20000е вкл. |
Св. 20000е |
Таблица 2
|
Наименование характеристик |
Модификация весов | |||
|
AV212 AV212C |
AV412 AV412C |
AV2101 AV2101C |
AV4101 AV4101C | |
|
1 |
2 |
3 |
4 |
5 |
|
Класс точности по ГОСТ 24104-2001 |
Средний III | |||
|
Наибольший предел взвешивания , г |
210 |
410 |
2100 |
4100 |
|
Наименьший предел взвешивания), г |
0,2 |
0,2 |
2 |
2 |
|
Дискретность отсчёта, г |
0,01 |
0,01 |
0,1 |
0,1 |
|
Цена поверочного деления (е= 10d), г |
0,1 |
0,1 |
1 |
1 |
|
Число поверочных делений , п |
2100 |
4100 |
2100 |
4100 |
|
Пределы допускаемой погрешности при первичной поверке, ± г | ||||
|
От НмПВ до 500е вкл. |
0,05 |
0,05 |
0,5 |
0,5 |
|
Св. 500е до 2000е вкл. |
0,1 |
0,1 |
1 |
1 |
|
Св. 2000е |
0,15 |
0,15 |
1,5 |
1,5 |
|
Пределы допускаемой погрешности в эксплуатации, ± г | ||||
|
От НмПВ до 500е вкл. |
0,1 |
0,1 |
1 |
1 |
|
Св. 500е до 2000е вкл. |
0,2 |
0,2 |
2 |
2 |
|
Св. 2000е |
0,3 |
0,3 |
3 |
3 |
|
Среднее квадратическое отклонение (СКО) показаний весов при первичной поверке , г | ||||
|
От НмПВ до 500е вкл. |
0,0167 |
0,0167 |
0,167 |
0,167 |
|
Св. 500е до 2000е вкл. |
0,03 |
0,03 |
0,3 |
о,з |
|
Св. 2000е |
0,05 |
0,05 |
0,5 |
0,5 |
|
Среднее квадратическое отклонение (СКО) показаний весов в эксплуатации, г | ||||
|
От НмПВ до 500е вкл. |
0,03 |
0,03 |
0,3 |
0,3 |
|
Св. 500е до 2000е вкл. |
0,067 |
0,067 |
0,67 |
0,67 |
|
Св. 2000е |
0,1 |
0,1 |
1 |
1 |
|
Диапазон выборки массы тары, % от НПВ |
0...100 | |||
|
Диапазон рабочих температур, °C |
от 5 до 30 | |||
|
Параметры электрического питания постоянного тока, напряжение, В: |
6 (кроме модификации С) | |||
|
Параметры адаптера сетевого питания: - напряжение на входе, В - частота, Гц |
230 В+10%...-15% 50±1 | |||
|
Потребляемая мощность, В-A, не более |
4 | |||
|
Средний полный срок службы, лет |
8 | |||
|
Масса, кг, не более |
3,9 | |||
|
Габаритные размеры весов, мм, не более |
220x300x300 | |||
Знак Государственного реестра
Знак Государственного реестра наносится на титульный лист руководства по эксплуатации типографским способом и на весы рядом с заводской маркировкой в виде наклейки.
Комплектность
|
Наименование |
Количество |
|
Весы лабораторные электронные Adventurer Pro |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
Крюк для взвешивания под весами |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП. МН 1386-2004 |
1 экз |
Технические документы
ГОСТ 24104 - 2001 «Весы лабораторные. Общие технические требования».
MP МОЗМ-76 «Взвешивающие устройства неавтоматического действия».
МП.МН 1386-2004 " Весы электронные Adventurer Pro"
Техническая документация на весы фирмы-изготовителя.
Заключение
Весы электронные Adventurer Pro соответствуют требованиям ГОСТ 24104-2001 и технической документации фирмы «OHAUS Europe», Швейцария.
Межповерочиый интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13,
Аттестат аккредитации № BY 112.02.1.0.0025
