Системы измерительные массовой доли К2О в калийных солях на основе детектора PD200B, PD125
| Номер в ГРСИ РФ: | РБ 03 02 1513 11 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | "RGI Industriemessgerate GmbH", Германия |
Системы измерительные массовой доли К2О в калийных солях на основе детектора PD200B (далее - системы на основе детектора PD200B) предназначены для измерения массовой доли К2О в калийных солях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1513 11 |
| Наименование | Системы измерительные массовой доли К2О в калийных солях на основе детектора PD200B, PD125 |
| Год регистрации | 2011 |
| Номер сертификата | 7244 |
| Дата регистрации | 2011-06-30 |
| Срок действия | 2016-06-30 |
| Получатель сертификата | фирма "RGI Industriemessgerate GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RGI Industriemessgerate GmbH"
Адрес: Beermiss 15, D-75323 Bad Wildbad; Postfach 110208, D-75317 Bad Wildbad
Контакты: 07081 5026 / 07081 5526 / E-mail: info@RGI-MS.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1251-2003 |
Поверители
Скачать
|
Описание типа РБ 03 02 1513 11 [2009-03-17]
rb-03-02-1513-11_2009-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1513 11 [2011-01-01]
rb-03-02-1513-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1513 11 [2011-09-15]
rb-03-02-1513-11_2011-09-15.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные массовой доли К2О в калийных солях на основе детектора PD200B (далее - системы на основе детектора PD200B) предназначены для измерения массовой доли К2О в калийных солях.
Системы измерительные массовой доли и массы К2О в калийных солях на основе детектора PD125 (далее - системы на основе детектора PD125), предназначены для непрерывного измерения и контроля параметров технологических процессов путем автоматического измерения массы и массовой доли К2О на ленте конвейера, а также в трубопроводе.
Область применения - предприятия промышленности и сельского хозяйства.
Описание
Система на основе детектора PD200B состоит из измерительной камеры (сцинтилляционный детектор естественного бета-излучения PD200B) и электронного блока POCON 21. Детектор PD200B измеряет только мелкозернистые образования и идеально подходит для измерения массовой доли калийных солей. Калибровка системы возможна в процентах KCI и в процентах К2О.
Принцип действия заключается в следующем - находящийся в детекторе сцинтиллятор преобразует поступающее радиоактивное (бета) излучение в импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрические импульсы. Сигнал детектора изменяется в зависимости от концентрации атомов К-40 в измеряемом материале. Изотоп К-40 является радиоактивным и всегда составляет в естественном составе 0,012 %.
При определении содержания калийных солей с помощью POCON 21 возможны два режима работы: непрерывный и дискретный, управляемый сигналами старт и стоп.
Принцип действия системы на основе детектора PD125 при измерении массовой доли К2О в калийных солях основан на регистрации скорости счета электрических импульсов возникающих в результате попадания гамма-квантов излучаемых изотопом К-40 на сцинтилляционный детектор PD125
Принцип действия системы на основе детектора PD125 при измерении массы заключается в следующем - источник гамма-квантов (Cs-137), жестко закрепленный над конвейером просвечивает материал, находящийся на ленте конвейера, ослабление излучения регистрируется сцинтилляционными детекторами MD-50 расположенными по всей ширине ленты конвейера. Выходные сигналы с сцинтилляционных детекторов PD125, MD-50 через счетные модули с помощью соединения 85)
поступают на ПК промышленного исполнения. ПК промышленного исполнения осушг^Й^^^^мет массы, массовой доли К2О в калийных солях, а так же накопление, хранение и «гоюрада&ие^аей имеющейся в его памяти информации на дисплей. (I )/
\ Для доку*вто»/ /1
Внешний вид систем представлен на рисунках 1,2.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А к описанию типа.

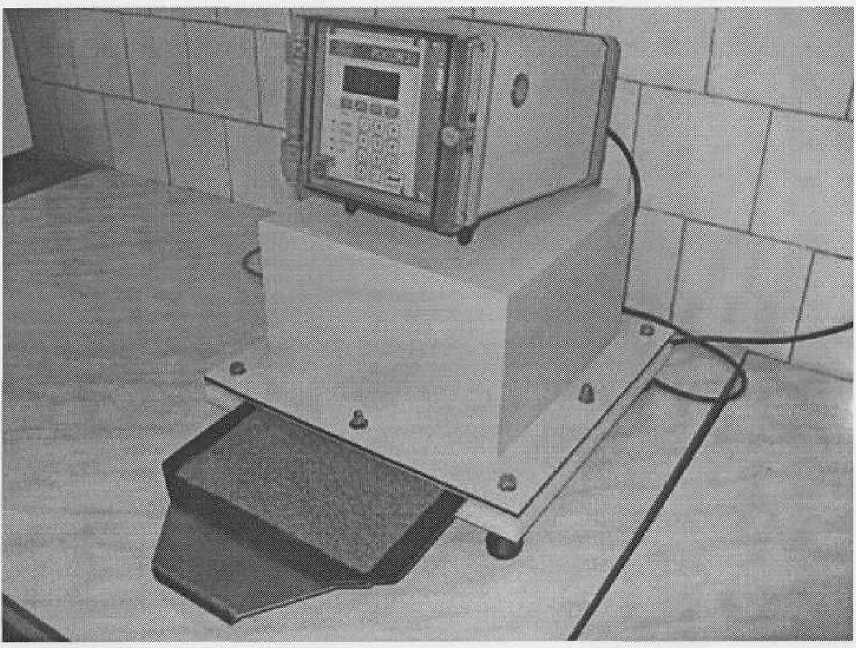

Рисунок 1 - Общий вид системы основе детектора PD200B

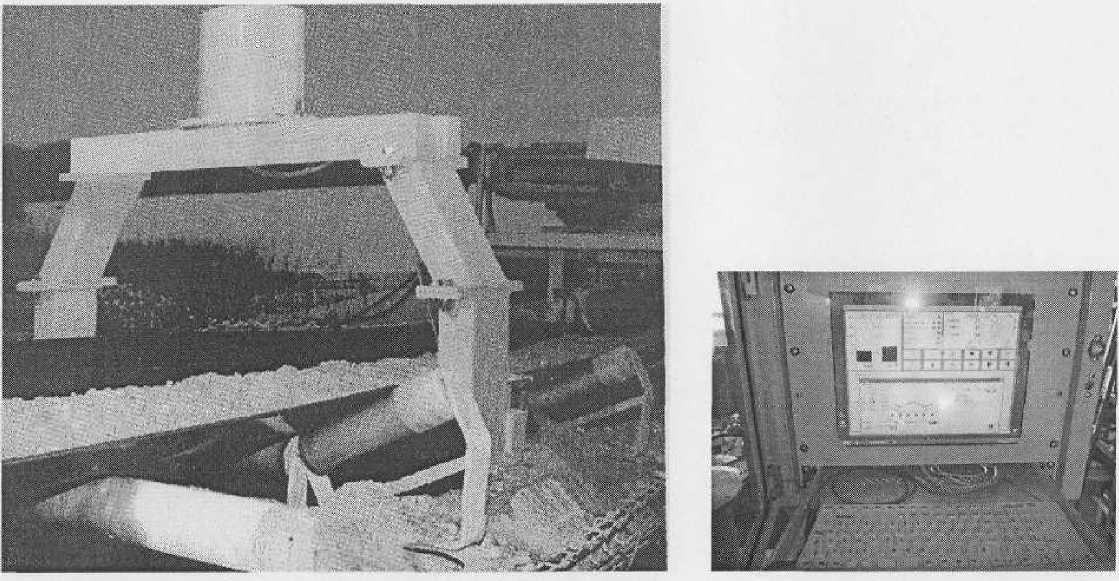

Рисунок 2 - Общий вид системы основе детектора PD125
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики системы на основе детектора PD200B представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения массовой доли К2О (КО), % |
от 0 до 63 (от 0 до 100) |
|
Пределы допускаемой основной абсолютной погрешности измерения массовой доли К2О (КС1) на основе детектора PD200B в диапазонах измерения, %: | |
|
- от 0 % до 6,3 % (от 0 % до 10 %) |
±0,13 (±0,2) |
|
- от 6,3 % до 25,2 % (от 10 % до 40 %) |
±0,19 (±0,3) |
|
- от 25,2 % до 63 % (от 40 % до 100 %) |
±0,38 (±0,6) |
|
Условия окружающей среды при эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % |
от 0 до 40 от 0 до 100 |
|
Условия окружающей среды при транспортировании и хранении: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % |
от минус 20 до плюс 40 от 0 до 100 |
|
Напряжение питания, В |
от 207 до 253 |
|
Потребляемая мощность, В-А |
не более 40 |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529): - электронного блока "POCON 21 ” - сцинтилляционного детектора PD200B |
IP 65 IP 64 |
Основные технические и метрологические характеристики системы на основе детектора PD125 представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
Диапазон измерения массового расхода, т/ч |
от 0 до 2000 | |
|
Диапазон измерения массовой доли К2О (КС1), % |
от 0 до 63 (от 0 до 100) | |
|
Пределы допускаемой основной относительной погрешности измерения массы, % |
±2,0 | |
|
Пределы допускаемой основной абсолютной погрешности измерения массовой доли К2О (КС!), % |
0,69 (±1,1) | |
|
Погрешность преобразования блока обработки, %: | ||
|
- по каналу измерения массовой доли |
± 0,4 | |
|
- по каналу измерения массы |
± 1,0 | |
|
Температура окружающей среды при эксплуатации, °C: | ||
|
- промышленный компьютер ПК |
от 10 до 40 | |
|
- для сцинтилляционных детекторов MD50, PD125 |
от минус 20 до плюс 55 | |
|
Мощность эквивалентной дозы внешнего фона гамма-излучения, мкЗв/ч |
не более 0,2 | |
|
Параметры токового выходного сигнала, мА |
от 0 до 20; от 4 до 20 | |
|
Пределы допускаемой приведенной погрешности токового выходного сигнала, % |
±0,5 | |
|
Номинальное напряжение питания, В | ||
|
- постоянного тока для детекторов и модулей |
24 | |
|
- сети переменного тока с частотой 50 Гц |
230 | |
|
Степень защиты оболочки по IEC 529: | ||
|
- ПК промышленного исполнения |
IP 55 | |
|
- датчик с комплектом счетных модулей | ||
|
- сцинтилляционных детекторов MD40, PD125 |
1Р/>7 '< |
3>i |
|
II реестр 11 1 средств измерений 1 \\ \ Рваг&»ю> Беларуси / | |
|
Лист 3 из 5 |
V \дм доку»»™/ |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки системы на основе детектора PD200B входят:
• электронный блок обработки "POCON 21" - 1 шт.;
• измерительная камера с сцинтилляционным детектором PD200B- 1 шт.;
• комплект монтажных частей и принадлежностей;
• руководство по эксплуатации;
Примечание: комплектация принадлежностями осуществляется по соответствующему конкретной модификации руководству по эксплуатации и требованию заказчика.
В комплект поставки системы на основе детектора PD125 входит:
• поверхностный детектор PD 125-1 шт.;
• сцинтилляционные детекторы RGIMD 50 (DD50) - от 5 до 8 шт.;
• ПК промышленного исполнения - 1 шт.;
• комплект монтажных частей и соединителей;
• руководство по эксплуатации.
Примечание: комплектация монтажными частями и соединителями осуществляется по соответствующему конкретной модификации руководству по эксплуатации и требованию заказчика.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "RGI Industriemessgerate GmbH", (Германия).
МП.МН 1251-2003 с учетом извещения № 2 "Системы измерительные массовой доли и массы КгО в калийных солях на основе детекторов PD200B, PD125. Методика поверки".
Заключение
Системы измерительные массовой доли и массы К2О в калийных солях на основе детекторов PD200B, PD125 соответствуют требованиям документации фирмы "RGI Industriemessgerate GmbH", (Германия).
Межповерочный интервал - не более 12 месяца (для систем, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
