Стенды для измерения, контроля и регулировки углов установки колес автомобилей SA
| Номер в ГРСИ РФ: | РБ 03 19 1219 11 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | "SICAM S.r.l.", Италия |
Стенды для измерения, контроля и регулировки углов установки колес автомобилей SA предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес легковых автомобилей, грузовиков малой грузоподъемности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 1219 11 |
| Наименование | Стенды для измерения, контроля и регулировки углов установки колес автомобилей SA |
| Год регистрации | 2011 |
| Номер сертификата | 7262 |
| Дата регистрации | 2011-06-30 |
| Срок действия | 2016-06-30 |
| Получатель сертификата | фирма "SICAM S.r.l.", Италия (IT) |
Производитель / Заявитель
фирма "SICAM S.r.l."
Адрес: Via G. Carradini n°1, 42015 Correggio (R.E.)
Контакты: +39-0522-637833 / +39-0522-637760 / E-mail: sales@sicam.it
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 930-2001 (с изменением №1-3) |
Поверители
Скачать
|
Описание типа РБ 03 19 1219 11 [2011-01-01]
rb-03-19-1219-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 1219 11 [2011-10-31]
rb-03-19-1219-11_2011-10-31.pdf
|
Скачать |
Описание типа
Назначение
Стенды для измерения, контроля и регулировки углов установки колес автомобилей SA предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес легковых автомобилей, грузовиков малой грузоподъемности.
Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы и диагностические центры.
Описание
Фирма SICAM S.r.l.” выпускает стенды измерения, контроля и регулировки углов установки колес автомобилей SA следующих исполнений: SA 566, SA 566R, SA 568, SA 568L, SA 580, SA 830 D3.
Стенды исполнений SA 566, SA 566R, SA 568, SA 568L, SA 580 конструктивно состоят из передвижной приборной стойки, четырех измерительных головок с комплектом вспомогательных устройств для крепления их на колеса автомобиля, и двух электронных поворотных дисков. Принцип действия стендов основан на измерении угловых параметров, определяющих положение осей и всех четырех колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Обработка информации и выдача результатов измерений проводится с помощью стандартного персонального компьютера и программным обеспечением версии V5.0bl35.
Измерительные головки стендов включают в себя шесть или восемь прецизионных датчиков с зарядовой связью (CCD-матрица), работающие в инфракрасном спектре лучей. На панели измерительных головок имеются кнопки управления и уровень.
Стенды исполнений SA 566R, SA 580 оснащены радиосвязью, частотой 433 МГц.
Стенды SA исполнений SA 566, SA 568, SA 568L имеют кабельное соединение.
g докуиеигл
Стенды SA исполнений SA 566, SA 566R оснащены измерительной сист состоящей из 6 датчиков.
Стенды ML исполнений SA 568, SA 568L, SA 580 оснащены измерительной системой, состоящей из 8 датчиков. Стенд исполнения SA 568L оснащен люкс-кабинетом.
Все стенды исполнений SA 566, SA 566R, SA 568, SA 568L, SA 580 оснащены измерительными головками, обеспечивающих устойчивую связь при повороте их относительно друг друга на 20°.
Стенды исполнения SA 830 D3 конструктивно состоят из передвижной приборной стойки, четырех светоотражателей с элементами крепления на колесах автомобиля и измерительной системы видеокамер CCD работающих в инфракрасном спектре лучей. Указанное оборудование устанавливается на специальной балке, или на специальных кронштейнах, закрепленных прямо на аппарелях подъемного устройства.
Процесс измерения осуществляется путем считывания информации видеокамерами с отражателей, закрепленных на колесах и освещаемых в ИК-диапазоне. Обработка информации и выдача результатов измерений проводится с помощью стандартного персонального компьютера и программным обеспечением версии У5.0Ы75.
Приборная стойка стендов серий SA 830 D3 включает в себя модуль персонального компьютера типа IBM-PC/AT с микропроцессорной системой обработки результатов измерений, цветной дисплей, принтер формата А4 и клавиатуру. Электронные поворотные круги устанавливаются под передние колеса автомобиля и подключаются кабелем к приборной стойке стендов.
Стенды SA оснащены стандартной программой режимов регулировок и измерений. Стенды SA работают в операционной системе WINDOWS.
Электронные поворотные круги устанавливают под передние колеса автомобиля и подключаются кабелем к блоку управления стенда.
Управление процессом измерений производится путем переключения программ с помощью клавиатуры, пульта дистанционного управления и персонального компьютера. В память персонального компьютера стендов заложена база более 20000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.

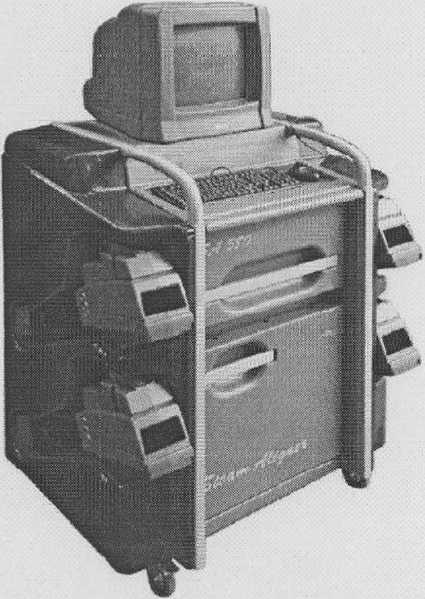

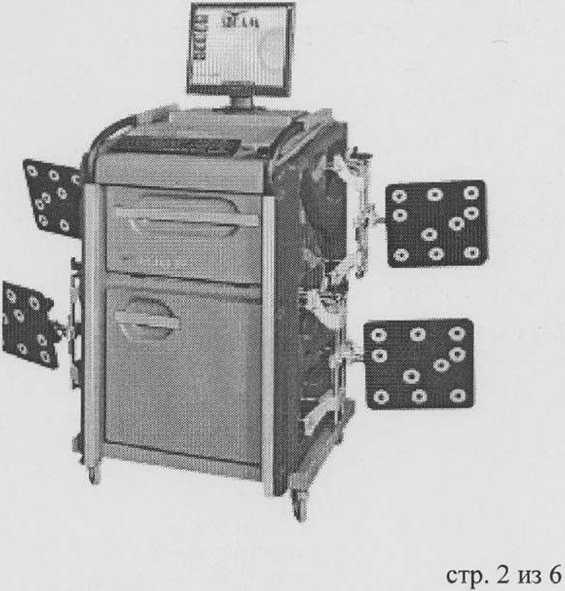

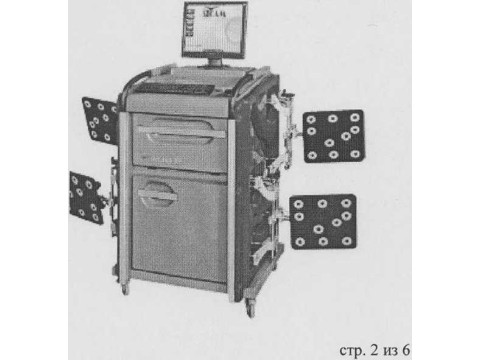

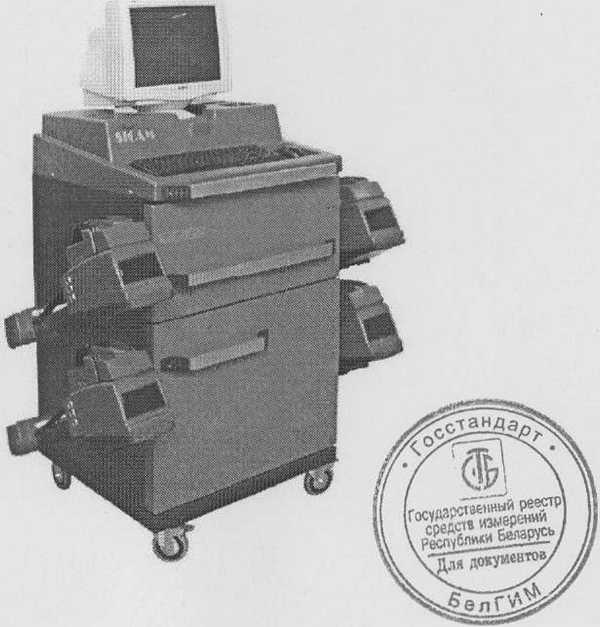

Внешний вид стендов представлен на рисунке 1
Рисунок 1
Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики стендов контроля, измерения и регулировки углов установки колес автомобилей SA приведены в таблице.
Таблица
|
Наименование параметров |
SA 566, SA 566R, SA 568, SA 568L, SA580 |
SA 830 D3 |
|
1 |
2 |
3 |
|
Суммарный угол схождения колес (передний и | ||
|
задний мост): | ||
|
- диапазон показаний |
±18° |
±18° |
|
- пределы измерений |
±4° |
±4° |
|
- пределы допустимой абсолютной погрешности | ||
|
измерений |
±3' |
±3' |
|
Собственный угол схождения колеса | ||
|
- диапазон показаний |
±9° |
±9° |
|
- пределы измерений |
±2° |
±2° |
|
- пределы допустимой абсолютной погрешности | ||
|
измерений |
±2' |
±2' |
|
Угол развала колеса: | ||
|
- диапазон показаний |
±10° |
±10° |
|
- пределы измерений |
±3° |
±3° |
|
- пределы допустимой абсолютной погрешности | ||
|
измерений |
±2’ |
±2/г® |
Государственный реестр i средств измерений 1 \ Республщи Беларусь / \Для документов/
продолжение таблицы
|
1 |
2 |
3 |
|
Угол смещения колеса:** - диапазон показаний - пределы измерений - пределы допустимой абсолютной погрешности измерений |
±9° ±2° ±2’ |
±9° ±2° ±2' |
|
Угол оси действия тяги:** - диапазон показаний - пределы измерений - пределы допустимой абсолютной погрешности измерений |
±9° ±2° ±2' |
±9° ±2° ±2* |
|
Угол продольного наклона шкворня:** - диапазон показаний - пределы измерений - пределы допустимой абсолютной погрешности измерений |
±22° ±18° ±4' |
±22° ±18° ±4' |
|
Угол поперечного наклона шкворня:** - диапазон показаний - пределы измерений - пределы допустимой абсолютной погреш-ности измерений |
±22° ±18° ±4' |
±22° ±18° ±4' |
|
Разность углов поворота:** - диапазон измерений - пределы допустимой абсолютной погрешности измерений |
±20° ±4' |
±20° ±4' |
|
Максимальный угол поворота колес: ** - диапазон показаний |
±24° |
±40° |
|
Диапазон коррекции угла продольного наклона поворотного шкворня** |
±7° |
±7° |
|
Габаритные размеры, мм, не более |
1520x880x770 |
1520x1180x770 |
|
Масса, кг, не более |
НО |
113 |
|
Параметры электропитания |
Однофазная сеть переменного тока, номинальное напряжение 240 В, частота 50/60 Гц | |
|
Потребляемая мощность, кВт, не более |
0,5 | |
|
Диаметр обода колеса |
от 330,2 мм до 609,6 мм (от 13 до 24 дюймов) |
от 254 мм до 533,4 мм (от 10 до 21 дюймов) |
|
Температура окружающего воздуха в условиях эксплуатации |
от 5 °C до 40 °C относительная влажность воздуха до 80 % | |
|
Температура окружающего воздуха при транспортировке и хранении |
от минус 20 °C |
до плюс 60 °C |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 42 | |
|
Примечание - знак ** - параметр рассчитывается по алгоритму программного обеспечения сте^в^?" * X II L _____«лТврйны)! | ||
|
стр.4 из 6 |
11 Ml \ р WffiLу V \Длп AOKJWHW . | |
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки стендов для измерения, контроля и регулировки углов установки колес SA входят:
- стенд для измерения, контроля и регулировки углов установки колес;
- фиксаторы рулевого колеса и педали тормоза;
- пакет программного обеспечения версий V5.0bl35, V5.0bl75;
- поворотные платы механическая или электронная с кабелем;
- руководство по эксплуатации;
- методика поверки МП.МН 930-2001.
Дополнительные принадлежности:
- адаптеры для автомобилей с нестандартной конфигурацией бамперов;
- адаптеры для крепления измерительных головок к колесам транспортных средств, 20”, 21м, 23";
- комплект удлинителей до 26" для трехопорных зажимов;
- пульт дистанционного управления с приемником;
- - принтер;
- LED-дисплей;
- РС-компьютер;
- клавиатура;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “SICAM S.r.l.”, Италия.
ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."
МП.МН 930-2001 "Стенды для измерения, контроля и регулировки углов установки колес автомобилей типа SA". Методика поверки.
Заключение
Стенды для измерения, контроля и регулировки углов установки колес SA соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 3349813.
Аттестат аккредитации № BY/112 02.1.0.0025
