Самописцы серии Trend: Multitrend, Minitrend, eZtrend предназначены для измерений сигналов напряжения и силы постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, а также для регистрации и хранения измеренных значений, графического построения временных диаграмм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2005 11 |
| Наименование | Самописцы серии Trend: Multitrend, Minitrend, eZtrend |
| Год регистрации | 2011 |
| Номер сертификата | 7251 |
| Дата регистрации | 2011-06-30 |
| Срок действия | 2016-06-30 |
| Получатель сертификата | фирма "Honeywell Inc.", США (US) |
Производитель / Заявитель
фирма "Honeywell Inc."
Адрес: .
Контакты: www51.honeywell.com/ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1373-2004 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 13 2005 11 [2006-11-28]
rb-03-13-2005-11_2006-11-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2005 11 [2011-01-01]
rb-03-13-2005-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2005 11 [2011-10-24]
rb-03-13-2005-11_2011-10-24.pdf
|
Скачать |
Описание типа
Назначение
Самописцы серии Trend: Multitrend, Minitrend, eZtrend предназначены для измерений сигналов напряжения и силы постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, а также для регистрации и хранения измеренных значений, графического построения временных диаграмм.
Самописцы могут применяться в составе измерительных систем, используемых для автоматизации технологических процессов в различных областях хозяйственной деятельности.
Описание
Самописцы серии Trend имеют входные измерительные модули, которые воспринимают электрические сигналы от первичных преобразователей с выходными сигналами в виде напряжения и силы постоянного тока, измеряют и преобразуют их в цифровой код, передаваемый на микропроцессор для обработки сигналов в соответствии с заданной программой. Самописцы серии Trend являются безбумажными самописцами.
Самописцы в зависимости от модификации имеют до 48 (4,6,8,12,16,32, 40,48) универсальных аналоговых входов; коммуникации FTP, TCP/IP, RS485 Modbus, Ethernet, Web, Email для подключения периферийных устройств и к локальной сети, USB - порты для клавиатуры и мыши.
На передней панели самописца расположен жидкокристаллический многоцветный дисплей TFT с диагональю 5,5" (Minitrend, eZtrend), 12,1" (Multitrend) и активнойшгтрицей, обеспечивающей ввод данных, продвижение по меню, а также отображ! измеренных аналоговых сигналов, гистограмм изменения сигналов в реад состояния сигнализации, данных контура управления и другой информ __ заданной программы. (I II
ений
и, ню
и:
юг.
\\ \ П ,
1Л13 О
л
Самописцы имеют функции сохранения информации, включая данные о диагностике, сигнализации, вычислениях, состоянии технологического процесса. Данная информация позволяет пользователю осуществлять просмотр и анализ изменений переменных составляющих процесса за определенный промежуток времени, для чего в приборах предусмотрено стационарное и подключаемое устройство хранения цифровой информации.
Полная конфигурация приборов осуществляется с клавиатуры, расположенной на передней панели прибора,, или через персональный компьютер
Самописец имеет также дополнительные возможности:
■ подача сигналов тревоги;
■ регистрация по алгоритмам нечеткой логики (нечеткая регистрация);
■ индивидуальное исполнение экранов;
■ усовершенствованная система защиты данных;
■ независимые скорости записи и отображения информации;
■ журнал событий.
Внешний вид самописцев представлен на рисунках 1-3.
Место нанесения знака поверки (клеймо-наклейка) указано в Приложении.

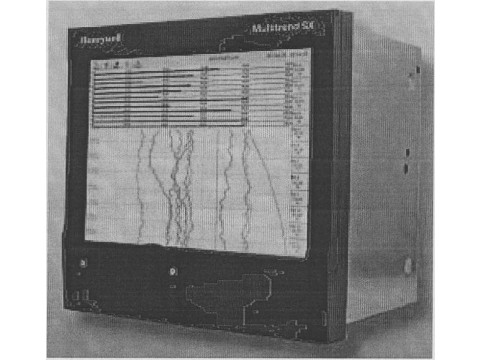

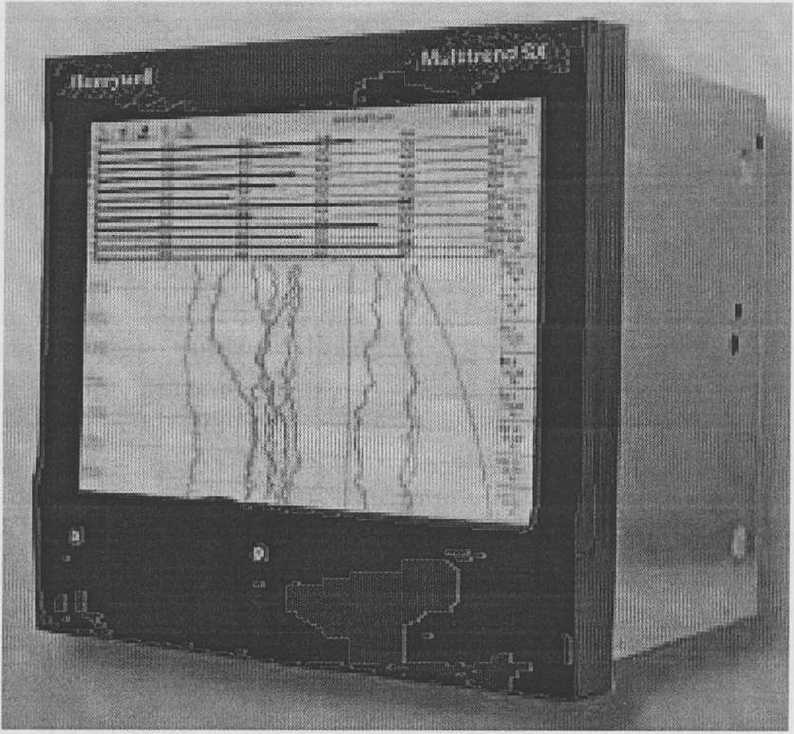

Рисунок 1. Самописец Multitrend

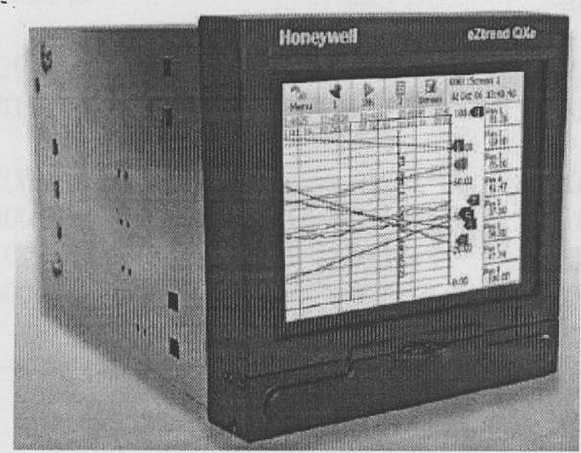

Рисунок 2. Самописец eZtrend

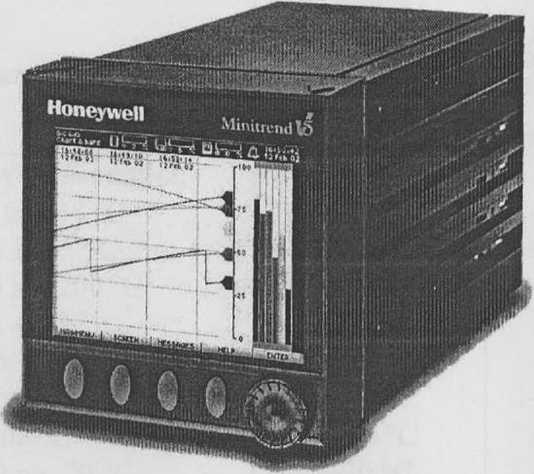

Рисунок 2. Самописец Minitrend
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Для документов
Таблица 1
|
Модификация самописца (количество аналоговых входов) |
Диапазон входного сигнала |
Пределы допускаемой основной погрешности при температуре (22±3)°С |
Пределы допускаемой дополнительной погрешности в условиях эксплуатации |
Разрешающая способность |
|
Minitrend |
от -5 до 5 мВ |
±0,2 %* |
±0,01 %/°С |
16 бит |
|
(4, 6, 8, 12, 16 |
от-10 до 10 мВ |
±0,2 %* |
±0,01 %/°С | |
|
входов) |
от -25 до 25 мВ |
±0,1 %* |
±0,01 %/°С | |
|
Multitrend |
от -50 до 50 мВ |
±0,1 %* |
±0,01 %/°С | |
|
(4, 6, 8, 12, 16, 32, 40, |
от “100 до 100 мВ |
±0,1 %* |
±0,01 %/°С | |
|
48 входов) |
от -250 до 250 мВ |
±0,1 %* |
±0,01 %/°С | |
|
eZtrend |
от -500 до 500 мВ |
±0,1 %* |
±0,01 %/° С | |
|
(3, 6, 9, 12 входов) |
от-1000 до 1000 мВ |
±0,1 %* |
±0,01 %/° С | |
|
от -0,3 до 0,3 В |
±0,1 %* |
±0,01 %/°С | ||
|
от -0,6 до 0,6 В |
±0,1 %* |
±0,01 %/° С | ||
|
от-1,5 до 1,5 В |
±0,1 %* |
±0,01 %/° с | ||
|
от -3 до 3 В |
±0,1 %* |
±0,01 %/° с | ||
|
от -6 до 6 В |
±0,1 %* |
±0,01 %/° с | ||
|
от -12 до 12В |
±0,1 %* |
±0,01 %/°с | ||
|
от -25 до 25 В |
±0,1 %* |
±0,01 %/° с | ||
|
от -50 до 50 В |
±0,1 %* |
±0,01 %/°С |
1 | |
|
от 4 до 20 мА |
±0,2%* |
±0,01 %/°С | ||
|
от 0 до 20 мА |
±0,2 %* |
±0,01 %/°с | ||
|
от 0 до 200 Ом |
±0,1 %* |
±0,01 %/° С | ||
|
от 0 до 500 Ом |
±0,1 %* |
±0,01 %/°с | ||
|
от Одо 1000 Ом |
±0,1 %* |
±0,01 %/° с | ||
|
от 0 до 4000 Ом |
±0,1 %* |
±0,01 %/°с |
Государственный реестр средств измерении Республики Беларусь
Продолжение таблицы 1
|
Модификация самописца (количество аналоговых входов) |
Диапазон вход ного сигнала |
Пределы допускаемой основной погрешности при температуре (22±3)°С |
Пределы допускаемой дополнительной погрешности в условиях эксплуатации |
Разрешающая способность |
|
Minitrend Multitrend |
Сигнал от термопары: В: от 260 до 538 °C |
±4,5 °C |
±0,01 %/°с |
16 бит |
|
eZtrend |
от 538 до 1816 0 С |
±2,2 °C |
±0,01 %/°с | |
|
Е: от -270 до -200 °C |
±12,0 °C |
±0,01 %/°с | ||
|
от -200 до -70 °C |
±1,7 °C |
±0,01 WC | ||
|
от-70 до 1000 °C |
±0,7 °C |
±0,01 %/°с | ||
|
J: от-210 до 0 °C |
±1,7 °C |
±0,01 %/°с | ||
|
от 0 до 1200 °C |
±0,7 °C |
±0,01 °/с/°С | ||
|
К: от -270 до -70 °C |
±20 °C |
±0,01 °Ж | ||
|
от-70 до 1372 °C |
±1 °C |
±0,01 %/°с | ||
|
L: от -200 до 0 °C |
±1,2 °C |
±0,01 °/с/°С | ||
|
от 0 до 900 °C |
±0,7 °C |
±0,01 %/°с | ||
|
N: от-200 до 100 °C |
±3,2 °C |
±0,01 %/°с | ||
|
от 100 до 1300 °C |
±1,2 °C |
±0,01 °/с/°С | ||
|
R: от-50 до 260 °C |
±3,7 °C |
±0,01 %/°с | ||
|
от 260 до 650 °C |
±1,5 °C |
±0,01 WC | ||
|
от 650 до 1768 °C |
±1,2 °C |
±0,01 w°c | ||
|
S: от-50 до 260 °C |
±3,3 °C |
±0,01 %/°с | ||
|
от 260 до 1000 °C |
±1,5 °C |
±0,01 %/°с | ||
|
от 1000 до 1710 °C |
±1,2 °C |
±0,01 °/(/°С | ||
|
от 1710 до 1768 °C |
±1,4 °C |
±0,01 %/°с | ||
|
Т: от -270 до 210 °C |
±5,4 °C |
±0,01 Ж | ||
|
от-210 до 400 °C |
±1,0 °C |
±0,01 °/</°с | ||
|
Сигнал от термопреобразователя сопротивления: PtlOO, Pt200, Pt500, PtlOOO (a = 0,00385): от -200 до 850° С |
±0,6 °C |
±0,01 %IQC | ||
|
Никель (Ro= 100 Ом, a = 0,00617) от-60 до 180° С |
±0,5 °C |
±0,01 °//°с | ||
|
Примечание - знак * - приведенная погрешность (от полной шкалы) | ||||
Температура окружающего воздуха при эксплуатации, °C от 0 до 50
Температура окружающего воздуха при транспортировании и хранении, °C от -10 до 60;
Относительная влажность без конденсата (максимум при 40 °C), %
- при эксплуатации от 10 до 90
- при транспортировании и хранении от 5 до 95
Габаритные размеры, мм, не более:
- Minitrend, eZtrend 144x144x200
- Multitrend 288x288x200
Масса, кг, не более: - Minitrend, eZtrend - Multitrend Напряжение питания, В: - переменного тока - постоянного тока
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки самописца указан в таблице 3.
______Таблица 2____________________________________________________ __________ Наименование______________________________________ Самописец серии Trend (модификация определяется индивидуальным заказом). Руководство по эксплуатации_____________________________________________
Комплект ЗИП
Методика поверки МП. Мн 1373-2004 (по заказу).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Honeywell Inc.’’, США.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МП. Мн 1373-2004 «Самописцы серии Trend: Multitrend, Minitrend, eZtrend. Методика поверки».
Заключение
Самописцы серии Trend: Multitrend, Minitrend, eZtrend соответствуют требованиям ГОСТ 12997-84, технической документации фирмы "Honeywell Inc.", США.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
