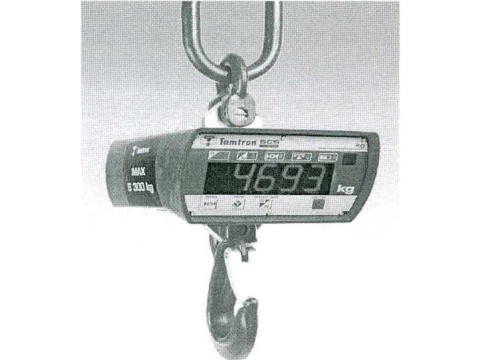

Весы крановые SCS Plus
| Номер в ГРСИ РФ: | РБ 03 02 0712 08 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Tamtron Oy", Финляндия |
Весы крановые SCS pllls предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств. Взвешивание может осуществляться во время перемещения грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0712 08 |
| Наименование | Весы крановые SCS Plus |
| Год регистрации | 2008 |
| Номер сертификата | 5546 |
| Дата регистрации | 2008-10-30 |
| Срок действия | 2013-10-30 |
| Получатель сертификата | фирма "TAMTRON OY", Финляндия (FI) |
Производитель / Заявитель
фирма "TAMTRON OY"
Адрес: Р.О.Воx 15, FIN-33561, Tampere, Finland
Контакты: +358-3-363 6633 // +358-3-363 5181 // weighing@tamtron.fi // http:/www.tamtron.fi
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 466-98 |
Поверители
Скачать
|
Описание типа РБ 03 02 0712 08 [1998-09-10]
rb-03-02-0712-08_1998-09-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0712 08 [2003-11-17]
rb-03-02-0712-08_2003-11-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0712 08 [2008-01-01]
rb-03-02-0712-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы крановые SCS pllls предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств. Взвешивание может осуществляться во время перемещения грузов.
Область применения - предприятия различных отраслей промышленности, (металлургия, машиностроение, автомобилестроение и др.), сельского хозяйства и транспорта.
Описание
Принцип действия весов заключается в преобразовании нагрузки, прикладываемой к крюку грузоприемного устройства весов, в аналоговый электрический сигнал посредством тензорезистор-ного весоизмерительного датчика (далее - датчика). Аналоговый сигнал преобразуется электронным блоком в цифровой, соответствующий измеряемой массе. Значение массы отображается на светодиодном индикаторе весов. Управление весами осуществляется с помощью инфракрасного пульта и радиопульта нового поколения с графическим дисплеем, клавиатурой и меню.
Фирма "TAMTRON OY" выпускает следующие модификации весов: SCSplus и
Модификация SCS 1 lus - базовая (электронный блок конструктивно соединен с датчиком). Для литейного производства предусмотрен специальный теплоизоляционный экран, позволяющий взвешивать грузы, нагретые до плюс 90 °C (весы могут использоваться для взвешивания жидкого металла при разливке стали). Есть возможность дополнительной защиты корпуса весов противоударной рамой. Модификация SCS Plus -СВ представляет собой комплект из весов SCS Plus и дополнительного датчика (дисплей весов показывает суммарную нагрузку обоих датчиков) и предназначена для взвешивания длинных объектов, подвешиваемых на двух крюках. В весах используется одна из трёх версий передачи данных: блютуз, радиоканал, беспроводная локальная вычислительная сеть (Wlan).
Питание весов осуществляется от аккумуляторной батареи (время работы без подзарядки до 100 часов). Предусмотрена защита от перезарядки, а также индикация степени зарядки аккумулятора.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

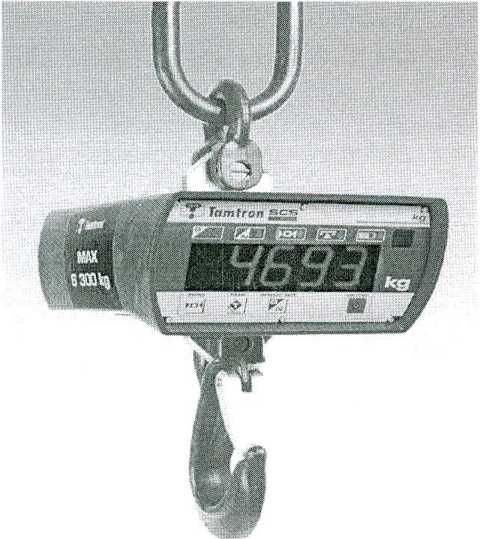

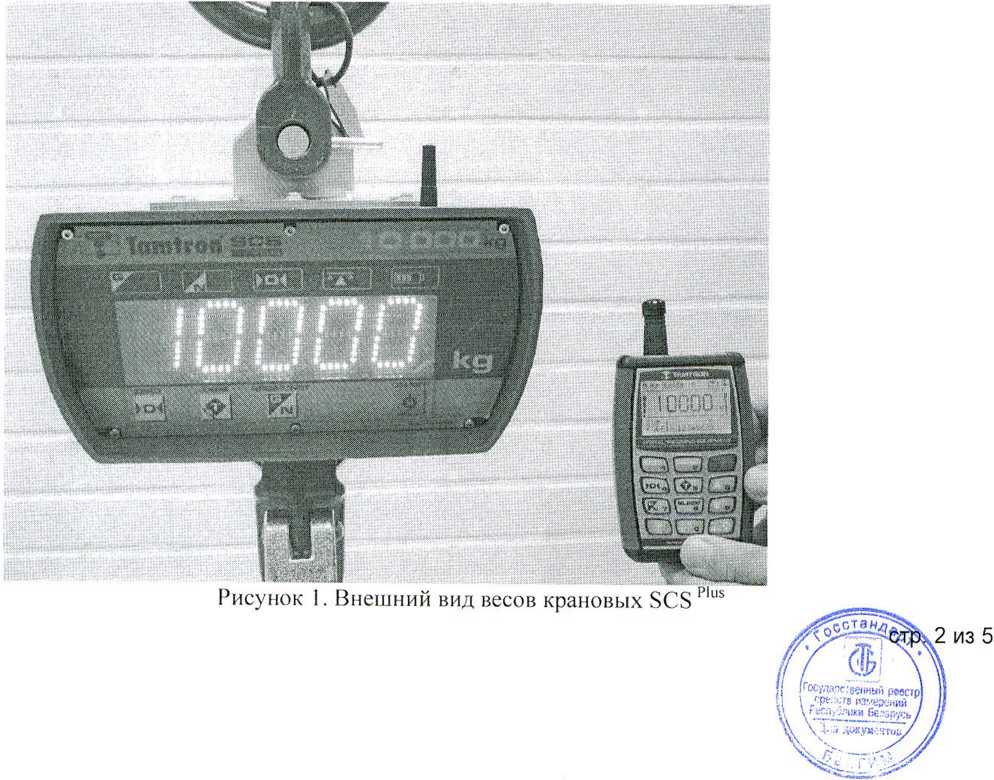

Общий вид весов приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности по ГОСТ 29329 и МОЗМ Р76 - средний
|
Наименьший предел взвешивания Порог чувстви тельности Диапазон выборки массы тары Диапазон рабочих температур |
-20е - 1.4 d - отОдоНПВ - от минус 20 °C до плюс 40 °C |
Значения наибольшего предела взвешивания (далее - НП13). дискретности d, цены поверочного деления е, габаритных размеров и массы весов приведены в таблице 1 (для весов SCS Pllls -СВ характеристики указываются для большего из грузоприемных устройств):
Таблица I
|
модификации |
е и d, кг (e=d) |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
SCS+ |
SCS+CB | |||||
|
исполнение |
HI IB, кг |
исполнение |
IIНВ, кг | |||
|
SCS+-032 |
3200 |
SCS+ СВ-032 |
6400 |
1 |
324x400x662 |
27 |
|
SCS+-063 |
6300 |
SCS+ СВ-063 |
12600 |
1 |
324x400x771 |
34 |
|
SCS+-100 |
10000 |
SCS+ СВ-100 |
20000 |
2 |
324x400x853 |
45 |
|
SCS+-200 |
20000 |
SCS+ СВ-200 |
40000 |
5 |
324x400x626* |
32* |
|
SCS+-320 |
32000 |
SCS+СВ-320 |
64000 |
10 |
324x400x700* |
40* |
|
SCS+-500 |
50000 |
SCS+ СВ-500 |
100000 |
20 |
324x400x900* |
48* |
Примечание: * - размеры с соединительными хомутами и масса весов без хомутов
11ределы допускаемой погрешности весов приведены в таблице 2: Таблица 2
|
Интервал взвешивания |
Пределы допускаемой погрешности весов при | |
|
первичной поверке |
эксплуатации | |
|
до 500 е вкл. |
±0,5 е |
± 1,0 е |
|
свыше 500 е до 2000 е |
± 1,0 е |
± 2,0 е |
|
свыше 2000 е |
± 1,5 е |
± 3,0 е |
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации весов типографским способом.
Комплектность
Комплект поставки весов :
■ весы - I шт. (модификация в соответствии с заказом);
зарядное устройство - I шт.;
инфракрасный пульт дистанционного управления - 1 шт.; руководство по эксплуатации весов - I экз.;
методика поверки МП. МН 466-98 - 1 экз.,
упаковка - 1 шт.
Но желанию заказчика весы могут дополнительно комплектоваться:
• радиопередатчиком, обеспечивающим передачу информации в реальном масштабе времени на принимающую станцию;
• пультом радиоуправления с ЖК-дисплеем и USB-кабелем для передачи данных на ПК;
• радиомодемами и персональным компьютером, обеспечивающими расширенную передачу информации о клиентах, материалах, ценах и т.д. в реальном масштабе времени непосредственно с места взвешивания на ПК:
• дополнительным сменным аккумулятором;
• противоударной стальной рамой;
• принтером;
• транспортной тележкой;
• защитным кожухом для литейного производства.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
■ Документация фирмы " ГАМ I RON OY";
■ I OCT 29329 "Весы для статического взвешивания. Общие технические требования";
■ Рекомендация МОЗМ Р76 "Неавтоматические взвешивающие приборы";
■ СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".
■ МП. МН 466-98 "Весы крановые MCS, BCS, SCS, PCS. Методика поверки".
Заключение
Весы крановые SCS1 ills соответствуют требованиям технической документации фирмы-изготовителя"ТАМТ1и^ OY", ГОСТ 29329-92, СТБ ЕН 45501-2004.
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
220053, г. Минск, Старовиленский тракт, 93,
тел. 234-98-13,
Аттестат аккредитации № BY /112 02.1.0.0025
