Весы крановые РCS
| Номер в ГРСИ РФ: | РБ 03 02 0711 08 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Tamtron Oy", Финляндия |
Весы крановые PCS предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств. Взвешивание может осуществляться во время перемещения грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0711 08 |
| Наименование | Весы крановые РCS |
| Год регистрации | 2008 |
| Номер сертификата | 5545 |
| Дата регистрации | 2008-10-30 |
| Срок действия | 2013-10-30 |
| Получатель сертификата | фирма "TAMTRON OY", Финляндия (FI) |
Производитель / Заявитель
фирма "TAMTRON OY"
Адрес: Р.О.Воx 15, FIN-33561, Tampere, Finland
Контакты: +358-3-363 6633 // +358-3-363 5181 // weighing@tamtron.fi // http:/www.tamtron.fi
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 466-98 |
Поверители
Скачать
|
Описание типа РБ 03 02 0711 08 [1998-09-10]
rb-03-02-0711-08_1998-09-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0711 08 [2003-11-17]
rb-03-02-0711-08_2003-11-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0711 08 [2008-01-01]
rb-03-02-0711-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы крановые PCS предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств. Взвешивание может осуществляться во время перемещения грузов.
Область применения - предприятия различных отраслей промышленности, (металлургия, машиностроение, автомобилестроение и др.), сельского хозяйства и транспорта.
Описание
Принцип действия весов заключается в преобразовании нагрузки, прикладываемой к крюку грузоприемного устройства весов, в аналоговый электрический сигнал посредством тензорезисторного весоизмерительного датчика (далее - датчика). Аналоговый сигнал преобразуется электронным блоком в цифровой, соответствующий измеряемой массе. Значение массы отображается на светодиодном или жидкокристаллическом индикаторе весов. Управление весами осуществляется с помощью инфракрасного пульта и (или) радиопульта нового поколения с графическим дисплеем, клавиатурой и меню.
Весы PCS могут изготавливаться в двух исполнениях: PCS2 (светодиодный индикатор) и PCS3 (жидкокристаллический индикатор).
В весах используется одна из трёх версий передачи данных: блютуз, радиоканал, беспроводная локальная вычислительная сеть (Wlan).
Питание весов осуществляется от аккумуляторной батареи (время работы без подзарядки до 200 часов). Предусмотрена защита от перезарядки, а также индикация степени зарядки аккумулятора.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Общий вид весов приведен на рисунке 1.

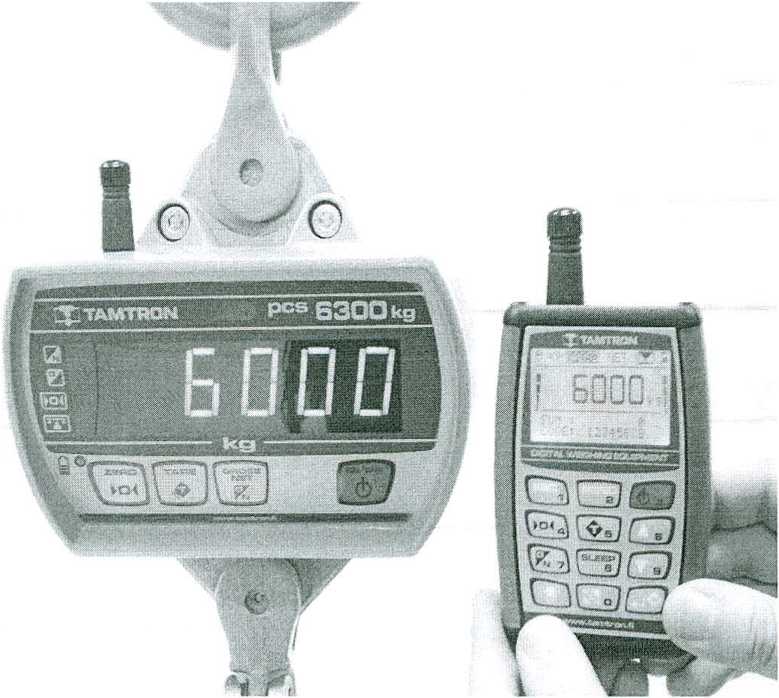

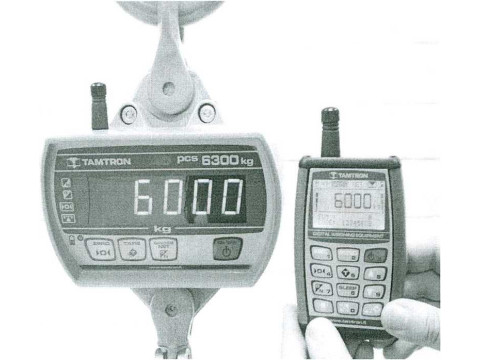

Рисунок I. Внешний вид весов крановых PCS2
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности но ГОСТ 29329 и МОЗЫ Р76 - средний
Наименьший предел взвешивания - 20 е
Порог чувствительности - 1,4 6
Диапазон рабочих температур - от минус 20 °C до плюс 40 °C
Класс точности по ГОСТ 29329 и МОЗМ Р76 - средний
Напряжение питания - 9 В
Значения наибольшего предела взвешивания (далее - ННВ), дискретности d. цены поверочного деления е, габаритных размеров и массы весов приведены в таблице 1.
Таблица 1
|
Модификации |
НПВ, кг |
е и d, кг (e=d) |
Габаритные размеры, мм, ие более |
Масса выборки тары, кг |
Масса, кг не более |
|
PCS-005 |
500 |
0,2 |
200x181x 427 |
125 |
8 |
|
PCS-020 |
2000 |
1 |
200x181x427 |
2000 |
9 |
|
PCS-032 |
3200 |
1 |
200x181x477,5 |
800 |
9 |
|
PCS-063 |
6300 |
2 |
200x181x 545 |
1500 |
19 |
|
PCS-080 |
8000 |
5 |
200x181x 599 |
8000 |
19 |
|
PCS-100 |
10000 |
5 |
200x181x 599 |
10000 |
19 |
Примечание: масса весов PCS указана с учетом массы соединительных хомутов
11ределы допускаемой погрешности весов приведены в таблице 2:
Таблица 2
|
Ин тервал взвешивания |
Пределы допускаемой погрешности весов при | |
|
первичной поверке |
эксплуатации | |
|
до 500 е вкл. |
± 0,5 е |
± 1,0 е |
|
свыше 500 е до 2000 е |
± 1,0 е |
±2,0 е |
|
свыше 2000 е |
± 1,5 е |
± 3,0 е |
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации весов типографским способом.
Комплектность
Комплект поставки весов :
■ весы - 1 шт. (модификация в соответствии с заказом);
■ зарядное устройство - I шт.;
■ руководство по эксплуатации весов - 1 экз.;
■ методика поверки МП. МП 466-98 - 1 экз.,
■ упаковка - 1 шт.
По желанию заказчика весы могут дополнительно комплектоваться:
• радиопередатчиком, обеспечивающим передачу информации в реальном масштабе времени на принимающую станцию;
• инфракрасным пультом дистанционного управления
• пультом радиоуправления с ЖК-дисплеем и USB-кабелем для передачи данных на ПК;
• радиомодсмами и персональным компьютером, обеспечивающими расширенную передачу информации о клиентах, материалах, ценах и т.д. в реальном масштабе времени непосредственно с места взвешивания на ПК;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
■ Техническая документация фирмы "TAMTRON OY";
■ ГОСТ 29329 "Весы для статического взвешивания. Общие технические требования";
■ Рекомендация МОЗМ Р76 "Неавтоматические взвешивающие приборы";
■ СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".
■ МН. МН 466-98 "Весы крановые MCS, BCS, SCS, PCS. Методика поверки".
Заключение
Весы крановые PCS соответствуют требованиям технической документации фирмы-изготовителя "TAMTRON OY", ГОСТ 29329-92, СТБ ЕН 45501-2004.
Межповерочный интервал - не более 12 месяцев (для весов предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13,
Аттестат аккредитации № BY /112 02.1.0.0025
