Системы геодезические спутниковые CHCNav серии P
| Номер в ГРСИ РФ: | РБ 03 01 7708 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | Shanghai Huace Navigation Technology Ltd., Китай |
|
Описание типа РБ 03 01 7708 20 [2022-02-24]
rb-03-01-7708-20_2022-02-24.pdf
|
Скачать |
Системы геодезические спутниковые CHCNav серии Р (далее - системы CHCNav) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбивке и определении границ, сейсмических работах и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7708 20 |
| Наименование | Системы геодезические спутниковые CHCNav серии P |
| Год регистрации | 2020 |
| Номер сертификата | 13666 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2025-08-28 |
| Получатель сертификата | фирма "Shanghai Huace Navigation Technology Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Shanghai Huace Navigation Technology Ltd."
Адрес: 599 Gaojing Road, Building D, Shanghai, 201702, China
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.3061-2021. |
Поверители
Скачать
|
Описание типа РБ 03 01 7708 20 [2022-02-24]
rb-03-01-7708-20_2022-02-24.pdf
|
Скачать |
Описание типа
Назначение
Системы геодезические спутниковые CHCNav серии Р (далее - системы CHCNav) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбивке и определении границ, сейсмических работах и т.п.
Область применения - геодезия, строительство, картография, демаркация границ и т.п.
Описание
Системы CHCNav состоят из GNSS приемника с антенной (встроенной или отдельной), терминального устройства, кабелей, программного обеспечения для обработки данных и вспомогательного оборудования.
Принцип работы системы CHCNav заключается в приеме сигналов как минимум от четырёх спутников группировок GPS, ГЛОНАСС, SBAS, GALILEO, BDS, QZSS, измерении времени задержки распространения сигналов от спутников, вычислении координат и расстояний между точками установки антенн приемников системы на основе принятой от спутников информации.
Собранные данные через интерфейсный порт могут передаваться в персональный компьютер с помощью специального программного обеспечения.
Системы CHCNav имеет следующие основные режимы работы: «статика», «кинематика» (stop-and-go), «кинематика в реальном времени» (RTK) с фазовой и кодовой обработкой сигнала. В режиме «статика» внешняя антенна устанавливается на стандартный геодезический штатив и с помощью встроенного в трегер оптического центрира центрируется над точкой измерений.
Таблица 1 - Наименование программного обеспечения
Параметры программного обеспечения систем CHCNav указаны в таблице 1.
|
Модификация приемника, входящего в состав системы CHCNav |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
P3DT |
встроенное |
8.31 |
|
РЗЕ |
встроенное |
8.31 |
|
P5E-Net |
встроенное |
1.2.7.16 |
|
Р5 |
встроенное |
1.2.7.16 |

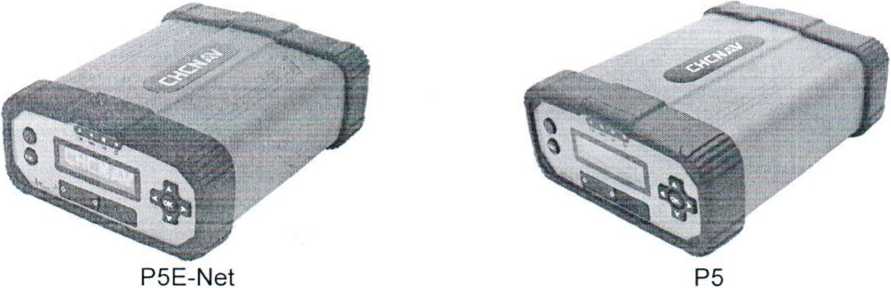

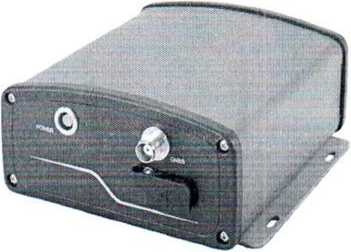

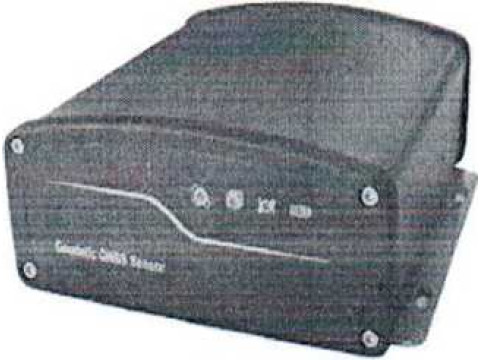

Внешний вид приемников, входящих в систему CHCNav, приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
P3DT
РЗЕ
Рисунок 1 - Внешний вид приемников, входящих в систему CHCNav
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем CHCNav представлены в таблицах 2 и 3.
Таблица 2 - Основные технические и метрологические характеристики системы СНС-
Nay, включая приемники P3DT, РЗЕ________
|
Наименование характеристики |
Модель приемника | |
|
P3DT |
РЗЕ | |
|
1 |
2 |
3 |
|
Средняя квадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(8+0,5x|_ix10-6) |
±(3+0,5x|_ix10-6) |
|
Средняя квадратическая погрешность при измерении координат в режиме RTK, мм, не более |
±(10,0+1 ,0xL2x1 О6) |
l| IrocWBPCIWMUfl ! ---------4—i средств J—f------- |
\\ \ Рйя^ямм
Окончание таблицы 2
|
1 |
2 |
3 |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 75 |
от минус 25 до плюс 65 |
|
Диапазон температур транспортирования и хранения,°C |
от минус 55 до плюс 85 |
от минус 40 до плюс 80 |
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254 |
IP65 |
IP65 |
|
Масса приемника, кг, не более |
1,2 (с аккумулятором) |
2,0 (с аккумулятором) |
|
Габаритные размеры, мм, не более |
175,5x140,0x63,8 |
215x140x68 |
|
Количество каналов |
220 |
220 |
|
Глобальные навигационные спутниковые системы |
GPS/GLONASS/SBAS/ /GALILEO/BDS/ QZSS/L-band |
GPS/GLONASS/ /GALILEO/BDS/ QZSS |
Примечание:
Li - расстояние в мм между приемником и базовыми станциями, входящими в состав метрологического полигона;
L2 - расстояние в мм между приемником и постоянно действующей базовой станцией
Таблица 3 - Основные технические и метрологические характеристики системы СНС-
Nav, включая приемники Р5, P5E-Net_____________
|
Наименование характеристики |
Модель приемника | |
|
Р5 |
P5E-Net | |
|
Средняя квадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(2,5+0,5Li-10'6) |
±(2,5+0,5Lr10-6) |
|
Средняя квадратическая погрешность при измерении координат в режиме RTK, мм, не более |
±(8,0+1 ,0xL2x10-6) |
±(8,0+1,0xL2x10‘6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 |
от минус 40 до плюс 65 |
|
Диапазон температур транспортирования и хранения,°C |
от минус 45 до плюс 80 |
от минус 40 до плюс 85 |
|
Степень защиты, обеспечиваемая оболочкой (код IP) по ГОСТ 14254 |
IP67 |
IP68 |
|
Масса приемника, кг, не более |
2,24 |
2,15 |
|
Габаритные размеры, мм, не более |
200x150x69 |
200x150x69 |
|
Количество каналов |
336 |
624 |
|
Глобальные навигационные спутниковые системы |
GPS/GLONASS/ /GALILEO/ /BeiDOU/SBAS/ /L-Band |
GPS/GLONASS/ /GALILEO/ /BeiDOU/ /QZSS/SBAS |
Примечание:
Li - расстояние в мм между приемником и базовыми станциями, входящими в состав метрологического полигона,
j L2 - расстояние в мм между приемником и постоянно действующей базовой станцией
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
руководства по эксплуатации.
oaJcrpj
Комплектность
В комплект поставки входит:
- приемник;
- антенны;
- блок питания;
- кабели;
- программное обеспечение;
- сумка;
- руководство по эксплуатации;
- методика поверки МРБ МП.3061-2021.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Shanghai Ниасе Navigation Technology Ltd.» (Китай).
МРБ МП.3061-2021 «Системы геодезические спутниковые CHCNav серии Р. Методика поверки».
Заключение
Системы геодезические спутниковые CHCNav серии Р соответствуют требованиям технической документации фирмы «Shanghai Ниасе Navigation Technology Ltd.» (Китай), техническим регламентам Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация о соответствии № ЕАЭС N RU Д-CN.KAOI .В.29355/20 сроком действия по 08.08.2025 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025
