Измерители длины материалов ИДМ моделей ИДМ-20, ИДМ-30, ИДМ-65ПВВР, ИДМ-65ПВР, ИДМ-120
| Номер в ГРСИ РФ: | РБ 03 01 6562 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "СМОЛ ЛТД", г. Санкт-Петербург |
Описание: измерители состоят из механического и электронного блоков. Механический блок представляет собой основание с подъемной рамой. На основании установлен опорный ролик и расположены входное и выходное окна измерителей с направляющими роликами (кроме модели ИДМ-20). На подъемной раме расположен измерительный ролик, здесь же крепятся два индуктивных датчика электронного блока. Электронный блок, в качестве которого используется счетчик ИД-2, выполняет преобразование сигналов индуктивных датчиков в значение длины измеряемого материала, кроме того, электронный блок выдает звуковой сигнал при достижении заданной длины материала. Измерение длины материала производится путем протягивания материала между опорным и измерительным роликами. Длина материала, пропорциональная количеству оборотов измерительного ролика, регистрируется на цифровом табло электронного блока. Конструкция измерителей обеспечивает реверсивный счет, что исключает ошибку измерения, обусловленную изменением направления движения материала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6562 21 |
| Наименование | Измерители длины материалов ИДМ моделей ИДМ-20, ИДМ-30, ИДМ-65ПВВР, ИДМ-65ПВР, ИДМ-120 |
| Год регистрации | 2021 |
| Номер сертификата | 14347 |
| Дата регистрации | 2021-09-01 |
| Срок действия | 2025-10-02 |
| Получатель сертификата | ООО "СМОЛ ЛТД", г. Санкт-Петербург, Российская Федерация |
Производитель / Заявитель
ООО "СМОЛ ЛТД"
Адрес: ул. Рощинская, д. 36А, а/я 185, 196105, г. Санкт-Петербург
Контакты: (812)292-00-12
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | МП 2511/0015-2010 «Измерители длины материалов ИДМ моделей ИДМ-20, ИДМ-30, ИДМ-65ПВВР, ИДМ-65ПВР, ИДМ-120. Методика поверки», утвержденной в 2010 г. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП)(НТК №06-18). |
Поверители
Скачать
|
Описание типа РБ 03 01 6562 21 [2018-06-13]
rb-03-01-6562-21_2018-06-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 6562 21 [2021-09-21]
rb-03-01-6562-21_2021-09-21.pdf
|
Скачать |
Описание типа
Назначение
Описание: измерители состоят из механического и электронного блоков. Механический блок представляет собой основание с подъемной рамой. На основании установлен опорный ролик и расположены входное и выходное окна измерителей с направляющими роликами (кроме модели ИДМ-20). На подъемной раме расположен измерительный ролик, здесь же крепятся два индуктивных датчика электронного блока. Электронный блок, в качестве которого используется счетчик ИД-2, выполняет преобразование сигналов индуктивных датчиков в значение длины измеряемого материала, кроме того, электронный блок выдает звуковой сигнал при достижении заданной длины материала. Измерение длины материала производится путем протягивания материала между опорным и измерительным роликами. Длина материала, пропорциональная количеству оборотов измерительного ролика, регистрируется на цифровом табло электронного блока. Конструкция измерителей обеспечивает реверсивный счет, что исключает ошибку измерения, обусловленную изменением направления движения материала.

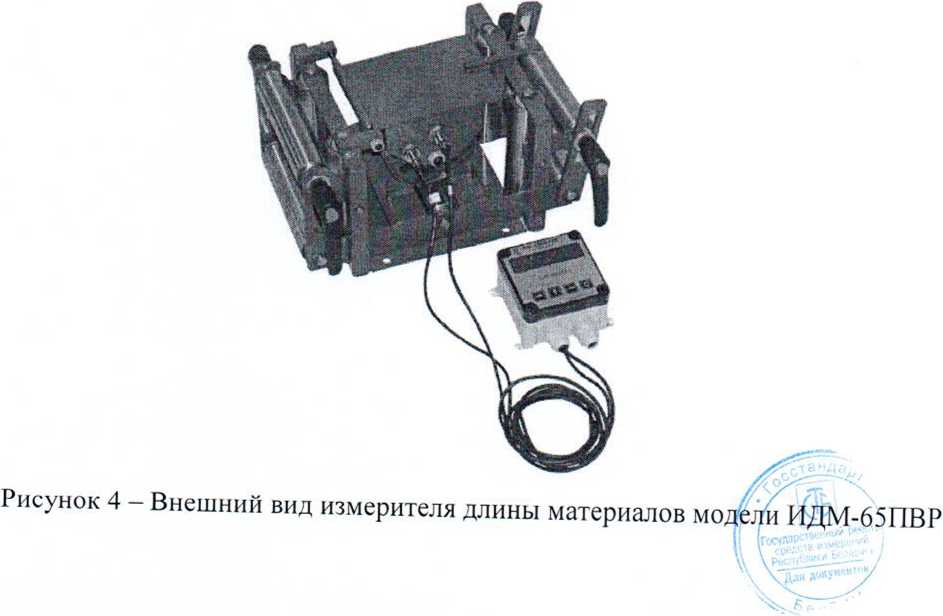

Внешний вид измерителей представлен на рисунках 1 - 5.

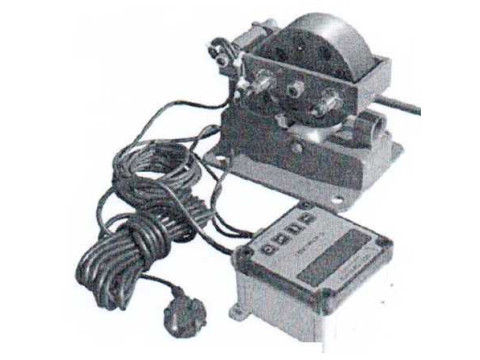

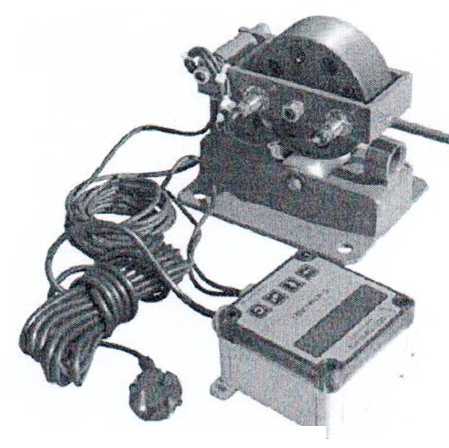

Рисунок 1 - Внешний вид измерителя длины материалов модели ИДМ-20

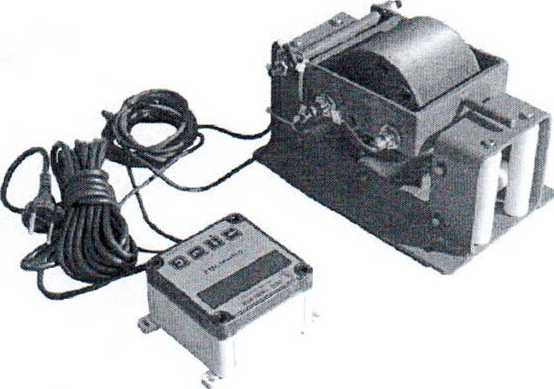

Рисунок 2 - Внешний вид измерителя длины материалов модели ИДМ-30

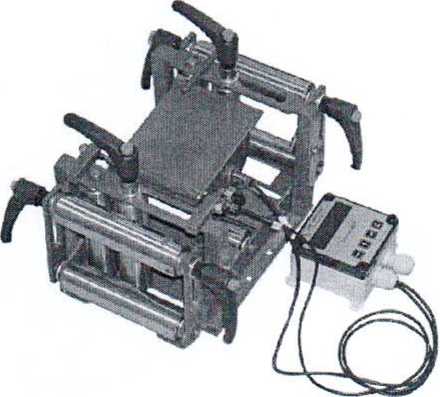

Рисунок 3 - Внешний вид измерителя длины материалов модели ИДМ-65ПВВР

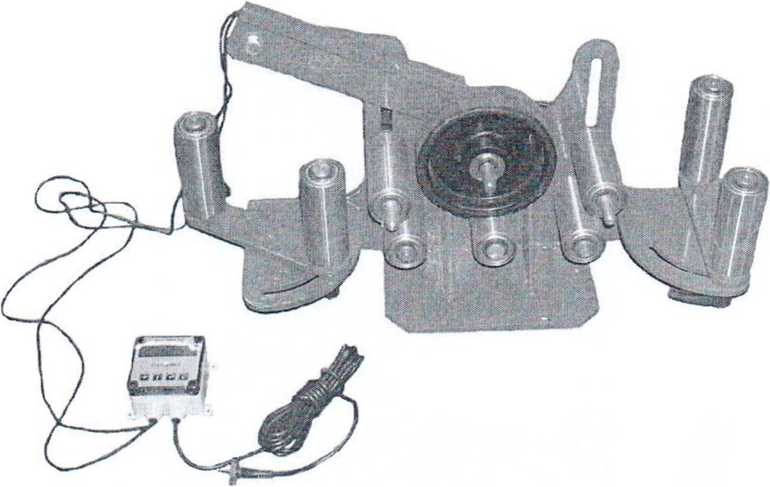

Рисунок 5 - Внешний вид измерителя длины материалов модели ИДМ-120
Модели измерителей отличаются диаметрами измеряемых материалов. Измерители модели ИДМ-65ПВВР также отличаются от измерителей модели ИДМ-65ПВР возможностью регулировки вертикальных направляющих роликов.
Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
№ п/п |
Наименование характеристики и единицы измерения |
Значение характеристики для измерителя модели: | ||||
|
ИДМ-20 |
идм-зо |
ИДМ-65ПВВР |
ИДМ-65ПВР |
ИДМ-120 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
Диапазон измерений длины,м |
от 1 до 99999,9 | ||||
|
2 |
Пределы допускаемой абсолютной погрешности измерений длины, м |
±(0,1 + 0,01 L), где L- измеряемая длина в метрах | ||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 2.
Таблица 2
|
№ п/п |
Наименование характеристики и единицы измерения |
Значение характеристики для измерителя модели: | ||||
|
ИДМ-20 |
ИДМ-30 |
ИДМ-65ПВВР |
ИДМ-65ПВР |
ИДМ-120 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
Максимальная скорость протягивания материала, м/с |
10 | ||||
|
2 |
Дискретность отсчета, м |
0,1 | ||||
|
3 |
Питание от сети переменного тока: - напряжение, В; - частота, Гц |
220+|5 50 ± 10% | ||||
|
4 |
Потребляемая мощность, Вт, не более |
5 | ||||
|
5 |
Габаритные размеры, мм, не более: - механический блок; - электронный блок |
200x150x130 120x94x57 |
230x160x150 120x94x57 |
330x220x280 120x94x57 |
320x180x280 120x94x57 |
698x185x440 120x94x57 |
|
6 |
Масса, кг, не более: - механический блок; - электронный блок |
4 0,4 |
7 0,4 |
18 0,4 |
18 0.4 |
30 0.4 |
|
7 |
Относительная влажность воздуха, %, не более |
90 | ||||
|
8 |
Средний срок службы, лет, не менее |
5 | ||||
|
9 |
Диапазон диаметров измеряемого материала, мм |
0,5-20 |
0,5-30 |
3-65 |
15-120 | |
|
10 |
Диапазон температур окружающего воздуха, °C |
от -30 до +70 | ||||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и (или) на эксплуатационных документах.
Комплектность
измеритель
1 шт.
1 шт.
1 шт.
куководство по эксплуатации методика поверки
Поверка осуществляется по документу МП 251 1/0015-2010 «Измерители длины материалов ИДМ моделей ИДМ-20, ИДМ-30, ИДМ-65ПВВР, ИДМ-65ПВР, ИДМ-120. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2010 г.
Основное средство поверки точности по ГОСТ 7502-98.
рулетка
измерительная
Сведения о методах измерений
измерители длины материалов модели ИДМ-20. Руководство по эксплуатации, утвержденное в 2010 г.;
измерители длины материалов модели ИДМ-30. Руководство по эксплуатации, утвержденное в 2010 г.;
измерители длины материалов модели ИДМ-65ПВВР. Руководство по эксплуатации, утвержденное в 2010 г.;
измерители длины материалов модели ИДМ-65ПВР. Руководство по эксплуатации, утвержденное в 2010 г.;
измерители длины материалов модели ИДМ-120. Руководство по эксплуатации, утвержденное в 2010 г.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6...50 м и длин волн в диапазоне 0,2...50 мкм»;
ТУ 4381-052-72450401-2010 «Измерители длины материалов ИДМ.
Технические условия».
